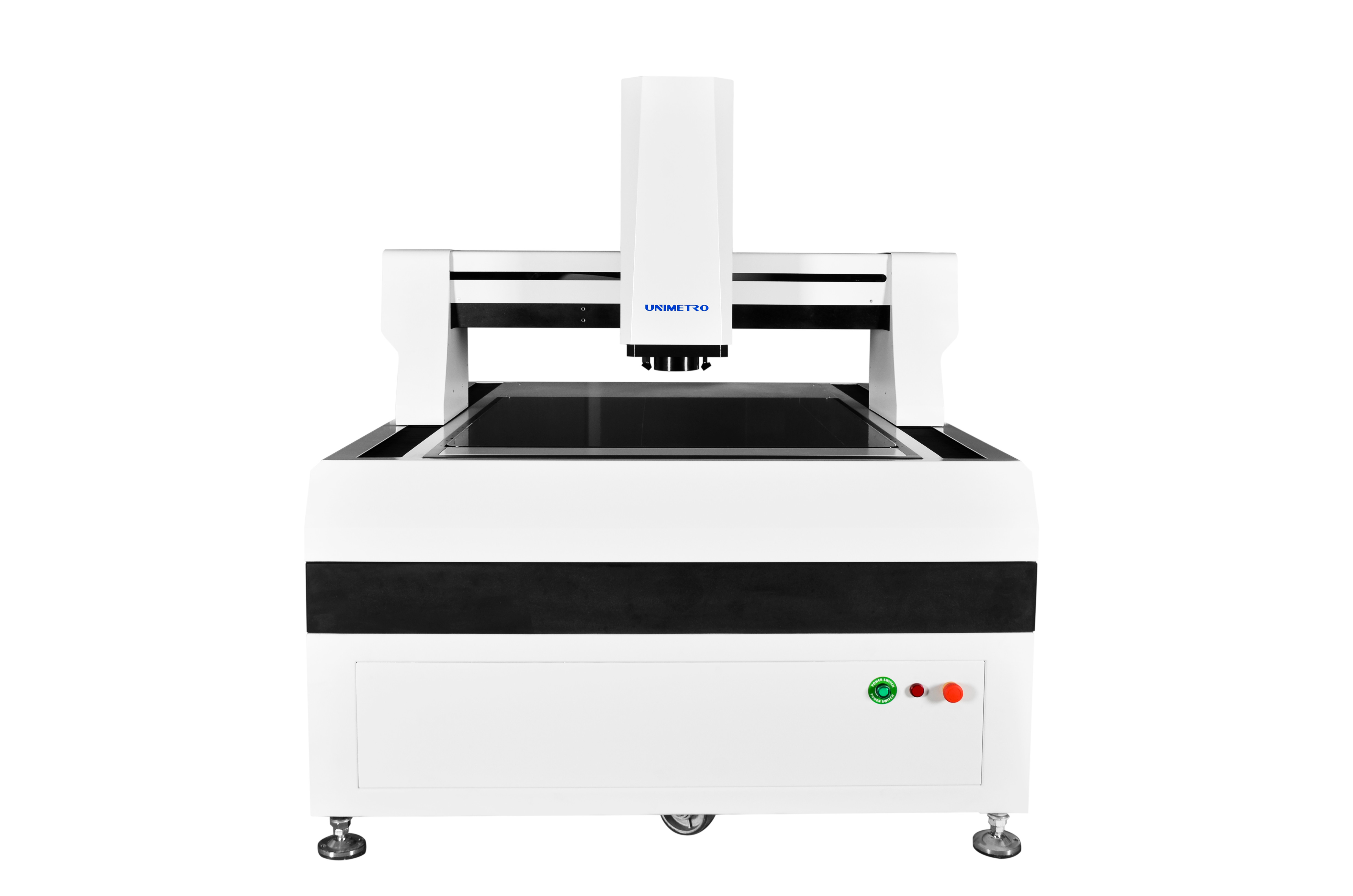

معدات قياس بصرية عالية الدقة لزجاج الألواح

معدات قياس بصرية عالية الدقة لزجاج الألواح

آلة قياس الرؤية هي أداة تستخدم لقياس الأبعاد المادية بدقة ، ودقة تصل إلى مستوى الميكرون ، وهي أداة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل ، وتحليل بكسل الصورة وحساب البعد ثنائي الأبعاد باستخدام برنامج القياس .إنه نموذج شائع مناسب لمعظم تطبيقات قياس الأبعاد ثنائية الأبعاد الدقيقة والمستخدمين النهائيين من مختلف الصناعات ، مثل العفن ، والإلكترونيات ، وأشباه الموصلات ، وحقن البلاستيك ، ومنتجات 3C ، والرعاية الطبية ، والطيران ... إلخ ، إنها أداة مهمة المستخدمة في عملية مراقبة جودة منتجاتك ، مما يضمن دقة أبعاد منتجاتك ، ويجعل منتجاتك أكثر قدرة على المنافسة.

تصميم آلية معدات القياس البصري
>> تم اعتماد هيكل جسر متحرك بإطار مغلق بالكامل ، وإصلاح قطعة قياس ، وقدرة تحمل كبيرة ، وأداء جيد.
>> إدخال تقنية تحليل العناصر المحدودة في التصميم الميكانيكي لضمان صلابة عالية وبنية ميكانيكية عالية الدقة.
>> الصف 000 قاعدة رخامية من الجرانيت ، قوة عالية ، مقاومة للتآكل واستقرار جيد.
>> منضدة معالجة سطح أكسيد الألومنيوم - تحكم سريع ومرن في العمل ، متين وجميل.

معدات القياس البصري إعدادات
>> مسطرة صريف مفتوحة ، دقة 0.1um ، دقة عالية واستقرار جيد.
>> تضمن سكة التوجيه الخطية الدقيقة ، واللولب الكروي للمطحنة ، والمحرك المؤازر AC استقرار دقة تحديد المواقع لنظام الماكينة.
>> تلائم الكاميرا الرقمية Giga الملونة عالية الوضوح بدقة 2 ميجا بكسل متطلبات المراقبة الواضحة والقياس المستقر.
>> عدسة بصرية عالية الدقة 6.5X ، تقريب تلقائي دقيق ، معايرة سريعة بمجرد بكسل.
>> مصدر ضوء سطح LED ذو 8 أقسام قابل للبرمجة مع مصدر ضوء كفاف LED متوازي (أخضر أو ​​أبيض).
>> تحكم CNC ، نظام قيادة سيرفو AC ذو حلقة قريبة ، عصا تحكم ، فأرة أو لوحة مفاتيح تحكم.

معدات القياس البصريمستشعر متعدد اختياري للقياس ثلاثي الأبعاد
الإضاءة: 4/8/40 أقسام ضوء حلقة سطح LED ؛48 قسم 4 ألوان LED حلقة ضوء ؛مصباح حلقي LED متحرك 4 ألوان
العدسة: عدسة زووم منبعجة يدوية ؛عدسة زووم تلقائي ، عدسة زووم منبعجة يدويًا مع ضوء محوري مشترك ؛عدسة التكبير التلقائي مع الضوء المحوري المشترك.
مسبار اللمس: مجموعات Renishaw MCP ، قياس الخطأ <= 0.75um ؛Renishaw PH6 + TP20 ، قياس الخطأ <= 0.35um.
مستشعر الليزر: مستشعر الليزر غير المتصل KEYENCE ؛مستشعر قياس الضوء الأبيض.







حدود

تفاصيل آلة قياس الرؤية الكبيرة لدينا هي كما يلي يوضح الرسم البياني:





نموذج	HE652	HE862	HE1080	HE1210	HE1512	HE1812
السفر X ، Y (مم)	500 * 600	600 * 800	800 * 1000	1000 * 1200	1200 * 1500	1200 * 1800
سفر المحور Z (مم)	200 (يمكن رفعها حسب متطلبات العملاء)
سعة التحميل	تقريبا.35 كجم
الأبعاد (مم)	1700 * 1180 * 1750	1700 * 1280 * 1750	1900 * 1480 * 1750	2100 * 1680 * 1750	2500 * 1880 * 1750	2700 * 1880 * 1750
الوزن (كجم)	1500	1800	2900	3200	4400	4800
دقة	0.5 ميكرومتر (0.1 ميكرومتر للخيار)
آلة تصوير	2M HD جيجا كاميرا رقمية
عدسة التكبير	عدسة التكبير / التصغير التلقائي الاحترافية ، تكبير العدسة: 1 ~ 10x
تكبير الفيديو	18 ~ 195 مرة
	(وفقًا للطرازات المختلفة للكاميرا المحددة ، سيتغير تكبيرها ؛ يخضع التكبير الفعلي للبيانات المقاسة)
مجال الرؤية	8.1 ~ 1.3 ملم
	(وفقًا لمخططات المطابقة المختلفة للكاميرا والعدسة ، سيتغير مجال الرؤية وفقًا لذلك ، ويخضع مجال الرؤية الفعلي للبيانات المقاسة)
دقة*	≤ (3 + L / 200) ميكرومتر
إضاءة	إضاءة سطح LED قابلة للبرمجة بـ 5 حلقات و 8 أقسام
	(مصباح حلقي 40 قسمًا ، ضوء محوري مشترك ، ضوء حلقي متعدد الألوان متحرك للخيار)
