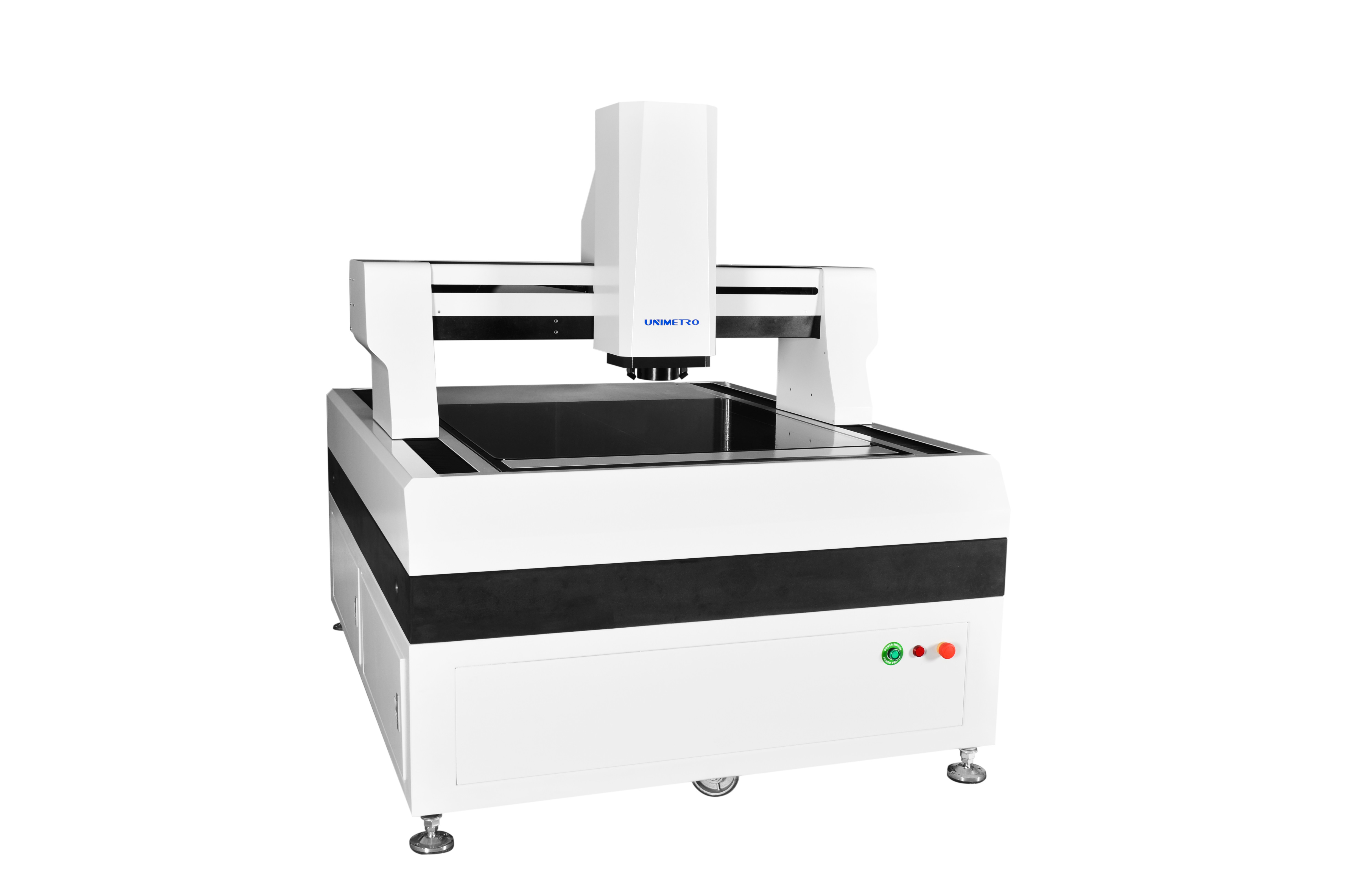

آلة قياس الرؤية الكبيرة مع محرك سيرفو مغلق الحلقة

أنظمة قياس رؤية كبيرة الحجم مع محرك سيرفو مغلق الحلقة


تم تصميم سلسلة He من أنظمة قياس الرؤية الكبيرة ذات الكفاءة العالية خصيصًا للقياس عالي الدقة وعلى نطاق واسع.إنها تعتمد هيكل جسر متحرك مغلق بالكامل للحفاظ على عمل القياس ثابتًا.فهو يجمع بين الدقة العالية والكفاءة العالية عضويا للكشف الفعال عن المعلمات الهندسية لمختلف المنتجات.في الوقت الحاضر ، يتم استخدامه بشكل أساسي في لوحة الدوائر PCB ، والصفائح النحاسية ، والزجاج المسطح ، ووحدة الكريستال السائل ، وقوالب السكين ، والمواد العازلة ، والصفائح المعدنية الدقيقة وغيرها من الصناعات.





ديسكريشن

أنظمة قياس الرؤية تصميم الهيكل عالي الصلابة
>> تم اعتماد هيكل الجسر المتحرك للإطار المغلق بالكامل ، وتم إصلاح قطعة القياس ، وقدرة التحمل كبيرة ، وأداء الحركة جيد.
>> إدخال تقنية تحليل العناصر المحدودة في التصميم الميكانيكي لضمان صلابة عالية وبنية ميكانيكية عالية الدقة.
>> الصف 000 قاعدة الجرانيت ، قوة عالية ، مقاومة التآكل والاستقرار الجيد.
>> منضدة معالجة سطح أكسيد الألومنيوم ، تحكم سريع ومرن في العمل ، متين وجميل.

أنظمة قياس الرؤيةتكوين عالي الدقة
>> RENISHAW مسطرة صريف مفتوحة ، دقة 0.5um ، دقة عالية واستقرار جيد.
>> تضمن سكة التوجيه الخطية الدقيقة ، واللولب الكروي للمطحنة ، والمحرك المؤازر AC استقرار دقة تحديد المواقع لنظام الماكينة.
>> تفي كاميرا Giga الرقمية الملونة عالية الوضوح بدقة 2 ميجا بكسل بمتطلبات المراقبة الواضحة والقياس المستقر.
>> عدسة بصرية عالية الدقة 6.5x ، تقريب تلقائي دقيق ، تصحيح بكسل واحد.
>> مصدر ضوء سطح LED قابل للبرمجة بـ 5 حلقات و 8 مناطق ، ونظام مصدر ضوء كفاف LED موازٍ للإرسال ، وتعديل سطوع بمستوى 256 ذكي.
>> تحكم CNC كامل المحور ، محرك سيرفو بحلقة مغلقة كاملة AC.





المعلمات

نموذج	سعادة 652	HE862	HE1080	HE1210	HE1512	HE1812
السفر X ، Y (مم)	500 * 600	600 * 800	800 * 1000	1000 * 1200	1200 * 1500	1200 * 1800
سفر المحور Z (مم)	200 (يمكن رفعها حسب متطلبات العملاء)
سعة التحميل	تقريبا.35 كجم
الأبعاد (مم)	1700 * 1180 * 1750	1700 * 1280 * 1750	1900 * 1480 * 1750	2100 * 1680 * 1750	2500 * 1880 * 1750	2700 * 1880 * 1750
الوزن (كجم)	1500	1800	2900	3200	4400	4800
القرار	0.5 ميكرومتر (0.1um للخيار)
	آلة تصوير	2M HD جيجا كاميرا رقمية
	عدسة التكبير	عدسة التكبير / التصغير التلقائي الاحترافية ، تكبير العدسة: 1 ~ 10x
	تكبير الفيديو	18 ~ 195X (وفقًا للطرازات المختلفة للكاميرا المحددة ، سيتغير تكبيرها ؛ يخضع التكبير الفعلي للبيانات المقاسة)
	مجال الرؤية	8.1 ~ 1.3 مم (وفقًا لمخططات المطابقة المختلفة للكاميرا والعدسة ، سيتغير مجال الرؤية وفقًا لذلك ، ويخضع مجال الرؤية الفعلي للبيانات المقاسة)
	دقة*	≤ (3 + L / 200) ميكرومتر
إضاءة	إضاءة سطح LED قابلة للبرمجة بـ 5 حلقات و 8 أقسام (40 قسمًا ضوءًا دائريًا ، ضوءًا محوريًا مشتركًا ، ضوء حلقي متعدد الألوان متحرك للخيار)
