مجموعات تثبيت CMM خفيفة الوزن من الألومنيوم 6061 لمحاذاة الأجزاء الإلكترونية عالية الدقة
مجموعات تثبيت CMM عالية الجودة لآلات القياس الإحداثي
تم تصميم سلسلة مثبتات FlexFix لتطبيقات القياس الدقيق عبر مختلف الصناعات بما في ذلك الإلكترونيات، والفضاء، والسيارات، والبلاستيك، والرعاية الطبية. هذه الأدوات متوافقة مع جميع أحجام ونماذج أنظمة CMM و VMM، وتعزز مرونة القياس، والتكرار، والتوحيد القياسي.
نظام تثبيت معياري لتطبيقات CMM
سلسلة FlexFix، التي طورتها UNIMETRO، تحسن قابلية تكرار ودقة عملية الفحص من خلال إعدادات تثبيت سريعة وقابلة للتكرار. يتوسع هذا النظام المعياري مع متطلبات المستخدم لتوفير حلول تثبيت كاملة للأجزاء بأي حجم أو شكل أو مادة.
يتميز النظام بألواح تثبيت مع تركيبات ملولبة M8 بأحجام قياسية مختلفة، مصنوعة من الألومنيوم 6061 عالي الدقة من خلال عمليات معقدة لضمان دقة وموثوقية النظام. يمكن تجميع الحلول بسرعة بدون أدوات لزيادة الإنتاجية والقضاء على تأخيرات الفحص.
اختيار مجموعة التثبيت الخاصة بك

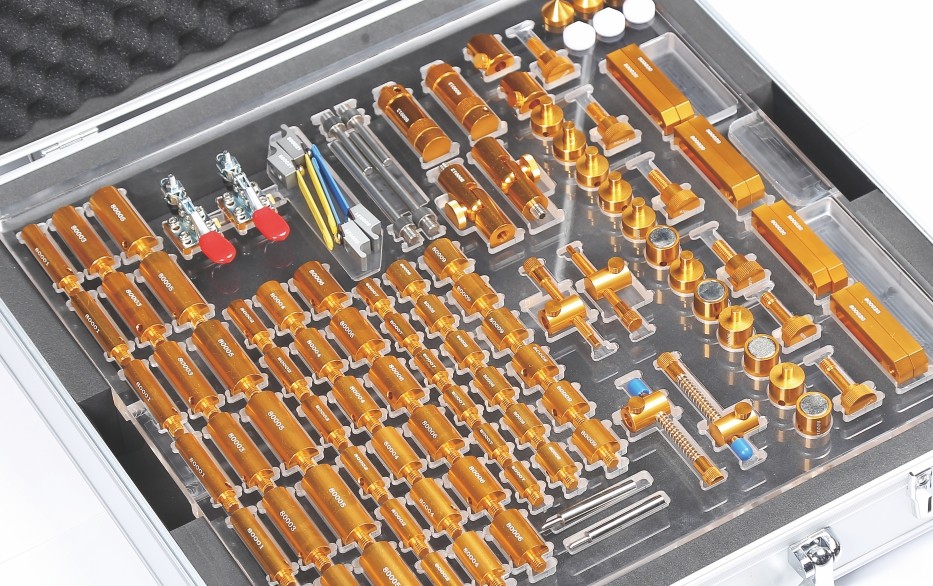

تتوفر مثبتات CMM من سلسلة FlexFix كمجموعات بداية تحتوي على لوحة أساسية ومجموعات مكونات شاملة. اختر أحجام الألواح الأساسية وفقًا لأبعاد آلة CMM ومتطلبات القياس الخاصة بك.
مكونات تثبيت CMM
تم تصميم مكونات FlexFix لتثبيت الأجزاء بقوة بأقل قوة ضرورية، ولا تتطلب أدوات خاصة. تشمل المكونات الدعامات والمشابك وعناصر الضغط بتصميمات عقلانية تمنع تلف أو تشوه الأجزاء المقاسة. يتيح النظام المرن مجموعات تثبيت متنوعة ومسارات واضحة لمجس القياس ثلاثي الأبعاد.
ألواح أساسية لـ CMM
تستوعب أحجام الألواح الأساسية المتعددة نماذج CMM المختلفة ومتطلبات تثبيت المكونات. تتضمن عملية التصنيع التشغيل الآلي باستخدام الحاسب الآلي، والطحن الدقيق، والطلاء المؤكسد، ووضع العلامات بالليزر لضمان الدقة العالية، والتسطيح، والموثوقية. تتوفر أحجام مخصصة وأنماط ثقوب ملولبة.
تسمح أنماط الشبكة الأبجدية الرقمية وأرقام الأجزاء المرئية للمستخدمين بتوثيق الإعدادات عن طريق تسجيل تجميع المكونات ومواقعها، مما يتيح إعادة إنتاج سريعة ودقيقة لعمليات الفحص اللاحقة.
أحجام الألواح القياسية
400×300 مم، ثقوب ملولبة M8
400×400 مم، ثقوب ملولبة M8
500×500 مم، ثقوب ملولبة M8
600×600 مم، ثقوب ملولبة M8
أحجام مخصصة متوفرة
مكونات ومعلمات المجموعة
| البند |
العلامة |
الكمية |
| مسند 12×50 مم |
80001 |
3 |
| مسند 12×30 مم |
80002 |
3 |
| مسند 16×50 مم |
80003 |
3 |
| مسند 16×30 مم |
80004 |
3 |
| مسند 20×50 مم |
80005 |
3 |
| مسند 20×30 مم |
80006 |
3 |
| مسند 12×20 مم |
80007 |
3 |
| مسند 16×20 مم |
80008 |
3 |
| مسند 20×20 مم |
80009 |
3 |
| مفصل محوري قابل للتعديل |
800012 |
2 |
| حامل جاك قابل للتعديل |
800013 |
2 |
| مغناطيس |
800014 |
4 |
| مسند دبوس |
800015 |
2 |
| محول |
800016 |
6 |
| برغي لوحة أساسية |
800017 |
2 |
| عمود V |
800018 |
2 |
| براغي |
800019 |
2 |
| شريحة قابلة للتعديل |
800020 |
2 |
| مشبك شد |
800021 |
4 |
| دعامة مشبك شد قصيرة |
800023 |
2 |
| دعامة مشبك شد طويلة |
800024 |
2 |
| مخروط |
800025 |
2 |
| مخروط نايلون |
800026 |
2 |
| مفك براغي |
800027 |
2 |
أسئلة متكررة
هل أنتم مصنع أم شركة تجارية؟
نحن مصنع ونقدم ردودًا في غضون 24 ساعة.
ما الذي تصنعه شركتكم بشكل أساسي؟
نحن متخصصون في آلات القياس البصري، وآلات القياس الإحداثي، ومثبتات CMM/VMM.
كيف أختار المواصفات المناسبة؟
سيقوم فريقنا المحترف بتوصية المواصفات المناسبة بناءً على تنوع منتجاتك ومتطلبات القياس الخاصة بك.
هل تقبلون خدمة مخصصة؟
نعم، نحن نقدم كلاً من الآلات القياسية والحلول المخصصة المصممة خصيصًا لتلبية احتياجات العملاء.
ما هي فترة الضمان الخاصة بكم؟
تأتي منتجاتنا مع ضمان لمدة عام واحد. لقد قمنا بتعزيز الأجزاء القابلة للكسر لتحسين استقرار المنتج وضمان الجودة.
