| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | سلسلة سعادة |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 20 ~ 25 أيام |
| شروط الدفع: | L / C ، T / T |
| القدرة على العرض: | 10 |
| Product Name: | Optical Measurement Machine | Dimension: | 1700*1180*1650 |
|---|---|---|---|
| نطاق القياس (مم): | 600 * 500 * 200 | قياس الدقة: | 3 + لتر / 200 ميكرومتر |
| التكرار: | 3um | Linear Scale Resolution: | 0.5um(0.1um for option) |
| نظام القيادة: | تلقائي كامل | إضاءة: | 8 أقسام قابلة للبرمجة LED RING LIGHT |
| إبراز: | آلة القياس البصري VMZ,آلة القياس البصري CE,آلة القياس البصري CNC |
||

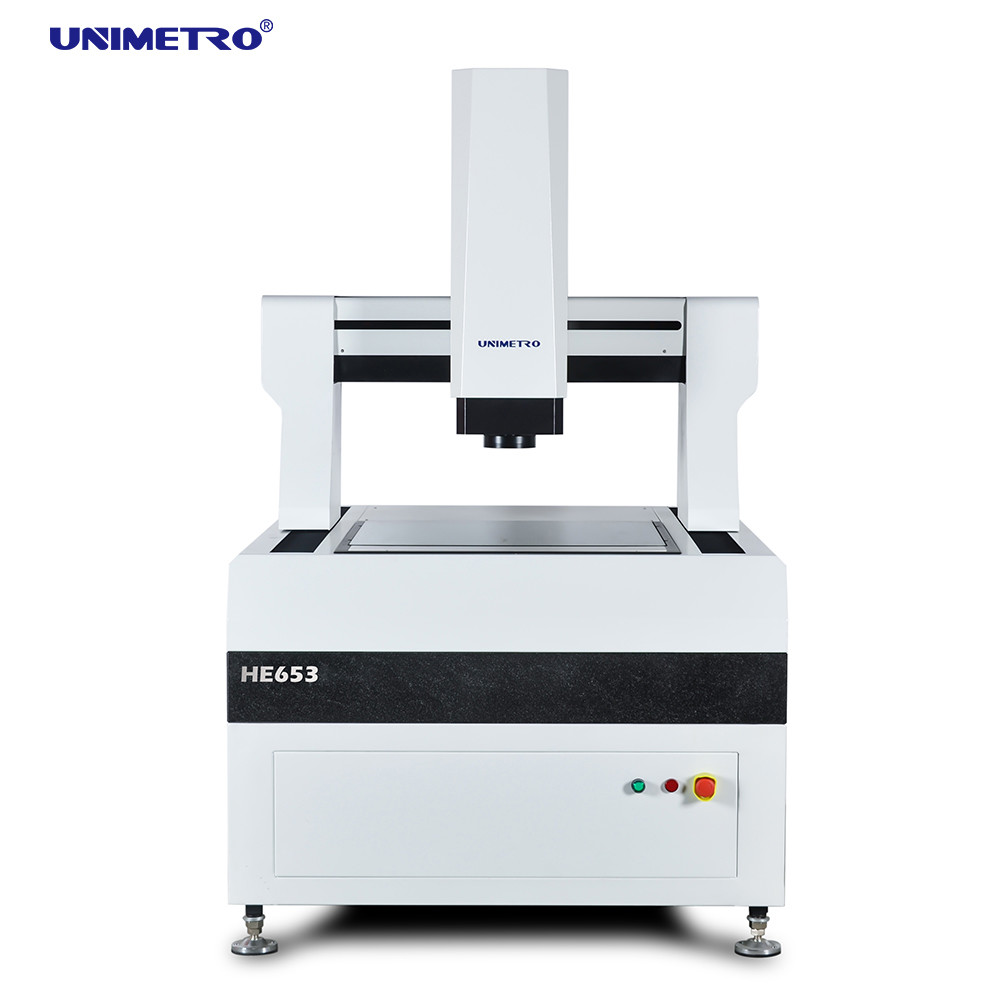

تم تصميم آلة القياس البصري CNC من النوع Gantry عالية الكفاءة من سلسلة He خصيصًا للقياس عالي الدقة وعلى نطاق واسع. وهي تعتمد هيكل جسر متحرك مغلق بالكامل للحفاظ على عمل القياس ثابتًا. تجمع بين الدقة العالية والكفاءة العالية بشكل عضوي للكشف بفعالية عن المعلمات الهندسية لمختلف المنتجات. في الوقت الحاضر، يتم استخدامه بشكل أساسي في لوحات الدوائر المطبوعة PCB، والصفائح المصفحة بالنحاس، والزجاج المسطح، ووحدات الكريستال السائل، وقوالب السكاكين، والمواد العازلة، والصفائح المعدنية الدقيقة وغيرها من الصناعات.
ميزات الأجهزة
>> يعتمد هيكل جسر متحرك بإطار مغلق بالكامل، ويثبت قطعة العمل المراد قياسها، وقدرة تحمل كبيرة، وأداء جيد.
>> تقديم تكنولوجيا تحليل العناصر المحدودة في التصميم الميكانيكي لضمان صلابة عالية وهيكل ميكانيكي عالي الدقة.
>> قاعدة رخامية من الجرانيت من الدرجة 000، وقوة عالية، ومقاومة للتآكل واستقرار جيد.
>> طاولة عمل معالجة سطح أكسيد الألومنيوم --- تحكم سريع ومرن في الحركة، متين وجميل.
تكوين

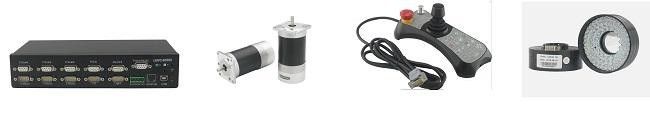

>> مسطرة شبكية مفتوحة، دقة 0.1um، دقة عالية واستقرار جيد.
>> قضيب توجيه خطي دقيق، وبرغي كروي للطاحونة ومحرك سيرفو AC يضمنان استقرار دقة تحديد موضع نظام الآلة.
>> كاميرا رقمية Giga ملونة عالية الدقة بدقة 2 ميجابكسل تناسب متطلبات الملاحظة الواضحة والقياس المستقر.
>> عدسة بصرية عالية الدقة 6.5X، تكبير تلقائي دقيق، معايرة سريعة للبيكسل.
>> مصدر ضوء سطحي LED قابل للبرمجة بـ 8 أقسام مع مصدر ضوء محيطي LED متوازي (أخضر أو أبيض).
>> تحكم CNC، نظام قيادة Servo AC مغلق الحلقة، عصا التحكم، الماوس أو التحكم في لوحة المفاتيح.
المعلمات
| الموديل |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| X,Y Travel(mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Z-axis Travel(mm) |
200 (يمكن زيادته وفقًا لمتطلبات العملاء) |
|||||
|
سعة التحميل |
حوالي 35 كجم |
|||||
| الأبعاد (مم) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| الوزن (كجم) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
الدقة |
0.5μm (0.1um كخيار) |
|||||
|
الكاميرا |
كاميرا رقمية GIGA عالية الدقة بدقة 2 ميجابكسل |
|||||
|
عدسة التكبير |
عدسة تكبير تلقائي احترافية تكبير العدسة: 1~10X |
|||||
|
تكبير الفيديو |
18~195X (وفقًا للطرازات المختلفة للكاميرا المحددة، سيتغير تكبيرها؛ يخضع التكبير الفعلي للبيانات المقاسة) |
|||||
|
مجال الرؤية |
8.1~1.3mm (وفقًا لمخططات المطابقة المختلفة للكاميرا والعدسة، سيتغير مجال الرؤية وفقًا لذلك، ويخضع مجال الرؤية الفعلي للبيانات المقاسة) |
|||||
|
الدقة* |
≤ (3+L/200)μm |
|||||
|
الإضاءة |
إضاءة سطح LED قابلة للبرمجة بـ 5 حلقات و 8 أقسام (40 قسمًا من الضوء الحلقي، ضوء محوري، ضوء حلقي متعدد الألوان متحرك كخيار) |
|||||
معلومات الشركة
عميلنا ووكيلنا
| الأسئلة الشائعة |
|---|
| س1: هل أنت مصنع أم شركة تجارية؟ |
| ج1: نحن مصنع ونقدم لك أسرع رد في غضون 24 ساعة. |
| س2: ما هو مجال عمل شركتك بشكل أساسي؟ |
| ج2: نحن ننتج بشكل أساسي آلة القياس البصري، وآلة القياس الإحداثي، وتجهيزات CMM&VMM، إلخ. |
| س3: كيف تختار المواصفات المناسبة؟ |
| ج3: طالما أنك تخبرنا عن تنوع وحجم المنتج المراد قياسه، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة. |
| س4: هل تقبل الخدمة المخصصة؟ |
| ج4: بالتأكيد! يمكننا توفير الآلات النموذجية فحسب، بل أيضًا الآلات المخصصة لتلبية احتياجات العملاء. |
| س5: ما هي فترة الضمان الخاصة بك؟ |
| ج5: فترة ضمان منتجاتنا هي سنة واحدة. جودة منتجاتنا مستقرة جدًا، وقد قمنا بتحسين الكثير من الأجزاء القابلة للكسر. يمكنك أن تطمئن إلى جودة منتجاتنا. |
