أداة قياس نطاق القياس الكبيرة المعتمدة من ISO

عالية الكفاءة أداة قياس مدى القياس الكبير / VMM

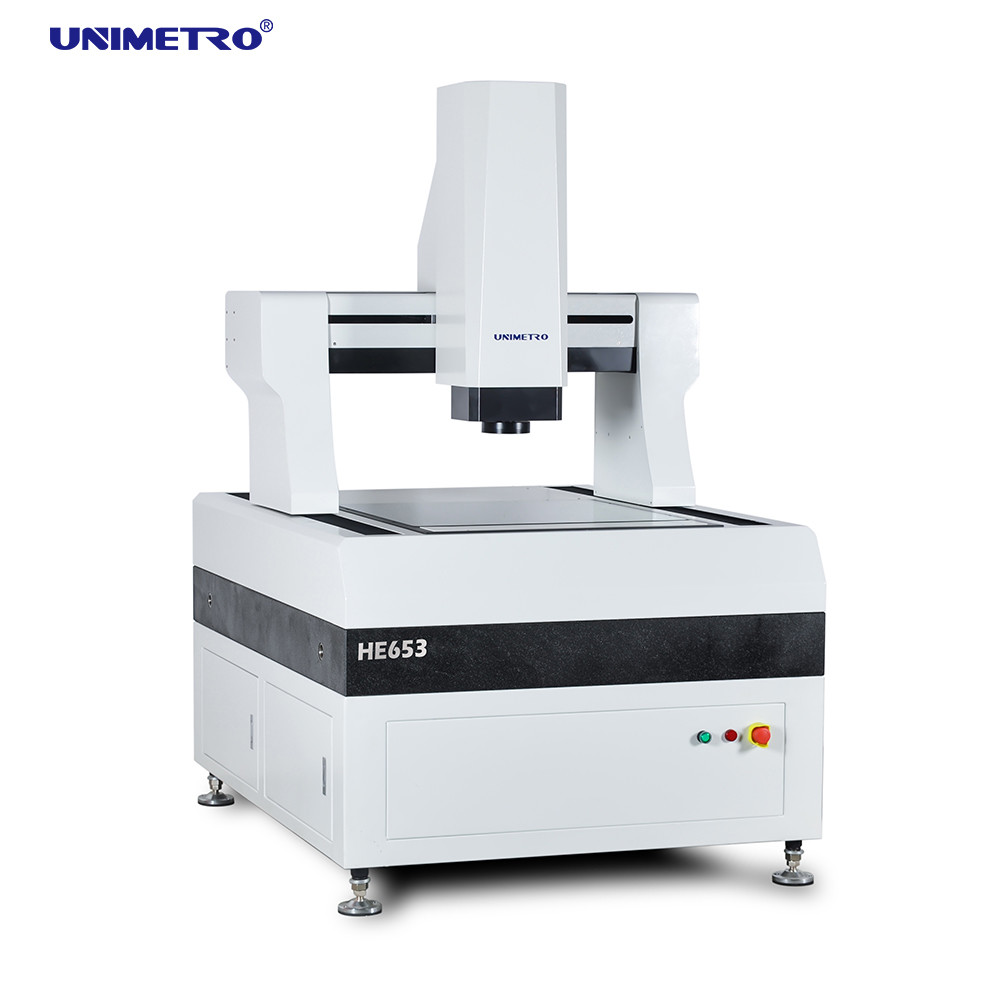

تم تصميم أداة قياس الصورة الأوتوماتيكية الكاملة من نوع الجسر من سلسلة He خصيصًا للقياس عالي الدقة وعلى نطاق واسع.إنها تعتمد هيكل جسر متحرك مغلق بالكامل للحفاظ على عمل القياس ثابتًا.فهو يجمع بين الدقة العالية والكفاءة العالية عضويا للكشف الفعال عن المعلمات الهندسية لمختلف المنتجات.إنها تستخدم بشكل رئيسي في الصناعات مثل: لوحة الدوائر PCB ، صفائح النحاس ، الزجاج المسطح ، وحدة الكريستال السائل ، قالب السكين ، المواد العازلة ، الصفائح المعدنية الدقيقة وما إلى ذلك.

ميزات الأجهزة

>> تم اعتماد هيكل جسر متحرك بإطار مغلق بالكامل ، وإصلاح قطعة قياس ، وقدرة تحمل كبيرة ، وأداء جيد.
>> إدخال تقنية تحليل العناصر المحدودة في التصميم الميكانيكي لضمان صلابة عالية وبنية ميكانيكية عالية الدقة.
>> الصف 000 قاعدة رخامية من الجرانيت ، قوة عالية ، مقاومة للتآكل واستقرار جيد.
>> منضدة معالجة سطح أكسيد الألومنيوم - تحكم سريع ومرن في العمل ، متين وجميل.





ترتيب

>> مسطرة صريف مفتوحة ، دقة 0.1um ، دقة عالية واستقرار جيد.
>> تضمن سكة التوجيه الخطية الدقيقة ، واللولب الكروي للمطحنة ، والمحرك المؤازر AC استقرار دقة تحديد المواقع لنظام الماكينة.
>> تلائم الكاميرا الرقمية Giga الملونة عالية الوضوح بدقة 2 ميجا بكسل متطلبات المراقبة الواضحة والقياس المستقر.
>> عدسة بصرية عالية الدقة 6.5X ، تقريب تلقائي دقيق ، معايرة سريعة بمجرد بكسل.

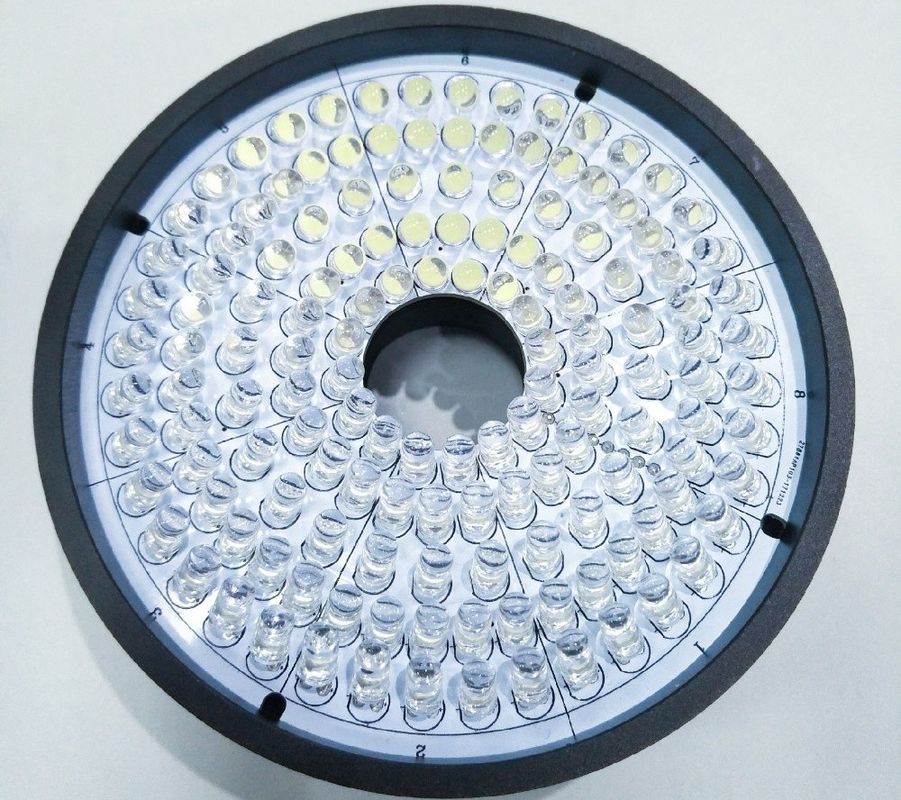

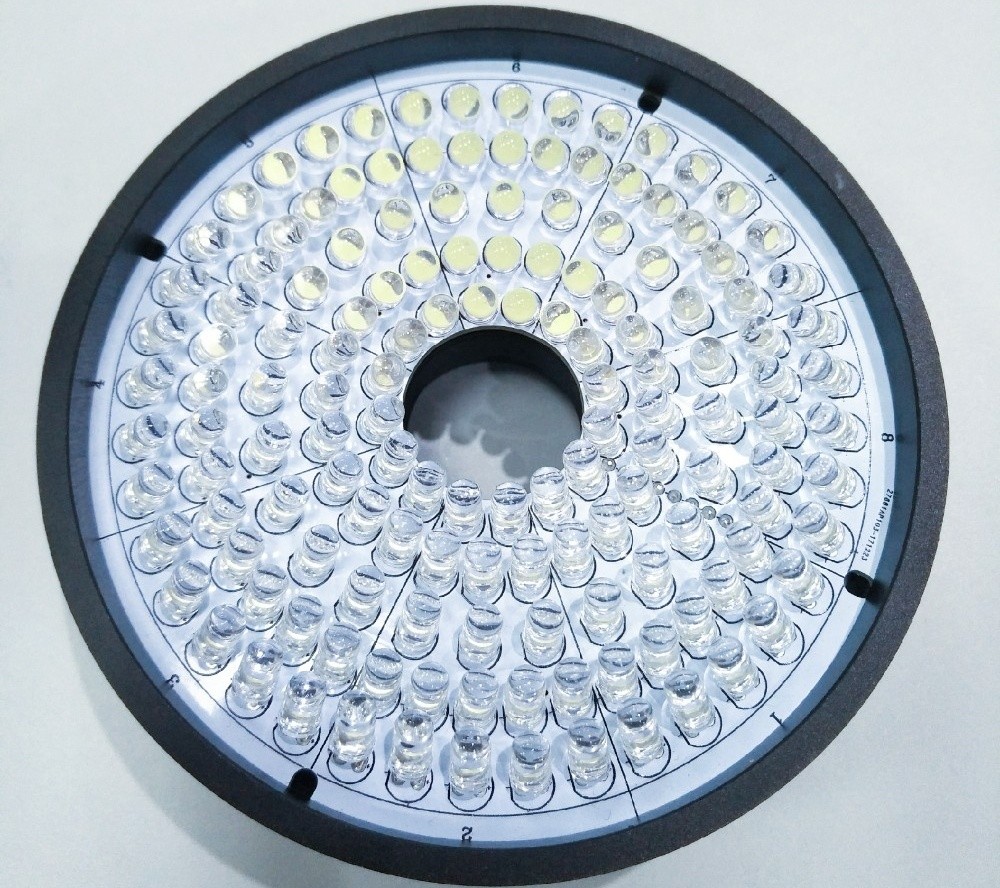

>> مصدر ضوء سطح LED ذو 8 أقسام قابل للبرمجة مع مصدر ضوء كفاف LED متوازي (أخضر أو ​​أبيض).
>> تحكم CNC ، نظام قيادة سيرفو AC ذو حلقة قريبة ، عصا تحكم ، فأرة أو لوحة مفاتيح تحكم.





أداة قياس الصورة مستشعر متعدد اختياري للقياس ثلاثي الأبعاد

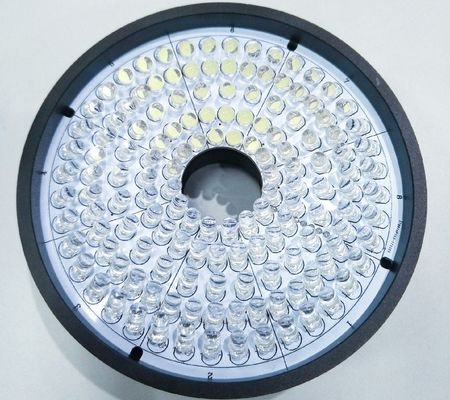

الإضاءة: 4/8/40 أقسام ضوء حلقة سطح LED ؛48 قسم 4 ألوان LED حلقة ضوء ؛مصباح حلقي LED متحرك 4 ألوان

العدسة: عدسة زووم منبعجة يدوية ؛عدسة زووم تلقائي ، عدسة زووم منبعجة يدويًا مع ضوء محوري مشترك ؛عدسة التكبير التلقائي مع الضوء المحوري المشترك.

مسبار اللمس: مجموعات Renishaw MCP ، قياس الخطأ <= 0.75um ؛Renishaw PH6 + TP20 ، قياس الخطأ <= 0.35um.

مستشعر الليزر: مستشعر الليزر غير المتصل KEYENCE ؛مستشعر قياس الضوء الأبيض.

المعلمات

نموذج	سعادة 652	HE862	HE1080	HE1210	HE1512	HE1812
السفر X ، Y (مم)	500 * 600	600 * 800	800 * 1000	1000 * 1200	1200 * 1500	1200 * 1800
سفر المحور Z (مم)	200 (يمكن رفعها حسب متطلبات العملاء)
سعة التحميل	تقريبا.35 كجم
الأبعاد (مم)	1700 * 1180 * 1750	1700 * 1280 * 1750	1900 * 1480 * 1750	2100 * 1680 * 1750	2500 * 1880 * 1750	2700 * 1880 * 1750
الوزن (كجم)	1500	1800	2900	3200	4400	4800
القرار	0.5 ميكرومتر (0.1um للخيار)
	آلة تصوير	2M HD جيجا كاميرا رقمية
	عدسة التكبير	عدسة التكبير / التصغير التلقائي الاحترافية ، تكبير العدسة: 1 ~ 10x
	تكبير الفيديو	18 ~ 195X (وفقًا للطرازات المختلفة للكاميرا المحددة ، سيتغير تكبيرها ؛ يخضع التكبير الفعلي للبيانات المقاسة)
	مجال الرؤية	8.1 ~ 1.3 مم (وفقًا لمخططات المطابقة المختلفة للكاميرا والعدسة ، سيتغير مجال الرؤية وفقًا لذلك ، ويخضع مجال الرؤية الفعلي للبيانات المقاسة)
	دقة*	≤ (3 + L / 200) ميكرومتر
إضاءة	إضاءة سطح LED قابلة للبرمجة بـ 5 حلقات و 8 أقسام (40 قسمًا ضوءًا دائريًا ، ضوءًا محوريًا مشتركًا ، ضوء حلقي متعدد الألوان متحرك للخيار)
