آلة قياس الرؤية عالية الدقة لإنتاج ثنائي الفينيل متعدد الكلور

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: الأساسي
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 5 ~ 15 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 40
معلومات تفصيلية
اسم المنتج: آلة قياس الصورة البعد: 550 * 540 * 830 ملم
نطاق القياس: 200 * 100 * 150 ملم قرار مقياس خطي: 0.5um (0.1um للخيار)
دقة القياس: 2.5 + لتر / 100 ميكرومتر التكرار: 2.5 ميكرومتر
وزن: 190 كيلوجرام مواد: قاعدة جرانيت
تسليط الضوء:

آلة قياس الرؤية عالية الدقة

,

آلة قياس الرؤية لإنتاج ثنائي الفينيل متعدد الكلور

,

آلة قياس رؤية ثنائي الفينيل متعدد الكلور


منتوج وصف

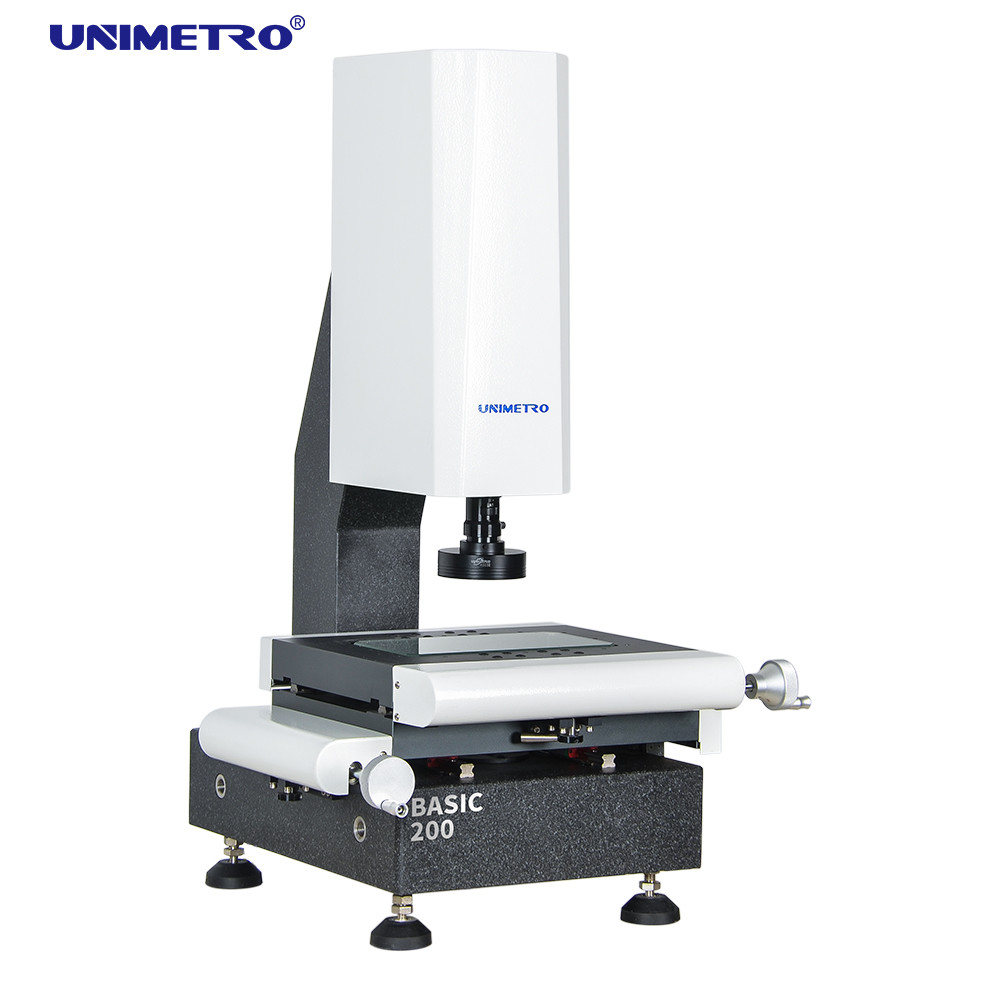

أنظمة قياس رؤية حركة اليد / آلة قياس بصرية تقيس الاستدارة الحقيقية

وصف أنظمة قياس الرؤية
أنظمة قياس الرؤية هي أداة تستخدم لقياس الأبعاد المادية بدقة ، ودقة تصل إلى مستوى الميكرون ، وهي أداة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل ، وتحليل بكسل الصورة وحساب البعد ثنائي الأبعاد باستخدام برنامج القياس .

◉ تم تصميم وتطوير أنظمة قياس الرؤية من سلسلة BASIC بواسطة UNIMETRO ، وهو نموذج شائع مناسب لمعظم تطبيقات قياس الأبعاد ثنائية الأبعاد الدقيقة والمستخدمين النهائيين من مختلف الصناعات ، مثل العفن والإلكترونيات وأشباه الموصلات وحقن البلاستيك ومنتجات 3C والطبية الرعاية والطيران ... إلخ ، إنها أداة مهمة تستخدم في عملية مراقبة جودة منتجاتك ، مما يضمن دقة أبعاد منتجاتك ، ويجعل منتجاتك أكثر تنافسية.
◉ تعد أنظمة قياس الرؤية من سلسلة BASIC هي النموذج الأكثر شيوعًا لمعظم المصانع التي تصنع الأجزاء الدقيقة.انها مناسبة لعينات كمية صغيرة قياس التطبيق.3 محاور التحكم اليدوي ، مع برنامج سهل الاستخدام ، يسمح للمشغل بإدارة استخدام الماكينة في وقت قصير جدًا.

◉ استخدام الجرانيت عالي الدقة والاستقرار كقاعدة وعمود للماكينة ، مع مستشعر خطي عالي الدقة 3 محاور 0.0005 مم
---- ضمان الأداء العالي والدقة لكل آلة.
◉ استخدام طريقة التوجيه الخطي HIWIN وسكة التوجيه الخطية عالية الدقة ، مع مرحلة عمل الألمنيوم ومعالجة السطح بأكسيد الألومنيوم.
---- يضمن الأداء الديناميكي العالي واستخدام دورة الحياة الطويلة للآلة.
◉ استخدام صندوق تحكم أساسي متكامل تم تطويره بواسطة UNIMETRO ، للمقاييس الخطية والتحكم في الإضاءة ونقل إشارة مسبار اللمس.
---- ضمان سهولة الأسلاك والصيانة.زيادة استقرار الجهاز بشكل كبير.
مصباح كفاف LED قابل للبرمجة مع مسار ضوء متوازي ، يتجنب تشوه الصورة.
---- يضمن دقة القياس.
◉ مع 8 أقسام للتحكم في البرنامج ، مصباح حلقة LED ، يوفر زاوية إضاءة متعددة وسطوع.
---- يصلح للأجزاء مع الأشكال والمواد المختلفة.
◉ يمكن تسجيل معلمات الإضاءة في برنامج قياس الجزء ، ولا يحتاج المستخدمون إلى الضبط أثناء عملية القياس.
---- استخدام ودود ومريح.

آلة قياس الرؤية عالية الدقة لإنتاج ثنائي الفينيل متعدد الكلور 0

أنظمة قياس الرؤيةمنطقة التطبيق
◆ صناعة القوالب
تصنيع السيارات
الصناعة الطبية
التصنيع الميكانيكي
3C الصناعة الرقمية
إنتاج ثنائي الفينيل متعدد الكلور
إلخ.

أنظمة قياس الرؤية تكوين الأجهزة
◆ HIWIN طريقة دليل خطي
◆ مرحلة عمل الألمنيوم والأنودة الصعبة
◆ صندوق التحكم الأساسي المتكامل
◆ 3 محاور بدقة 0.5 ميكرون المقاييس الخطية
◆ مجموعة إضاءة متوازية LED متعددة الوظائف
◆ كاميرا CCD عالية الدقة الصناعية
◆ 0.7-4.5X عدسة زووم منبعجة يدوية مع قابلية تكرار عالية
◆ دعم الملحقات الخارجية المتعددة

آلة قياس الرؤية عالية الدقة لإنتاج ثنائي الفينيل متعدد الكلور 1



أنظمة قياس الرؤيةمعامل


BASIC200
BASIC300
BASIC400
BASIC500
الأبعاد (مم) (L × W × H)
550 * 540 * 930
600 * 740 * 980
700 * 840 * 980
800 * 940 * 980
نطاق القياس (مم) (X × Y × Z)
200 * 100 * 150
300 * 200 * 200
400 * 300 * 200
500 * 400 * 200
دقة القياس (ميكرومتر)
2.5 + لتر / 100
3.0 + لتر / 100
التكرار (ميكرومتر)
2.5
3.0
الوزن (كجم)
140
190
240
290
الصورة والقياس
الة تصوير
كاميرا CCD عالية الدقة من الدرجة الصناعية
عدسة
0.7 ~ 4.5X عدسة زووم مبعثرة يدويًا مع إمكانية تكرار عالية
تكبير
18 ~ 195 مرة
مجال الرؤية
8.1 مم ~ 1.3 مم
مسافة العمل
80 ملم
دقة المقياس الخطي
0.5μm (0.1μm اختياري)
نظام القيادة
X / Y / Z التحكم اليدوي
إضاءة
LED 8 أقسام قابلة للبرمجة / ضوء سطح حلقة مفردة المقطع ، ضوء كفاف LED متوازي



نظرة عامة على البرنامج

برنامج UNIMETRO INSPECT3D مزود بواجهة مستخدم سهلة الاستخدام ، سهلة التعلم ، وظيفة قوية ، تتيح للمستخدمين تحقيق
قياس سريع ودقيق.يقدم البرنامج واجهة مستخدم كاملة باللغة الإنجليزية ، كما يسمح بتطوير لغة جديدة.


◉ إدخال ملف CAD والقياس

◉ مجموعة الأجزاء والقياس الكلي
◉ التركيز التلقائي وقياس الارتفاع
◉ تساعد وظيفة التنقل في تحديد الموقع بسرعة
◉ وظيفة قياس هندسية قوية
◉ تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية


◉ برنامج مستخدم مرن

تكوين العناصر المرجعية
◉ وظيفة كشف الحواف القوية
◉ دعم الملحقات الخارجية المتعددة
حساب تلقائي للتسامح الهندسي للعناصر
◉ قياس الإنتاج المعقد بسرعة وسهولة


آلة قياس الرؤية عالية الدقة لإنتاج ثنائي الفينيل متعدد الكلور 2





معلومات الشركة

آلة قياس الرؤية عالية الدقة لإنتاج ثنائي الفينيل متعدد الكلور 3

آلة قياس الرؤية عالية الدقة لإنتاج ثنائي الفينيل متعدد الكلور 4

التعليمات

س: هل أنت مصنع أو شركة تجارية؟

ج: نحن مصنع ونقدم لك أسرع رد خلال 24 ساعة.


س: ما هي شركتك بشكل رئيسي؟
ج: نحن ننتج بشكل رئيسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM وما إلى ذلك.

س: كيف تختار المواصفات المناسبة؟
ج: ما دمت تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بالقياس
أداة ذات مواصفات مناسبة.

س: هل تقبل الخدمة المخصصة؟
ج: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل يمكننا أيضًا توفير الآلات المخصصة لاحتياجات العملاء.

س: ما هي فترة الضمان الخاصة بك؟
ج: فترة ضمان منتجاتنا هي 1 سنة.جودة منتجاتنا مستقرة للغاية ، وقد قمنا بتحسين الكثير في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا.
