| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| إصدار الشهادات: | CE,ISO |
| رقم الموديل: | الهليوم |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حقيبة خشبية |
| وقت التسليم: | 3 ~ 5 أسابيع |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 40 |

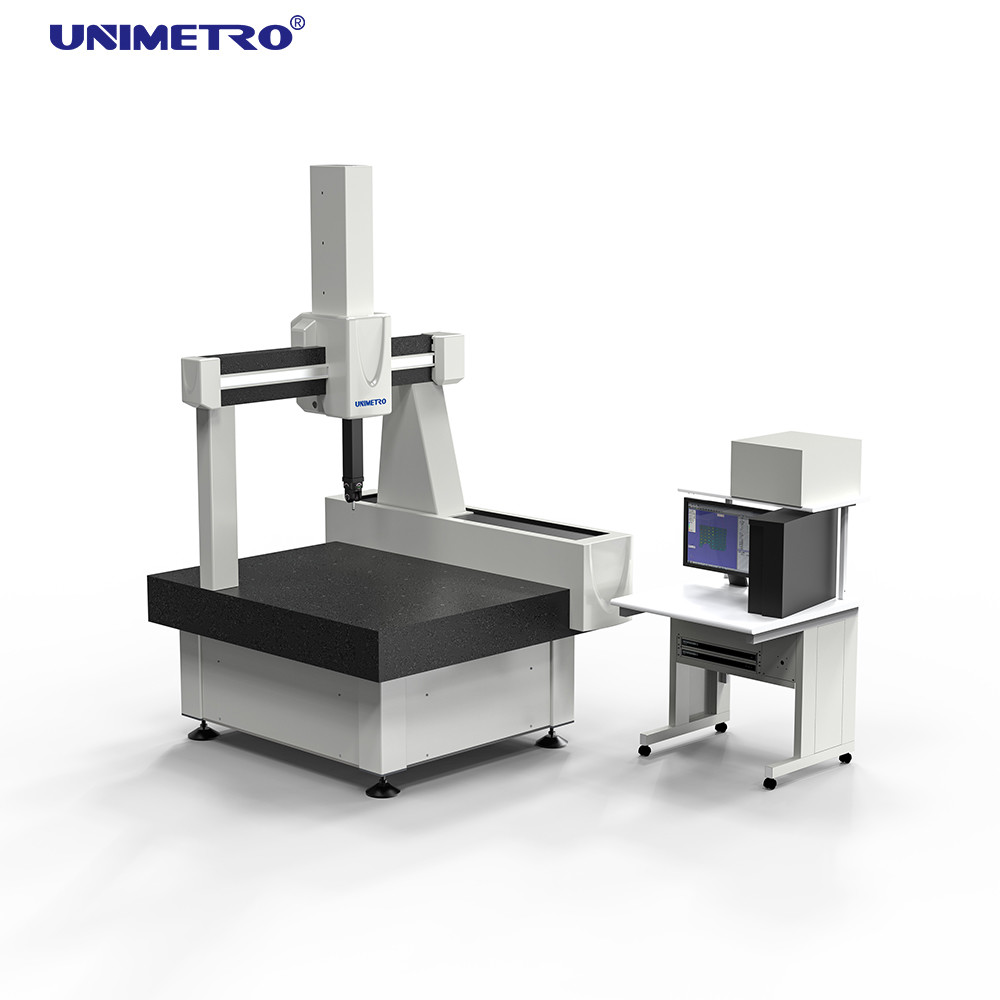

| اسم المنتج: | آلة قياس الإحداثيات CMM | مادة: | قاعدة رخامية |
|---|---|---|---|
| نطاق القياس: | 505 × 712 × 505 ملم | تجاوز قطر القطر: | ١٢٥٥ × ١٥٠٠ × ٢٧٠٠ ملم |
| وزن الآلة: | 800 كجم | MPEe: | ≤ 1.7 + L / 350 (ميكرومتر) |
| MPEp: | ≤ 2.3 ميكرومتر | قرار النطاق: | 0.1um |
| إبراز: | آلة قياس تنسيق ثلاثية الأبعاد أوتوماتيكية بالكامل,آلة قياس إحداثيات PH20MT مسبار ثلاثي الأبعاد,دقة مقياس 0.1um آلة CMM ثلاثية الأبعاد |
||
"هيليوم" يمثل آلة أعلى دقة تم تطويرها وتصميمها بالكامل من قبل "يونيميترو" كل مكون يخضع لاختيار صارم خلال التصنيعضمان اتصالات مثالية وفي الوقت المناسب أثناء التجميعقبول آلة القياس يتبع معايير ISO 10360-2 ، باستخدام إجراءات قبول موحدة.يتم قياس جميع الآلات باستخدام أشعة ليزر فائقة الدقة واختبارها بمقاييس صلبة معتمدة من قبل DKD بما في ذلك كتلة القياس والصفائح الكروية، تضمن جودة عالية حقيقية، ودقة، والتكنولوجيا الألمانية.
| المعلم | المواصفات |
|---|---|
| منطقة القياس | X=505mm، Y=712mm، Z=505mm |
| البعد العام | 1250 × 1500 × 2700 مم |
| الحد الأقصى لوزن الجزء | 800 كجم |
| وزن الجهاز | 1930 كجم |
| MPEe | ≤ 1.7+L/350 (μm) |
| MPEp | ≤ 2.3μm |
| دقة المقياس | 0.1 ميكرومتر |
| الحد الأقصى للسرعة ثلاثية الأبعاد | 550ملم/ثانية |
| الحد الأقصى للتسارع ثلاثي الأبعاد | 700ملم/ثانية |
Rational-DMIS هي حزمة برمجيات قياس ثلاثية الأبعاد المتكاملة على نطاق واسع تم تطويرها حديثًا مصممة للمبتدئين والمستخدمين المتقدمين على حد سواء. تم تطويرها باستخدام نواة DMIS الكاملة والمحلية (الإصدار 5.0).وهو يمثل نموذجًا لمعايرة برمجيات قياس CMM وأصبح معيارًا ISO (ISO 22093)(٢٠٠٣).
تتضمن رينيشاو PH20 تقنية خمسة محاور لتطبيقات الزناد عبر مواصفات CMM المختلفة.قدرته على تحديد المواقع بدون خطوة تمكن قياس قطعة العمل المثلى مع استبدال الحسابات الحد الأدنىالحركة المتزامن الخمسة المحورية تقلل من متطلبات المساحة للدوران حول قطع العمل.
يمكن لمستخدمي قاعدة اختبار PH20 الاستفادة مباشرة من وحدات رأس اختبار TP20 الناضجة مع خيارات قياس القوة المختلفة ، والاستشعار الاتجاه ، والعصي التمديد.توفر الوحدات المغناطيسية حماية من الاصطدام وتسمح بالتبادل التلقائي باستخدام إطارات تبادل MCR20.
| المعلم | المواصفات |
|---|---|
| إمكانية تكرار الموقف | +0.5 ميكرومتر |
| خطوات تحديد الموقع | غير محدودة، تعسفية |
| المحور الدوار | +360 درجة |
| محور التأرجح | 0° - 115° |
| إجمالي عدد المواقع | لا تحصى |
| درجة حرارة العمل | 10-40 درجة مئوية |
| الرقم | الاسم | المواصفات | كمية |
|---|---|---|---|
| A-5004-7585 | عصا تمديد المسبار | 10 ملم | 2 |
| A-5004-7586 | عصا تمديد المسبار | 20ملم | 2 |
| A-5000-7806 | مسبار الكرة | Φ1 × 10 ملم | 2 |
| A-5000-3603 | مسبار الكرة | Φ1×20ملم | 2 |
| A-5000-3604 | مسبار الكرة | Φ1 × 10 ملم | 2 |
| A-5000-4161 | مسبار الكرة | Φ1×20ملم | 2 |
| A-5000-2286 | مسبار الكرة | Φ1 × 50 ملم | 1 |
| أداة تشغيل المسبار | 2 | ||
| إجمالاً: | 8 أنواع | 15 قطعة | |
