آلة قياس الإحداثيات الإلكترونية ثلاثية الأبعاد / الجسر من نوع CMM

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE
رقم الموديل: سلسلة FLY
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: خشبية الحالة القياسية
شروط الدفع: T/T
معلومات تفصيلية
قوة: إلكتروني استخدام عام: الكهرباء والبلاستيك والعفن والآلات والموصلات والجوال
دور: القياس والتفتيش وزن: 900 كجم
ضمان: سنة واحدة
تسليط الضوء:

تنسيق آلات قياس

,

آلة تنسيق قياس البصرية


منتوج وصف

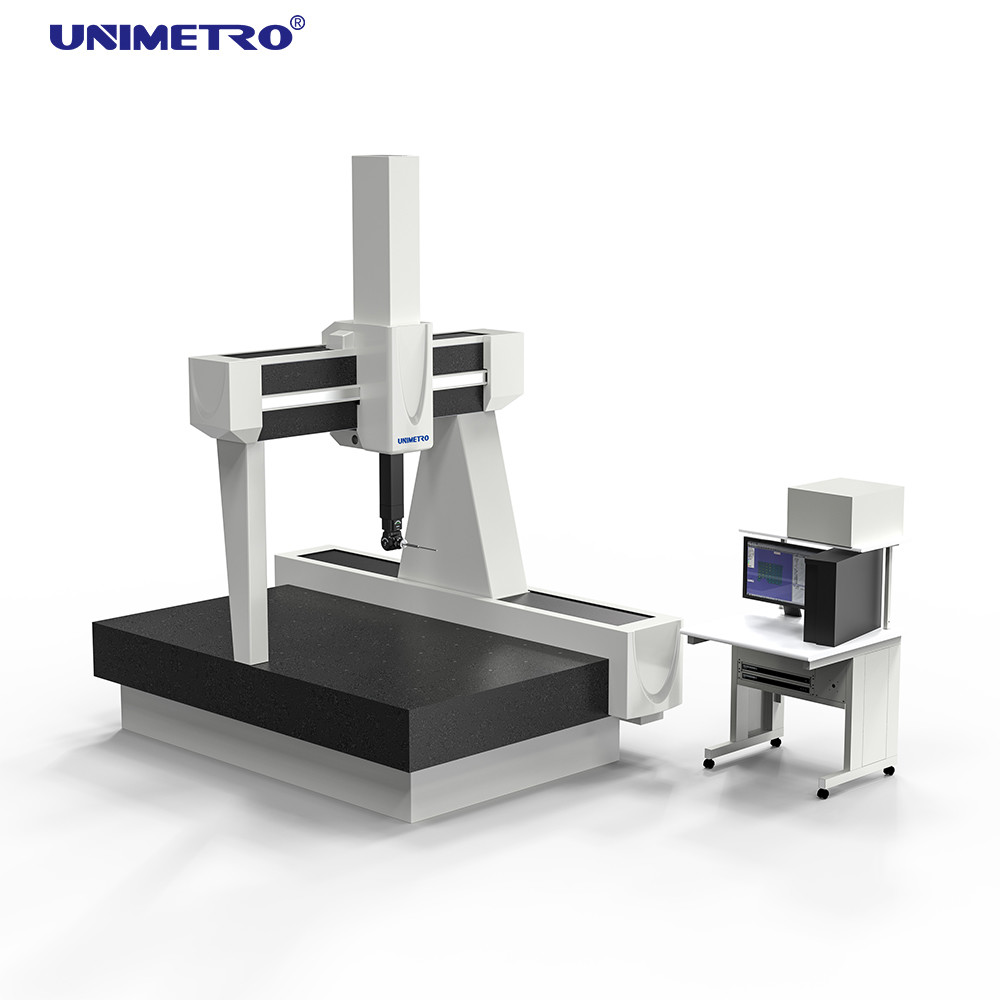

آلة قياس الإحداثيات الإلكترونية ثلاثية الأبعاد / جسر - نوع معدات قياس CMM



وصف

المخطط الفني من نوع FLY
UCC + Visual DMIS CNC CAD + PH10T + TP20
سلسلة FLY عبارة عن آلة قياس إحداثيات أوتوماتيكية متنقلة بالكامل عملاقة تنتجها شركتنا.تتميز بخصائص الوظيفة القوية والأداء المستقر والدقة العالية والتشغيل البسيط والصيانة السريعة والفعالة والمريحة وما إلى ذلك.خاصة نظام التحكم ووظائف البرامج ، فهي تتمتع بالمستوى المتقدم في العالم.بالمقارنة مع سلسلة المنتجات الأخرى ، تتميز هذه السلسلة بخصائص الهيكل البسيط ، وقدرة التحمل القوية ، والمساحة المفتوحة لوضع قطعة العمل والتحميل والتفريغ المريحين.

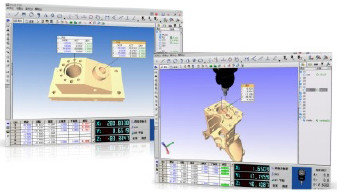

● Visual DMIS CNC CAD + مجموعة من برامج القياس.
برنامج Visual DMIS CNC CAD + هو برنامج معتمد من قبل المعهد الألماني للتكنولوجيا الفيزيائية (PTB).لديها القدرة على التعبير باللغة الصينية والإنجليزية.إنه يوفر للمستخدمين تقنية متقدمة ، وظيفة مثالية ، أداء مستقر ، ضمان قياس التشغيل البسيط والمريح.

● المضيف
المواد والمكونات الرئيسية: منصة خاصة من الجرانيت عالية الجودة من الدرجة 00 وقضيب توجيه ثلاثي المحاور ، عمود من سبائك الألومنيوم للطائرات بدقة الصب ، مقضب عالي الدقة من RENISHAW ، نظام قياس طول رأس القراءة ، مرشح هواء دقيق SMC وجهاز تحكم آلي للكشف ، محرك مؤازر DC مستورد عالميًا مشهورًا ، وصلة أنابيب الرغامي FESTO الألمانية ، محمل هواء عالي الجودة ، غير خطي من الملحقات المستوردة الألمانية نظام الربيع ، حزام متزامن عالي الأداء بوابات (GATES) ، محامل كروية دقيقة مستوردة من الولايات المتحدة ، تشطيب صناعي مستورد من الدرجة المتقدمة للسيارات ، إلخ.

● نظام التحكم
نظام التحكم RENISHAW UCC (الشكل 4) هو نظام CNC مصمم ومصنع خصيصًا لـ CNC CMM.يعتمد نظام التحكم مبدأ فصل طبقة التحكم وطبقة التطبيق ، مما يوفر أساسًا متينًا للدقة العالية والدقة والكفاءة لـ CMM.يستخدم نظام التحكم واجهة Ethernet واتصالات الكمبيوتر ، ولا يحتاج إلى توسيع أي واجهة اتصال كمبيوتر ، كما يقلل أيضًا من الاتصالات الخارجية غير الضرورية ، ويضمن الموثوقية العالية للنظام.

تخصيص

نموذج يطير 654 866 1086 1286
نطاق القياس (مم) أكسيس 500 600 800 800
أكسيس 600 800 1000 1200
أكسيس 400 600 600 600
الأبعاد (مم) إل 1420 1740 1940 2140
دبليو 1135 1420 1620 1620
ص 2310 2760 2760 2760
مزود الهواء (مبا) 0.6 ~ 0.8
MPEe (م) L: مم 1.5 + لتر / 3002.3 + لتر / 300 1.7 + لتر / 3002.6 + لتر / 250 1.7 + لتر / 3002.7 + لتر / 250 1.7 + لتر / 3002.7 + لتر / 250
الأعلى.جار التحميل كلغ 500 800 1000 1000
وزن كلغ 900 1300 1700 1900
