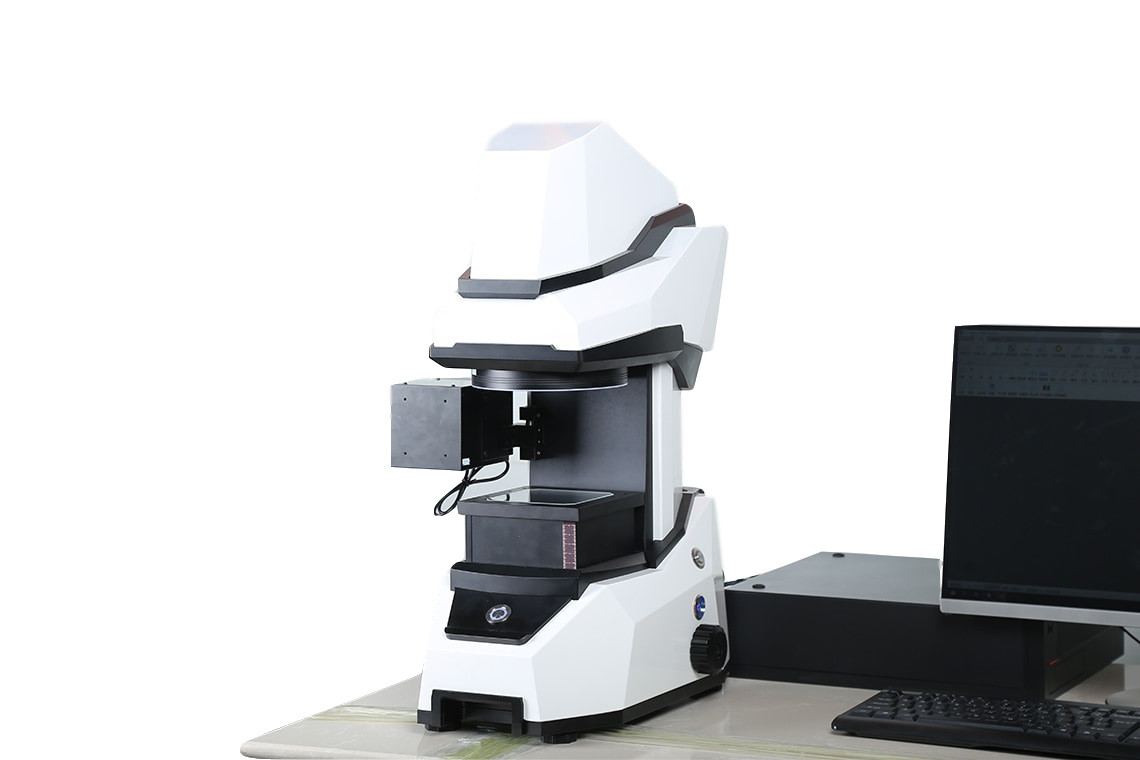

آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة

المعلومات الأساسية
مكان المنشأ: Dongguan
اسم العلامة التجارية: UNIMETRO
رقم الموديل: OMQ100
الحد الأدنى لكمية: 1
الأسعار: Discussible
شروط الدفع: T/T
معلومات تفصيلية
نطاق متحرك للمحور Z: 45 ملم نطاق: 83 * 55 ملم
الابعاد الخارجية: 500 * 380 * 750 ملم وزن: 28 كجم
تحمل: 3 تكبير: 0.088 مرة
دقة: ± (3 + لتر / 50) وحدة العرض الدنيا: 0.0001 ملم
مسافة عمل المحور Z: 120 ملم مستشعر الصورة: كاميرا صناعية بدقة 6 ميجا بيكسل
تسليط الضوء:

رؤية آلة قياس

,

ونظام قياس الرؤية


منتوج وصف

عالية الجودة زر واحد قياس أداة قياس الرؤية آلة سهلة القياس مصنع

سلسلة OMQ100 أداة القياس ذات الزر الواحد مع عدسة بصرية مزدوجة عالية الدقة عن بعد ، جنبًا إلى جنب مع خوارزمية تحليل الصور عالية الدقة ، ومتكاملة في مبدأ قياس الفلاش بزر واحد.يمكن للأداة تحديد موقع كائن القياس تلقائيًا ، ومطابقة القالب ، وقياس التقييم وإنشاء التقارير وفقًا لشكل قطعة العمل.ما عليك سوى لمس مفتاح البدء لتحقيق القياس على زر واحد سريع ودقيق.



text:center; text:center;



مزايا المنتج

تواجه أدوات القياس التقليدية ، مثل أجهزة العرض ، وأدوات قياس الصور ، وميكروسكوبات الأدوات ، والملفات التعريفية ، والفرجار الورني ، والميكرومترات ، وما إلى ذلك ، العديد من المشكلات في القياس ، مثل تحديد الموضع الذي يستغرق وقتًا طويلاً لأجسام القياس ، وتحديد الموضع الأصلي ، ووقت تشغيل الدُفعة الطويل ، يؤدي المساحون المختلفون إلى نتائج قياس مختلفة ، وإدارة إحصائية معقدة للبيانات ، وما إلى ذلك.

سلسلة OMQ100 من أدوات القياس ذات الزر الواحد ستحل المشاكل الصعبة لأدوات القياس التقليدية في الكشف.مزاياها هي كما يلي:


المطابقة التلقائية
تتم برمجة نفس فئة المنتجات مرة واحدة وتخزينها بشكل دائم ومطابقتها تلقائيًا عند القياس.
● القياس التلقائي
يمكن أن تتعاون مع ذراع المناور لتحقيق القياس التلقائي.
معايرة بسيطة
هناك حاجة إلى مفتاح معايرة وظيفي واحد فقط لضمان دقة القياس من خلال المعايرة متعددة الزوايا ، والمعايرة متعددة الاتجاهات والمعايرة ذات المجال الكامل.
سهل الاستخدام
تصميم برمجي ذكي وذكي ، بدون الكثير من عمليات المستخدم ، سهل التعلم ، سهل الاستخدام ، سهل الاستخدام ؛
● وظيفة القياس
قياس ثنائي الأبعاد للنقطة ، الخط ، الدائرة ، القوس ، الزاوية ، المسافة بين النقطة والخط ، المسافة بين الخط والدائرة ، إلخ.
الحفظ التلقائي للبيانات
يتم حفظ نتائج القياس تلقائيًا على الكمبيوتر ، بما في ذلك تاريخ القياس وعدد المنتجات وغيرها من المعلومات.
مسح الكنتور
مسح الكنتور بسرعة وتصدير ملف DXF.





برمجيات القياس

واجهة البرنامج



<img alt = "" data-cke-save-src = "/ photo / visionmeasurementmachine / editor / 20190513162446_20714.png" src = "/ photo / visionmeasurementmachine / editor / 20190513162446_20714.png" style = "height: 378px ؛ width: 700px "؛" محاذاة النص: المركز ; = "">





وضع القياس

ينقسم وضع القياس إلى قياس قطعة عمل واحدة وقياس متعدد الشغل ، والذي يمكنه البحث تلقائيًا في قالب القياس المحدد بمفتاح واحد وقياس الدُفعة بسرعة ودقة.



مجالات التطبيق



يمكن استخدام أداة القياس ذات الزر الواحد من سلسلة OMQ100 في الآلات ، والإلكترونيات ، والعفن ، وقولبة الحقن ، والأجهزة ، والمطاط ، والأجهزة الكهربائية ذات الجهد المنخفض ، والمواد المغناطيسية ، والختم الدقيق ، والموصلات ، والموصلات ، والمحطات ، والهواتف المحمولة ، والأجهزة المنزلية ، والدوائر المطبوعة اللوحات والأجهزة الطبية والساعات والسكاكين وغيرها من المجالات.



آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 2  آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 3

أجهزة جوال زجاج 3C


آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 4  آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 5

مسمار العظام الطبية


آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 6  آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 7

الربيع وختم العلامة الإلكترونية RFID الدائري


آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 8 آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 9 آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 10 آلة قياس رؤية زر واحدة مع عدسات بصرية مزدوجة عالية الدقة 11




تحديد

نموذج
OMQ100M
OMQ100C
OMQ100D
نطاق نقل المحور Z (مم)
45
60
المدى (مم)
83 × 55
83 × 63
83 × 63/40 × 30
الأبعاد الخارجية (مم)
500 × 380 × 750
الوزن (كجم)
28
30
تحمل (كلغ)
3

مستشعر الصورة

كاميرا صناعية بدقة 6 ميجا بيكسل

كاميرا صناعية بدقة 12 ميجا بيكسل
0.088X: كاميرا صناعية بدقة 12 ميجابيكسل
0.176X: كاميرا صناعية بدقة 12 ميجابيكسل
عدسة الكاميرا
عدسة بصرية مزدوجة عن بعد
عدسة بصرية مزدوجة المركز مزدوجة المعدل
تكبير
0.088 مرة
0.088X + 0.176X
الدقة (ميكرومتر)
± (3 + لتر / 50)
± (2.5 + لتر / 50)
0.088X: ± (2.5 + L / 50)
0.176X: ± (1.5 + L / 50)
وحدة العرض الدنيا (مم)
0.0001
مسافة عمل المحور Z (مم)
120

مصدر ضوء
مصدر ضوء قابل للبرمجة 200 مستوى.
201 - كفاف الضوء: مصدر ضوء متوازي عن بعد.
ضوء السطح: مصدر ضوء الحلقة (اختياري ، ضوء محوري خارجي)
معالجة الصورة
IVT-VISION-OneKey
برمجة
درجة الحرارة: 22 ℃ ± 2 الرطوبة: 30 ~ 80٪
بيئة العمل
الاهتزاز: <0.002 مم / ثانية ، <15 هرتز
مزود الطاقة
220 فولت / 50 هرتز



تفاصيل الاختيار:
● OMQ100M المطابقة الاختيارية:

12 مليون كاميرا صناعية (النطاق: 83 × 63) ، 20 مليون كاميرا صناعية (النطاق: 100)

OMQ100C المطابقة الاختيارية: 20 مليون كاميرا صناعية (النطاق: 100)

OMQ100D-0.088X المطابقة الاختيارية: 20 مليون كاميرا صناعية (النطاق: 100)
● اختيار 20 مليون كاميرا صناعية (النطاق: 100): (+ 3 + L / 50)
● يتم استخدام الكتلة القياسية كمنتج قيد الاختبار.
