| مكان المنشأ: | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية: | External Array |
| رقم الموديل: | العقلاني فيو |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | مربع الورقة |
| وقت التسليم: | 5 عمل يوم |
| شروط الدفع: | T/T |
| القدرة على العرض: | 10 لكلّ شهر |
| وظيفة الحافة: | متضمن | نوع القياس المتوافق: | قياس الرؤية |
|---|---|---|---|
| مسح الكنتور: | تلقائي | منقي: | مرشح اللون وفلتر الرمادي |
| وظيفة التحليل: | تحليل البيانات ، SPC ، CAD عكس ، تحليل Formerror | ||
| تسليط الضوء: | برنامج قياس 3d,برنامج قياس الفيديو,video measurement software |
||
توفر سلسلة برامج القياس Rational Vue 2D وظيفة قياس صور ثنائية الأبعاد شاملة وقوية للمستخدمين.إنه يوفر قياس العناصر الأساسية مثل النقاط والخطوط والزوايا والدوائر والمسافة وما إلى ذلك. توفر سلسلة Rationvue تحكمًا رائعًا في الحركة للآلة الأوتوماتيكية.جنبًا إلى جنب مع وظيفة الكشف عن الحواف القوية والبرمجة السهلة ، يضمن كفاءة قياس عالية جدًا في قياس الكتلة.إنه أفضل برنامج لقياس الرؤية في الهواتف المحمولة والمنتجات البلاستيكية والإلكترونيات وغيرها التي تحتاج إلى إنتاج ضخم ومراقبة الجودة.
سمات
تعمل معايرة الآلة المدروسة على تحسين الدقة بشكل كبير.
توفر RationalVue معايرة مقياس طول وعرض CCD ، ومعايرة CCD تلقائية / أفقية ، ومعايرة محورية لعدسة CCD ومعايرة بكسل CCD ، مع طرق معايرة متعددة ، تعمل RationalVue على تحسين دقة قياس الماكينة ، علاوة على ذلك ، طورت RationalVue معايرة تشويه العدسة التي تعزز الدقة عدسة كبيرة واسعة الزاوية بشكل كبير.نحن نولي اهتمامًا كبيرًا للتحسين الدقيق ، حتى لـ 0.1um.
تصفية نتوءات
يمكن لـ RationalVue تصفية نتوءات القياس التي تزيل تلك الأماكن المحدبة أو المقعرة لقياسها بدقة كبيرة.
يمكن لوظيفة الحافة لـ RationalVue التقاط تلك الحواف الغامضة والخشنة بسهولة.هذا يعني أن تدرك حقًا قياس الأتمتة.

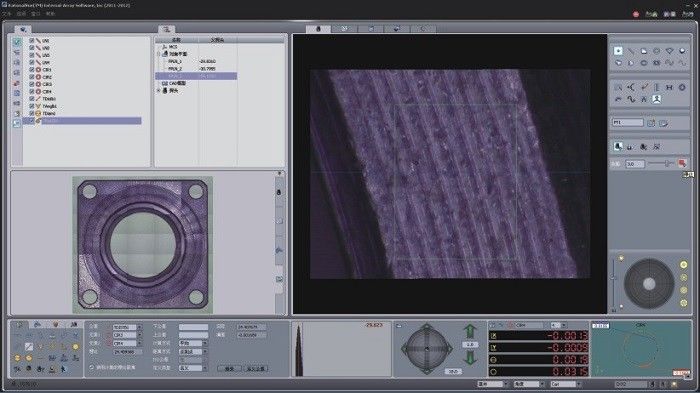

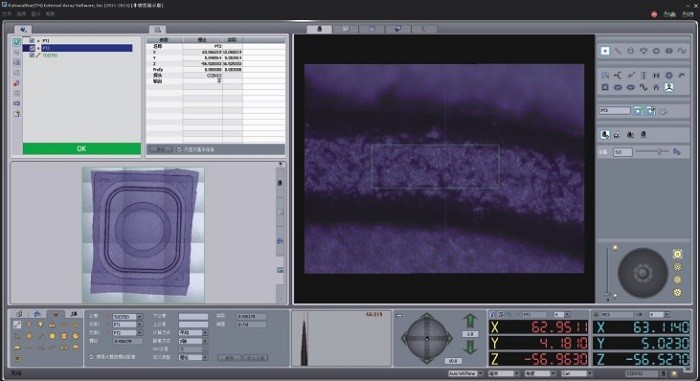

مرشح اللون
ضبط لون القياس المطلوب ؛إزالة تأثير الألوان الأخرى
تصفية مستوى الرمادي ، وإزالة تأثير حافة تسليط الضوء الأبيض.قم بتصفية الحافة غير المقاسة لضمان ضعفها
لن تتأثر الحافة بحافة أوضح
معالجة الحواف الخاصة
إزالة شوائب الحواف إزالة تأثير الأسود إزالة تأثير الأبيض
حافة تسليط الضوء على حافة الظل
يحتوي RationalVue على العديد من إعدادات القياس.يمكن ضبطها جميعًا وفقًا للوضع الحقيقي لتلبية القياسات المختلفة لإكمال فحص CNC.
قياس الميزات الكامل
يوفر RationalVue قياس نقطة ، خط ، دائرة ، قوس ، قطع ناقص ، فتحة ، مسح مستطيل ومنحنى ، محيط ومنطقة الخلل.وإجراء مقارنة الشكل مع منحنى CAD الاسمي.
وظيفة حافة قوية
تتبنى RationalVue خوارزمية متقدمة ذات حافة ضعيفة.يمكن إنهاء قياس خط الحافة الضعيفة بدون أي إعدادات خاصة.
التركيز البصري
مع خوارزمية التركيز المتقدمة العالمية قيد التطوير بشكل مستقل ، يمكن لـ RationalVue التركيز السريع والدقيق للجزء الكامل خلال 2-3 ثوانٍ.يمكن أن يصل التركيز المتكرر إلى 0.003 مم والذي يمكن استخدامه لقياس التسامح ، مثل الارتفاع والتسطيح وما إلى ذلك.
مسح المنحنى وتحليل خطأ النموذج
يمكن لـ RationalVue تتبع حافة المنتج تلقائيًا لمسح ملف تعريف منحنى الحافة لأي منتج.ويمكنه أيضًا إجراء مقارنة ملف التعريف مع منحنى CAD الاسمي المستورد ، وحساب ملف تعريف المنحنى ، وتقرير FormError الرسومي لمنحنى الإخراج.
قياس لوحة الشبكة
تمتلك RationalVue أداة قياس احترافية خاصة بلوحة الشبكة التي يمكنها تحقيق قياس خط الشبكة بسهولة.إنها مناسبة للطاقة الشمسية وصناعة التلفزيون وما إلى ذلك.
قياس الجزء متعدد الطبقات
يمكن لـ RationalVue تحقيق خط متعدد الطبقات بواسطة زر واحد ، ويسمح للمستخدم بتحديد أي سطر منها.
خوارزمية متقدمة للبكسل الفرعي
تتبنى RationalVue خوارزمية دولية متقدمة للبكسل الفرعي لزيادة دقة القياس بشكل كبير.من خلال اختبار المقارنة ، يوضح أن اختيار آلة قياس الفيديو مع RationalVue سيزيد من الدقة والتكرار بشكل كبير.
تحسين المسار
سيؤدي تحسين المسار إلى قياس المسار إلى الأقصر.يمكن أن يعزز كفاءة القياس قدر الإمكان لتقليل التكلفة للعملاء.
إزالة شوائب الحافة
