| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| رقم الموديل: | اندل-36 ح |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حالة الخشب |
| وقت التسليم: | 30 عمل يوم |
| شروط الدفع: | T/T |
| القدرة على العرض: | 3 في الشهر |
| القرار: | 0.1 أم | مرحلة العمل التحميل: | 10 كجم |
|---|---|---|---|
| قياس البعد الخارجي المطلق: | 0-100 مم | قياس زيادة البعد الخارجي: | 0-750 ملم |
| تسليط الضوء: | الأفقي الشخصي العرض,آلة التعريف العرض |
||
سمات
تستخدم قاعدة الماكينة الحديد الزهر عالي الأداء ، مع عملية الشيخوخة ، والاستقرار العالي.
يستخدم مغزل القياس تصميم مربع محسن ، ويضمن ثبات الحركة أثناء عملية القياس.
ملحقات قوية متعددة للخيار ، تلبي متطلبات القياس المختلفة.
يستخدم مصدر الضوء الشبكي مولد الأشعة تحت الحمراء ، والذي يتميز بجهد منخفض ، تيار منخفض ، حجم صغير ، دورة حياة طويلة.

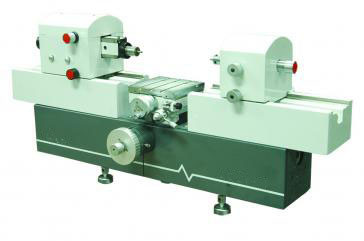

تستخدم آلة قياس الطول UNIDL-36H نظام قياس عالي الدقة ، وفقًا لمبدأ Abbe ، مما يوفر دقة قياس عالية.
تستخدم السلسلة نظام مقضب ضوئي عالي الأداء ونظام تقسيم فرعي ، بدقة عالية وثبات.
يتضمن برنامجًا قويًا ، ويعوض أخطاء القراءة والأخطاء الناتجة عن اختلاف درجات الحرارة ، وتحديد وظيفة نقاط التحول تلقائيًا.
المعلمات
نطاق القياس (مم):
البعد الخارجي: القياس المطلق 0-100 ، زيادة قياس 0-750
البعد الداخلي: باستخدام خطاف القياس الصغير ، (العمق 12 كحد أقصى ، الحد الأقصى للسمك 50): 10-480
باستخدام خطاف كبير (أقصى عمق 50 ، أقصى سمك 85): 30-450
باستخدام جهاز القياس الكهربائي: استخدام خطاف القياس الكهربائي هو 1-60 ، عند استخدام الخطاف العام هو 14-112
القرار: 0.1um
الدقة: (درجة الحرارة 20 درجة مئوية ± 0.2 درجة مئوية)
| نموذج | قياس البعد الخارجي | قياس البعد الداخلي |
| 36 دينار | 0.3 ميكرومتر | 0.7um |
| دينار 36 ح | 0.2um | 0.6um |
قياس قطر مركز الخيوط الداخلية:
باستخدام خطاف صغير (قطر صغير 13-30)
باستخدام خطاف كبير ، القطر الصغير 31-2 × (70 - سمك الجدار) ، الملعب: 0.5 - 6
قياس قطر المركز الخارجي (مم): كحد أقصى.200 ، الملعب 1-6
قياس القوة (N): 0 ، 1.5 ، 2.5
خطأ في عرض القيمة:
| نموذج | قياس البعد الخارجي | قياس البعد الداخلي |
| 36 دينار | 2σ≤0．2 ميكرومتر | 2σ≤0．4um |
| دينار 36 ح | 2σ≤0．1um | 2σ≤0．3um |
مرحلة العمل الشاملة: أبعاد التثبيت (مم) ، حوالي 160 × 160
نطاق ضبط الارتفاع (0-100) مم ، السفر العرضي: 25 مم
حول المحور Y مائل: ± 3 درجات ، دوران مرحلة العمل: ± 4 درجات
تحميل مرحلة العمل: 10 كجم
قياس أبعاد مطابقة القطر الداخلي للغطاء: φ6H7
القطر الخارجي لقضيب غطاء القياس وغطاء القياس المطابق الداخلي: φ6g6
بيئة العمل: درجة الحرارة 20 ℃ ± 0.5 ℃ ، الرطوبة ≤60٪ RH
الوزن: 170 كجم
الأبعاد (مم): 1060 × 390 × 450
