| مكان المنشأ: | الصين |
|---|---|
| اسم العلامة التجارية: | UNIMETRO |
| رقم الموديل: | UNIPJ-300AZ |
| الحد الأدنى لكمية: | 1 |
| الأسعار: | Discussible |
| تفاصيل التغليف: | حالة الخشب |
| وقت التسليم: | 5 عمل يوم |
| شروط الدفع: | T/T |
| القدرة على العرض: | 20 لكلّ شهر |
| دقة القياس: | ≤ (3 + L / 75) | حجم الشاشة (مم): | Ф 312 مم ، نطاق العرض> Ф300 (مع الخط المتقاطع) |
|---|---|---|---|
| نطاق الشاشة الدوارة: | 0 ° ～ 360 درجة | دقة زاوية الدوران: | 1 'أو 0.01 درجة |
| إضاءة: | 24V / 150W - مصباح هالوجين | ||
| تسليط الضوء: | العرض الرقمي الشخصي,آلة العرض الشخصي,profile projector machine |
||
سمات
عمودية عالية: تضمن تقنية التثبيت الناضجة عمودية المحور XY و XY و YZ.
دقة عالية: دقة قياس 3 + L / 75um ، رائدة في الصناعة.
التحميل الثقيل: يوفر التصميم الميكانيكي المتقدم ، ومرحلة الإصلاح ، حمولة قصوى تبلغ 50 كجم ، وتظل الدقة ثابتة في ظل التحميل الأقصى.
الهيكل البصري المتميز: يتميز جهاز العرض البصري من سلسلة UNIPJ بتصميم بصري رائع ، ويقدم للمستخدمين صورة واضحة ، ويزيل التأثير من مصدر ضوء البيئة.
قياس دقيق للزاوية: شاشة العرض A المحور يستخدم محول موضع صريف دائري بدلاً من المشفر التقليدي ، مما يلغي الخطأ الميكانيكي ورد الفعل العكسي ، ويضمن دقة عالية لقياس الزاوية.
مقدمة

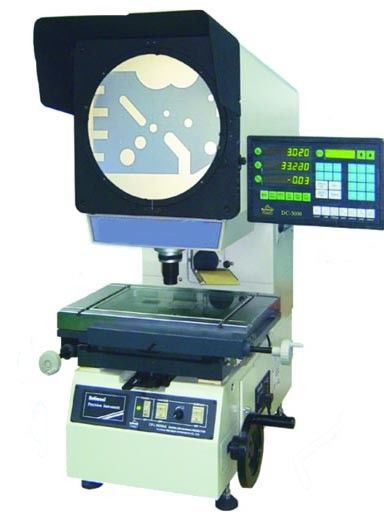

إن جهاز عرض الملف الشخصي من سلسلة UNIPJ-300AZ معروف جيدًا بنظامه البصري المتميز والتكبير الدقيق ، وخطأ قياس حافة الكنتور أقل من 0.08٪ عند استخدام ضوء الكفاف.كما تم تضمين مفتاح القدم ، مما يوفر عملية أكثر ملاءمة للمستخدمين.
يستخدم جهاز عرض الملف الشخصي من سلسلة UNIPJ-300AZ هيكل مرحلة الإصلاح.يقوم المستخدمون بتحريك الصندوق البصري للتركيز.مما يوفر قدرة تحميل أثقل بكثير لمرحلة العمل.كما يمكن أن يكون حجم السفر في المرحلة أكبر بكثير من النماذج التقليدية.
المعلمات
نموذج | الصورة السلبية | UNIPJ-3015A | UNIPJ-3020A | UNIPJ-3025A |
||
صورة إيجابية | UNIPJ-3015AZ | UNIPJ-3025AZ | UNIPJ-3025AZ |
|||
| جدول العمل | حجم المرحلة (مم) | 354 * 228 | 404 * 228 | 450 * 280 |
||
| حجم الزجاج (مم) | 210 * 160 | 260 * 160 | 306 * 196 |
|||
| المحور السيني ، السفر (مم) | 150 | 200 | 250 |
|||
| المحور ص ، السفر (مم) | 100 | 100 | 250 |
|||
| المحور Z ، السفر (مم) | 100 | 100 | 100 |
|||
| وزن | (كلغ) | 160 | 160 | 180 |
||
| البعد (L * W * H) | (مم) | 780 * 780 * 1100 | 780 * 780 * 1100 | 810 * 780 * 1120 |
||
| دقة القياس (أم) | & le (3 + L / 75) (L هي طول قطع العمل المراد قياسها ، الوحدة: مم) |
|||||
| الدقة (المحور السيني ، المحور الصادي) | 0.5 ميكرومتر |
|||||
شاشة جهاز العرض | حجم الشاشة (مم) | النطاق المستخدم ∅312> ∅300 (مع الخط المتقاطع) |
||||
نطاق الشاشة الدوارة | 0 ° ～ 360 درجة | |||||
دقة زاوية الدوران | 1 ‵ أو 0.01 درجة |
|||||
عدسة | تكبير | 10x (خيار) | 20X (خيار) | 50X (خيار) | 100X (خيار) |
|
| عرض الكائن (مم) | ∅60 | ∅30 | ∅15 | ∅6 |
||
| مسافة العمل (مم) | 77.7 | 44.3 | 38.4 | 25.4 |
||
| Max.Workpiece الارتفاع | 90 ملم | 90 ملم | 90 ملم | 90 ملم |
||
| نظام معالجة البيانات | يمكن استخدام نظام معالجة البيانات متعدد الوظائف DC-3000 الذي يظهر باللغة الإنجليزية ، لجمع البيانات وقياس النقطة والخط والدائرة والزاوية والمسافة. |
|||||
| إضاءة | إنارة الإرسال والانعكاس: مصباح هالوجين 24V / 150w. |
|||||
| قوة | 110 فولت / 220 فولت (تيار متردد) إجمالي الطاقة 50/60 هرتز = 400 واط |
|||||
| تبريد | من قبل المشجعين |
|||||
| مُكَمِّلات | طابعة Min-printer (خيار) ، وكاشف الحواف (اختياري) ، وبرنامج M2D (اختياري) وما إلى ذلك ، يرجى الرجوع إلى الملحقات الخاصة بـ Profile Projector للحصول على مزيد من التفاصيل |
|||||
