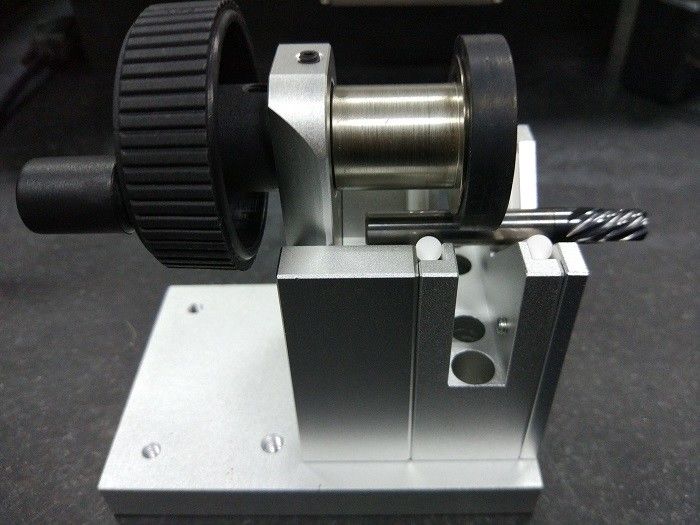

جهاز قياس القطر الأوتوماتيكي Cmm مكونات أداة قياس الليزر

أداة قياس الليزر CMM Fixture Kits أدوات اختبار القطر الأوتوماتيكية

مقدمة

يستخدم جهاز اختبار خطأ قطر أداة الطحن UTD503D نظرية قياس عدم التلامس الأوتوماتيكية بالكامل ، مما يزيل أخطاء القياس البشرية ويضر بالأدوات.يمكن للمستخدمين نقل البيانات إلى جهاز الكمبيوتر وتقارير الإخراج.

يقدم جهاز اختبار سلسلة UTD قياسًا سريعًا ، وهو أداة قوية لقياس أدوات الطحن والحفارات.زيادة جودة التصنيع وكفاءته وتقليل تكلفة التصنيع.

جهاز اختبار الليزر بأداة UTD503D قادر على قياس أقصى قطر دوران لأداة الطحن بشفرات مفردة أو مزدوجة ، وأقصى قطر خارجي لأداة طحن الشفرات المزدوجة ، وقيم نفاد أقطار الأدوات ، وفرق الارتفاع بين الشفرات.

متاح أيضًا للقطر الأقصى ، والقطر الأدنى ، ومتوسط ​​القطر ، والاستدارة وقيمة الجريان لجسم الأداة.يحتاج فقط إلى 3 ثوانٍ لإنهاء قياس قيمة نفاد القطر.

التكوين القياسي

مرحلة عمل التحكم الآلي من سلسلة TD

جهاز إختبار ليزر ياباني عالي الدقة

أدوات الطحن وبرامج قياس الحفارات

كمبيوتر صناعي

برنامج التحكم وإخراج البيانات

نظام محرك الخطوة

طريقة التوجيه الخطي HIWIN

داعم سيراميك عالي الدقة من النوع V

حدود

نطاق قياس الطول: 60-150 مم

قياس مدى القطر: 0.5-25mm

دقة القطر: ± 0.0015 مم

دقة قيمة الجريان: 0.003 مم

برمجة المستخدم

إخراج Excel

نقطة قياس إعداد المستخدم ، قياس قيمة نفاد القطر المتزامن

أداة الدوران التلقائي ، السرعة قابلة للبرمجة

قياس سرعة الحركة القابلة للبرمجة

وظيفة التحكيم التسامح

معلومات الشركة

عميلنا ووكيلنا

التعليمات
س 1: هل أنت مصنع أو شركة تجارية؟
A1: نحن مصنع ونمنحك أسرع رد خلال 24 ساعة.
Q2: ما هي شركتك بشكل رئيسي؟
A2: نحن ننتج بشكل أساسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM ، إلخ.
س 3: كيف تختار المواصفات المناسبة؟
A3: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة.
س 4: هل تقبل الخدمة المخصصة؟
A4: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل يمكننا أيضًا توفير الآلات المخصصة لاحتياجات العملاء.
س 5: ما هي فترة الضمان الخاصة بك؟
A5: فترة ضمان منتجاتنا هي سنة واحدة.جودة منتجاتنا مستقرة للغاية ، ولدينا تحسن كثيرا في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا.
