ملف تعريف السطح الاستقرائي القائم على المستشعر ونظام قياس الكفاف

Inductive Sensor-Based Surface Profile and Contour Measurement System
Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System Inductive Sensor-Based Surface Profile and Contour Measurement System
المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
رقم الموديل: SE2000
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حالة الخشب
شروط الدفع: T/T
القدرة على العرض: 15 مجموعة في الشهر
افضل سعر ﺎﺘﺼﻟ ﺍﻶﻧ
معلومات تفصيلية
الاستشعار: مستشعر الملف التعريفي البرمجيات: برنامج قياس كفاف CMS
مقدم الطلب: أداة، نظام ترشيح المحرك، بوش، قالب الحقن
إبراز:

,

,

roughness measuring instrument

منتوج وصف

نظام قياس ملف السطح والخطوط العريضة القائم على أجهزة الاستشعار الاستحواذية
حلول قياس ملامح السطح ومخطوطاتها
جميع الأسطح تحتوي على عناصر قابلة للقياس بما في ذلك الحجم والشكل والخام والتموج.المكونات عالية الدقة تتطلب تحليلا شاملا لجميع هذه العناصر لضمان أداء ومستوى عال من الجودة.
عناصر قياس السطح
  • الأبعاد:الأشكال الوظيفية للسطح المحددة بالعلاقات الخطيّة بين نصف قطرها، الزاوية، المسافة، والخصائص
  • الشكل:الانحراف عن شكل السطح المستهدف (المسطح، الكرة، المخروط، الخ) ، عادة ما يسببها خطأ الآلة
  • الخام:تغيرات في نسيج السطح الناجمة عن أدوات القطع أو عمليات التصنيع
  • الموجات:تأثيرات الآلة غير المثالية الناتجة عن الاهتزاز أو عدم كفاية الصلابة أو عوامل عدم استقرار العملية الأخرى
الميزات المميزة للسلسلة SE2000
تحقيق التوازن الأمثل بين الأداء والتكلفة مع نسبة استثنائية من السعر إلى الأداء.
  • مجموعة واسعة من أجهزة الاستشعار التحفيزية للتطبيقات متعددة الاستخدامات
  • قدرات قياس الخطوط العريضة ذات الدقة العالية على نطاق صغير
  • قياس الملفات الدقيقة بدقة استثنائية
تطبيقات القياس

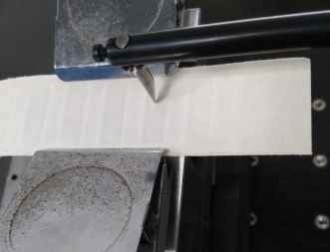

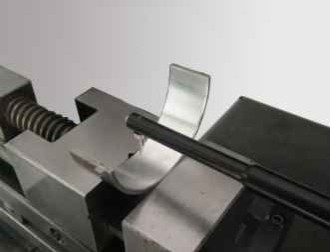

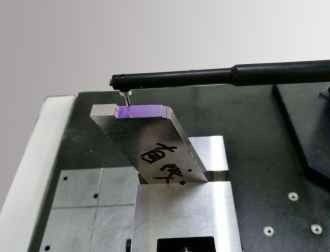

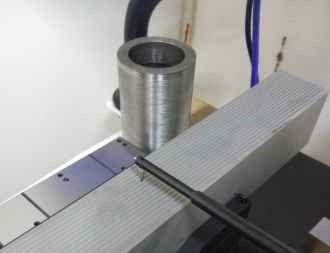

ملف تعريف السطح الاستقرائي القائم على المستشعر ونظام قياس الكفاف 0 ملف تعريف السطح الاستقرائي القائم على المستشعر ونظام قياس الكفاف 1 ملف تعريف السطح الاستقرائي القائم على المستشعر ونظام قياس الكفاف 2 ملف تعريف السطح الاستقرائي القائم على المستشعر ونظام قياس الكفاف 3
مواصفات SE2022G-tbo
المواصفاتتفاصيل
نطاق القياس - محور X120ملم
نطاق القياس - محور Z420ملم
نطاق القياس - محور Z1±0.5mm~±7.5mm/262144:1
Z1 الدقة الخطية0... 07%
دقة الزاوية± 1
التوالي0.3μm/100mm
سرعة القيادة في محور X0.05~20mm/s
سرعة القيادة على محور Z0.2~20mm/s
قدرات القياس
تحليل شامل للملفات بما في ذلك عناصر الخط من مختلف أسطح قطعة العمل ، وسمات النقطة ، وقياسات المسافة بين النقاط والخطوط ، وتحليل موقع العناصر بما في ذلك المسافة ،التوازي، عمودية، زاوية، عمق القناة، عرض القناة، نصف قطر، تحليل المستقيمة، تحليل التجاوف، وتحليل الملف.
عناصر النظام
جهاز استشعار الخطوط العريضة من سلسلة E

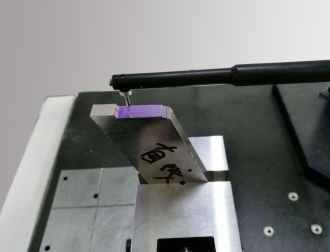

ملف تعريف السطح الاستقرائي القائم على المستشعر ونظام قياس الكفاف 4
  • القرار: 65536:1 / 262144:1
  • النطاق: ± 0.5mm ~ ± 5mm / ± 0.5mm ~ ± 7.5mm
  • دقة خطية: 0.15% / 0.07%
  • قوة القياس: 0.7mg
  • نسبة دقة / نطاق مرنة مع مزايا لا مثيل لها للمستشعرات الرقمية في تطبيقات قياس الخطوط العريضة الصغيرة
أنظمة القيادة
ملف تعريف السطح الاستقرائي القائم على المستشعر ونظام قياس الكفاف 5
Dsh محرك الضوضاء المنخفضة / Dch محرك السيراميك المنخفض الضوضاء(يمكن اختيارها بناءً على متطلبات الطلب)
  • السكك الحديدية: 100-150mm / 180 ~ 220mm
  • فترة العدد: 0.05~2μm / 0.05~5μm
  • مستوى المخطط: 0.3μm/100mm
  • القيمة المتبقية للخام: ≤0.005μm
  • الحد الأقصى لسرعة التحرك: 20 ملم/ثانية
  • الحد الأدنى لسرعة القياس: 0.1mm/s
  • يلبي جهاز التحكم منخفض الضوضاء متطلبات دقة قياس ملفات تعريف الأجزاء القياسية
  • قادرة على قياس Ra أكبر من 0.025 ميكرون مع جهاز استشعار الخامة
مكونات العمود
طابور Cnf عالي السرعة / طابور Cnfl عالي السرعة الطويل(يمكن اختيارها بناءً على متطلبات الطلب)
  • المدى: 320~420mm / 520~620mm
  • الحد الأقصى لسرعة التحرك: 20 ملم/ثانية
  • الحد الأدنى لسرعة الحركة: 0.2mm/s
  • دقة الموقع: 0.005 ملم
  • تصميم الأعمدة عالية السرعة مع بناء الإطار غير قابلة للتشوه
  • هيكل ناقل السرعة الدقيق مع نطاق سرعة واسع ودقة تحديد المواقع العالية
مكونات المنصة
ملف تعريف السطح الاستقرائي القائم على المستشعر ونظام قياس الكفاف 6
طاولة آلة MPE المتكاملة الايرغونومية
  • المادة: الرخام
  • المواصفات: 500*800، 500*1000
  • تصميم متكامل مع بنية صغيرة
  • صيانة مريحة وتوفير المساحة
  • التصميم الايرغونومي يقلل من تعب المشغل
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
ج1: نحن مصنع ونقدم الردود في غضون 24 ساعة.
س2: ما الذي تصنعه شركتك بشكل أساسي؟
ج2: نحن ننتج بشكل رئيسي آلات قياس الرؤية، آلات قياس الإحداثيات، مصابيح CMM و VMM، والمعدات ذات الصلة.
س3: كيفية اختيار المواصفات المناسبة؟
ج3: سيقوم فريقنا المهني بتوصية مواصفات أدوات القياس المناسبة بناءً على مجموعة منتجاتك ومتطلبات القياس.
س4: هل تقبل الخدمات المخصصة؟
ج4: نعم، نحن نقدم كل من الآلات القياسية والحلول المخصصة التي تتناسب مع احتياجات العملاء المحددة.
س5: ما هي فترة الضمان الخاصة بك؟
ج5: تنتج منتجاتنا بضمان لمدة عام واحد. نحن نحافظ على جودة منتج ثابتة مع تحسينات على المكونات القابلة للكسر لأداء موثوق به.
