نظام قياس كفاف رقمي عالي الدقة للتروس والبكرات والبراغي

High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws High-Accuracy Digital Contour Measurement System for Gears, Pulleys, and Screws
المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
رقم الموديل: SP2000
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حالة الخشب
شروط الدفع: T/T
القدرة على العرض: 15 مجموعة في الشهر
افضل سعر ﺎﺘﺼﻟ ﺍﻶﻧ
معلومات تفصيلية
الاستشعار: مستشعر الملف الشخصي الرقمي منخفض الضوضاء من سلسلة Php برمجة: نظام قياس وتحليل الملف الشخصي CAS
مقدم الطلب: ترس، بكرة، برغي، ترس حلزوني، إلخ
إبراز:

,

,

contour measuring equipment

منتوج وصف

نظام قياس الدوائر الرقمية عالية الدقة للدوائر والقلاعات والمسامير
نظام قياس محيط اختبار خشونة السطح
تتضمن العناصر القابلة للقياس لجميع الأسطح الحجم والشكل والخام والتموج. تتطلب العديد من المكونات ذات الوضوح العالي تحليل جميع هذه العناصر:
  • الأبعاد:الأشكال الوظيفية للسطح المحددة بالعلاقة الخطية بين نصف قطرها، الزاوية، المسافة، والسمات
  • الشكل:الانحراف عن الشكل المستهدف للأسطح (المسطح، الكرة، المخروط، الخ) ، عادة ما يسببها خطأ الماكينة
  • الخام:بسبب عوامل مثل أدوات القطع أو عمليات التصنيع
  • الموجات:تأثير الآلة غير المثالي الناجم عن الاهتزاز أو عدم كفاية الصلابة أو عوامل غير مستقرة أخرى في العملية
خصائص سلسلة SP2000
أفضل توازن بين الأداء والتكلفة مع نسبة السعر / الأداء الأفضل
  • مستشعر الخط الرقمي عالي الدقة
  • قياس الكوارث على نطاق واسع بدقة عالية وقياس الملفات الدقيقة
  • يستخدم UNIMETRO بشكل مبتكر جهاز استشعار رقمي جديد يوفر دقة خطية أفضل بـ 5 مرات من أجهزة الاستشعار الرقمية التقليدية
  • 10x القدرة على قياس المحاور الصغيرة مع تلبية متطلبات القياس على نطاق واسع
  • تتضمن التطبيقات النموذجية محامل الكرات ذات الخروط العميقة ، ومحامل الدوار الملتوية ، ومخالب المسمار الكروي لقيمة R ، وانحراف التكوين ، وقيمة Pt
تطبيقات القياس

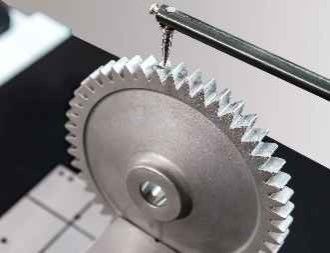

نظام قياس كفاف رقمي عالي الدقة للتروس والبكرات والبراغي 0
المعدات

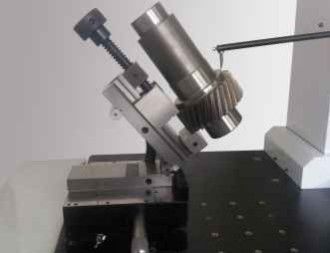

نظام قياس كفاف رقمي عالي الدقة للتروس والبكرات والبراغي 1
البوليه

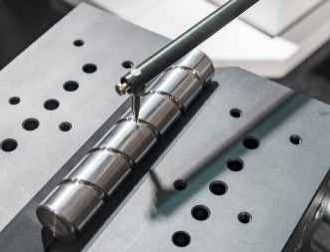

نظام قياس كفاف رقمي عالي الدقة للتروس والبكرات والبراغي 2
إربط

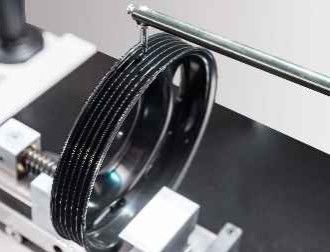

نظام قياس كفاف رقمي عالي الدقة للتروس والبكرات والبراغي 3
المعدات المدارية
المواصفات التقنية
المواصفات SP2012G-tdo
نطاق القياس
محور إكس 120ملم
محور Z 420ملم
محور Z1 ± 12.5 ملم
الدقة
Z1 الدقة الخطية ± ((0.8+ 0.15H)
القوس ± ((1.5+R/12) μm
الزاوية ± 1′
التوالي 0.5μm/100mm
سرعة القيادة
محور إكس 0.05~20mm/s
محور Z 0.2~20mm/s
وظائف القياس
تحليل الملفات الشخصية بما في ذلك عناصر الخط من مختلف أسطح قطعة العمل، وسمات النقطة، وقياسات المسافة بين النقاط والخطوط، وتحليل موقع العناصر بما في ذلك المسافة، والتوازي،عمودية، الزاوية، عمق القناة، عرض القناة، نصف قطر قادرة على تحليل الاستقامة، تحليل التشنج، وتحليل الملف الشامل.
عناصر النظام
مستشعر: سلسلة PHP مستشعر الملف الرقمي منخفض الضوضاء
نظام قياس كفاف رقمي عالي الدقة للتروس والبكرات والبراغي 4
  • الدقة: 0.02 - 0.1μm
  • النطاق: ±7.5-±30μm
  • دقة خطية: ± 0.7 + 0.05H
  • قوة القياس: 0.7kg
  • ضوضاء صغيرة جداً للجملة لقياس الملفات الدقيقة في نطاق واسع مع خطية ممتازة
سائق: DSH Low Noise Driver / DCH Low Noise السيراميكي السائق
نظام قياس كفاف رقمي عالي الدقة للتروس والبكرات والبراغي 5
  • السكك الحديدية: 100-150mm/180~220mm
  • فترة العدد: 0.05~2μm/0.05~5μm
  • مستقيمية المخطط: 0.3μm/100mm
  • القيمة المتبقية للخام: ≤0.005μm
  • الحد الأقصى لسرعة الحركة: 20 ملم/ثانية
  • الحد الأدنى لسرعة القياس: 0.1mm/s
  • يعمل محرك الضوضاء المنخفضة على تلبية متطلبات دقة قياس الملفات الشخصية للأجزاء القياسية
عضو العمود: عمود CNF عالي السرعة / عمود CNFL الطويل عالي السرعة
  • المدى: 320~420mm / 520~620mm
  • الحد الأقصى لسرعة الحركة: 20 ملم/ثانية
  • الحد الأدنى لسرعة التحرك: 0.2mm/s
  • دقة الموقع: 0.005 ملم
  • عمود عالي السرعة مع تصميم الإطار ، بناء غير قابل للتشوه طويل الأمد
مكونات المنصة: طاولة آلة MPE المتكاملة
  • المادة: الرخام
  • المواصفات: 500*800، 500*1000
  • تصميم متكامل مع هيكل مضغوط لصيانة مريحة
  • التصميم الايرغونومي يقلل من تعب المشغل
الأسئلة الشائعة
س1: هل أنت مصنع أو شركة تجارية؟
ج1: نحن مصنع ونقدم الردود في غضون 24 ساعة.
س2: ما الذي تنتجه شركتك بشكل رئيسي؟
ج2: نحن في المقام الأول تصنيع آلات قياس الرؤية، آلات قياس الإحداثيات، CMM و VMM الأجهزة، والمعدات ذات الصلة.
السؤال 3: كيفية اختيار المواصفات المناسبة؟
ج3: فريقنا المهني سوف يوصي بأدوات قياس مناسبة بناءً على متطلبات مجموعة منتجاتك وحجمها.
س4: هل تقبل الخدمة المخصصة؟
ج4: نعم، نحن نقدم كل من الآلات القياسية والحلول المخصصة التي تتناسب مع احتياجات العملاء.
س5: ما هي فترة الضمان الخاصة بك؟
ج5: فترة ضمان منتجاتنا هي سنة واحدة. لقد قمنا بتحسين الأجزاء القابلة للكسر لتعزيز استقرار المنتج وجودته.
