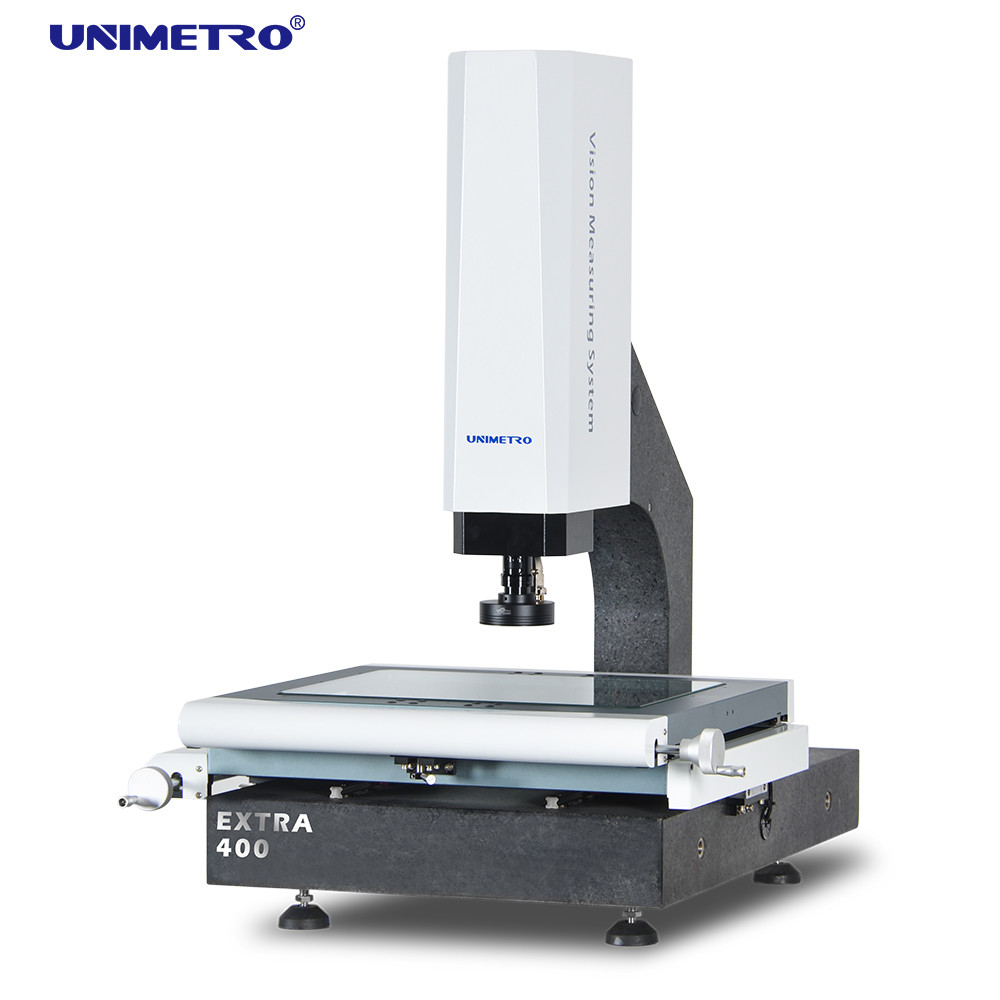

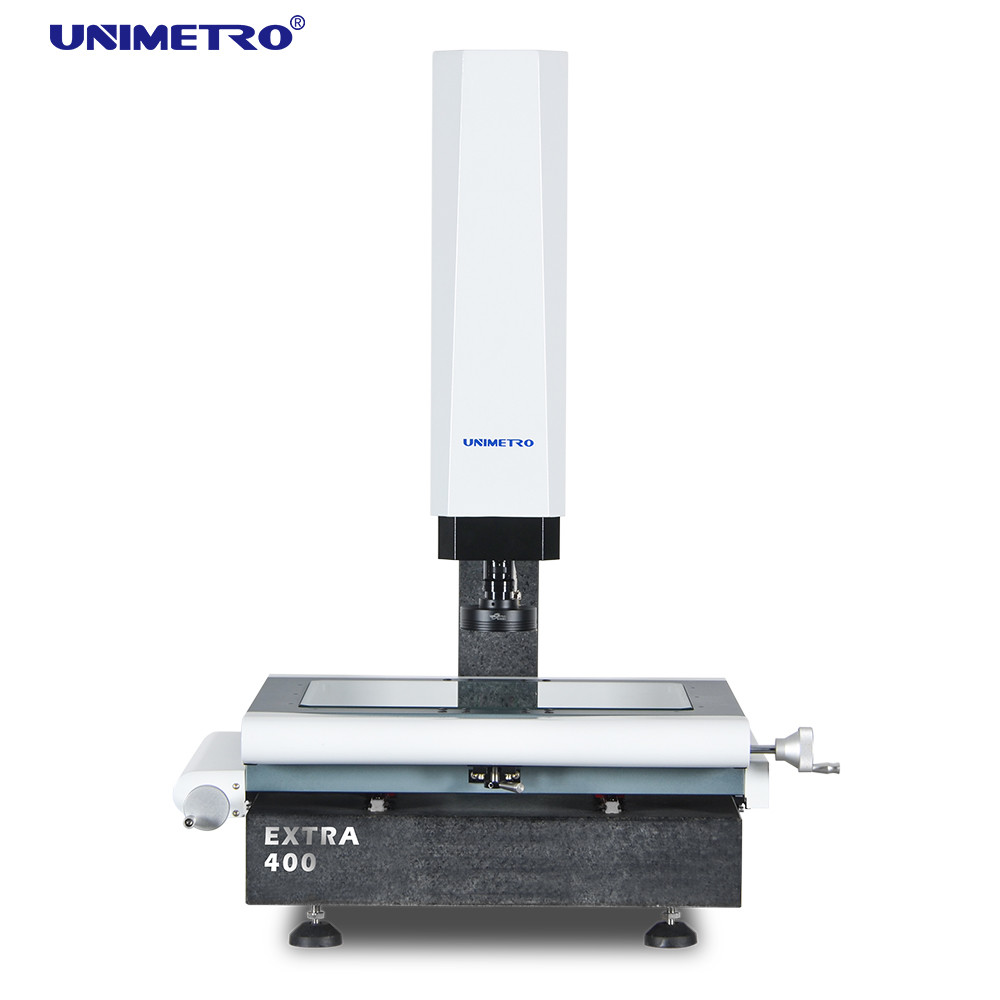

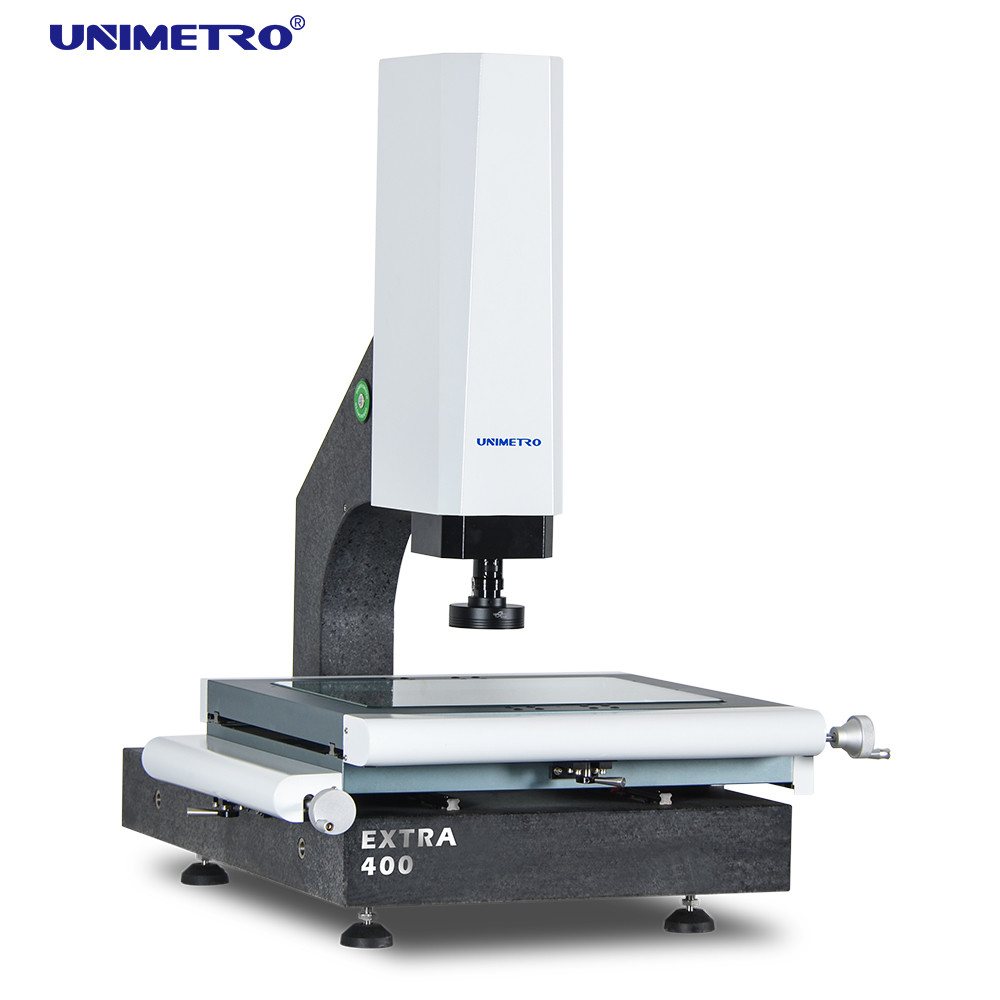

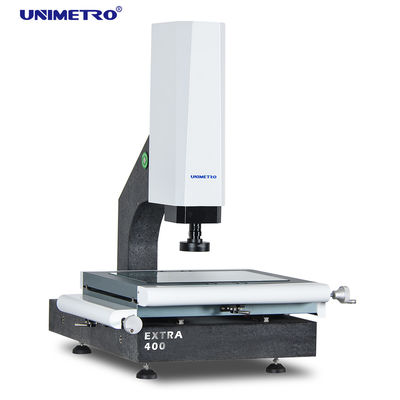

آلة قياس بصرية LED عالية الدقة للتحكم في الحركة سريعة الاستجابة (E300)

تتميز آلة القياس المرئي LED الخاصة بنا بالميزات التالية: ► قاعدة وعمود من الجرانيت، ثبات ممتاز؛

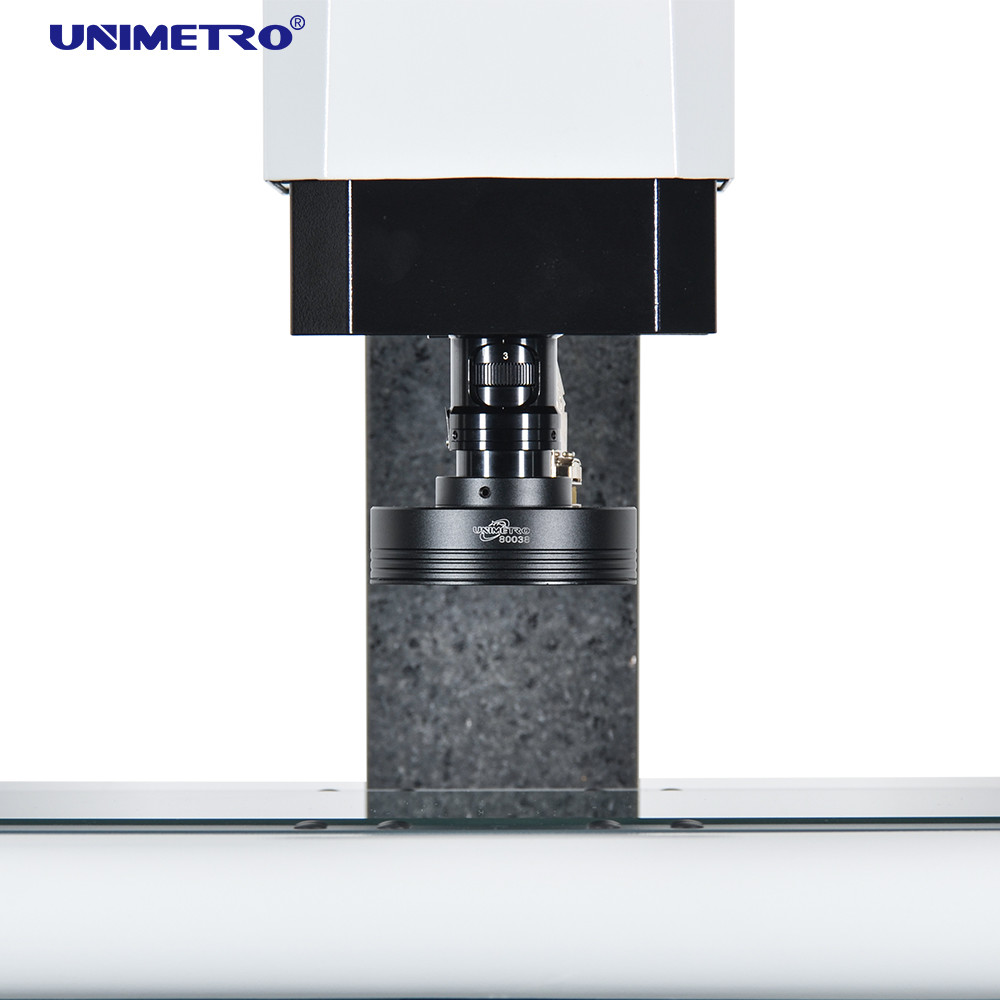

► يعتمد المحور Z دليلًا خطيًا عالي الدقة ونظام تحكم بمحرك سيرفو لتحقيق التركيز التلقائي، والقضاء على خطأ التركيز الاصطناعي، وتحسين دقة القياس وثباته؛
► مرحلة عمل من الألومنيوم، مما يجعل التحكم في الحركة سريع الاستجابة ومرنًا؛
► مصدر ضوء سطحي LED قابل للبرمجة مكون من 3 حلقات و 4 أقسام، ونظام مصدر ضوء محيطي LED متوازي الإرسال، ويمكن لوحدة تعديل الإضاءة المدمجة في البرنامج التحكم بحرية في سطوع الضوء في 3 حلقات و 4 مناطق.

تكوينات آلة القياس المرئي LED الخاصة بنا كما يلي:

● 3 محاور بمقاييس خطية بدقة 0.5 ميكرومتر
● وظيفة تركيز تلقائي عالية الأداء
● متوافق مع مسبار اللمس Renishaw
● مرحلة عمل من الألومنيوم وتأكسد صلب
● 3 حلقات 8 أقسام للتحكم في برنامج إضاءة حلقة LED وقابلة للبرمجة
● مسار ضوء متوازي للتحكم في برنامج ضوء محيطي LED وقابل للبرمجة
● كاميرا رقمية عالية الدقة بدقة 1.2 ميجابكسل
● صندوق تحكم أساسي مدمج
● التحكم الآلي في المحور Z
● دليل خطي HIWIN
● مولد نبض يدوي للتحكم في حركة المحور Z
● مع مؤشرات ليزر لتحديد المواقع والتركيز المساعد
● عدسة تكبير يدوية مسننة 0.7-4.5X مع مستشعر ردود فعل إشارة التكبير

الميزات

●3 محاور بمقاييس خطية بدقة 0.5 ميكرومتر
● وظيفة تركيز تلقائي عالية الأداء
● متوافق مع مسبار اللمس Renishaw
● مرحلة عمل من الألومنيوم وتأكسد صلب
● 3 حلقات 8 أقسام للتحكم في برنامج إضاءة حلقة LED وقابلة للبرمجة
● مسار ضوء متوازي للتحكم في برنامج ضوء محيطي LED وقابل للبرمجة
● كاميرا رقمية عالية الدقة بدقة 1.2 ميجابكسل
● صندوق تحكم أساسي مدمج
● التحكم الآلي في المحور Z
● دليل خطي HIWIN
● مولد نبض يدوي للتحكم في حركة المحور Z
● مع مؤشرات ليزر لتحديد المواقع والتركيز المساعد
● عدسة تكبير يدوية مسننة 0.7-4.5X مع مستشعر ردود فعل إشارة التكبير





المعلمات

معلمات آلة القياس المرئي LED الخاصة بنا كما هو موضح في الرسم البياني أدناه:

الموديل		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
الأبعاد (مم) (الطول * العرض * الارتفاع)		500*540*930	600*740*980	700*840*980	800*940*980
نطاق القياس (مم) (X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
دقة القياس (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
التكرار (μm)		2.5	2.5	2.5	3
الوزن (كجم)		140 كجم	190 كجم	240 كجم	290 كجم
الصورة والقياس	CCD	200 مم (يمكن رفعه وفقًا لمتطلبات العملاء)
	العدسة	عدسة تكبير يدوية مسننة 0.7-4.5X / عدسة تكبير تلقائي 1-10X
	التكبير	18-195X (للإشارة فقط. مع اختلاف الكاميرا والعدسة، سيختلف التكبير.)
	مجال الرؤية	8.1~1.3 مم
	مسافة العمل	108 مم
دقة المقياس الخطي		0.5 μm (0.1μm كخيار)
نظام القيادة		التحكم اليدوي في المحور X و Y، والتحكم CNC في الحلقة المغلقة للمحور Z ووظيفة التركيز التلقائي المتاحة
الإضاءة		4 أقسام قابلة للبرمجة من ضوء سطح حلقة LED، ضوء محيطي LED متوازي، 8 أقسام من ضوء حلقة LED، محوري، كخيار



وظيفة البرنامج

● إدخال ملف CAD والقياس
● مصفوفة الأجزاء والقياس الكلي
● التركيز التلقائي وقياس الارتفاع
● تساعد وظيفة التنقل في تحديد الموقع بسرعة
● وظيفة قياس هندسية قوية
● تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية
● برنامج مستخدم مرن
● إنشاء عناصر مرجعية
● وظيفة قوية للكشف عن الحواف
● دعم ملحقات خارجية متعددة
● الحساب التلقائي للتسامح الهندسي للعناصر
● قياس الإنتاج المعقد بسرعة وسهولة



معلومات الشركة

عميلنا ووكيلنا

الأسئلة الشائعة
س1: هل أنت مصنع أم شركة تجارية؟
ج1: نحن مصنع ونقدم لك أسرع رد في غضون 24 ساعة.
س2: ما هو مجال عمل شركتك بشكل أساسي؟
ج2: نحن ننتج بشكل أساسي آلة القياس الرؤيوي، وآلة القياس الإحداثي، وتركيبات CMM&VMM، إلخ.
س3: كيف تختار المواصفات المناسبة؟
ج3: طالما أنك تخبرنا بتنوع وحجم المنتج المراد قياسه، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة.
س4: هل تقبل الخدمة المخصصة؟
ج4: بالتأكيد! يمكننا توفير الآلات النموذجية فحسب، بل وأيضًا الآلات المخصصة لتلبية احتياجات العملاء.
س5: ما هي فترة الضمان الخاصة بك؟
ج5: فترة ضمان منتجاتنا هي سنة واحدة. جودة منتجاتنا مستقرة جدًا، وقد قمنا بتحسين الكثير من الأجزاء القابلة للكسر. يمكنك أن تطمئن إلى جودة منتجاتنا.
