    تفاصيل المنتج:

    مكان المنشأ: الصين
    اسم العلامة التجارية: UNIMETRO
    رقم الموديل: SER1000

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 1
    تفاصيل التغليف: حالة الخشب
    شروط الدفع: T/T
    القدرة على العرض: 15 مجموعة في الشهر
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    المستشعر: الاستشعار التعريفي الشخصي خشونة البرمجيات: نظام قياس الشخصية CMS ونظام قياس خشونة السطح RMW ونظام التحليل
    طالب: يمكن زيت الفرامل ، الفرامل النفط cana ، الربيع ، سيارة الربط الترباس الخ

    نظام قياس كفاف خشونة السطح

    عالمي خشونة السطح ونظام قياس محيط جنبا إلى جنب آلة قياس profilometer خشونة الاستشعار

    وصف المنتج

    أساس تحليل قياس الشخصية خشونة

    تشمل العناصر القابلة للقياس لجميع الأسطح الحجم والشكل والخشونة والموجة. تحتاج العديد من المكونات البارزة إلى تحليل جميع العناصر المذكورة أعلاه.

    ◆ الأبعاد: الأشكال الوظيفية السطحية المحددة بواسطة العلاقة الخطية بين نصف القطر والزاوية والمسافة والميزات.
    ◆ الشكل: الانحراف عن الشكل المستهدف للسطح (المستوى ، الكرة ، المخروط ، وما إلى ذلك) ، والذي يحدث عادة بسبب خطأ في الجهاز
    ◆ الخشونة: ناتجة عن عوامل مثل أدوات القطع أو عمليات القطع
    ◆ Waviness: تأثير غير مثالي للماكينة ناتج عن الاهتزاز ، وعدم كفاية الصلابة أو غيرها من العوامل غير المستقرة في هذه العملية

    سلسلة SER1000

    الميزات: النوع القياسي ، وانخفاض تكلفة الاستخدام

    ● استشعار الملف الاستقرائي

    ● لا قياس خشونة الرصاص

    ● مجموعة صغيرة عالية الدقة قياس الملف

    ● خشونة وقياس الملف الشخصي مركب

    قياس القضية

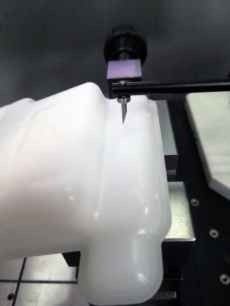

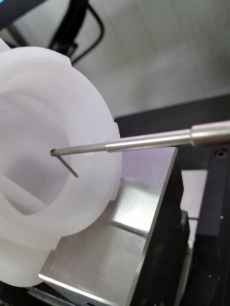

    زيت الفرامل يمكن زيت الفرامل cana

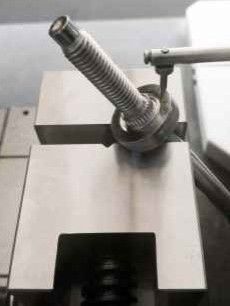

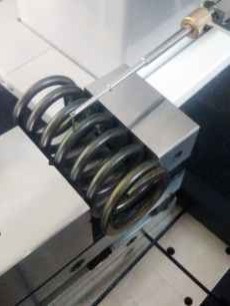

    ربيع سيارة الربط الترباس

    الحجم الموصى به

    رقم المواصفات
    SER1143G-ساك
    نطاق القياس
    X-محور
    100MM
    Z المحور
    320MM
    Z1 المحور
    C: ± 5mm R: ± 400µm
    دقة كفاف
    Z1 الدقة الخطية ¹
    0.15٪ FS
    حزب العمال
    0.3μm ±
    زاوية
    ± 2'
    استقامة
    0.5μm / 100MM
    دقة خشونة
    الدقة الخطية
    ± 7٪
    الضوضاء المتبقية
    ≤0.025μm
    قيمة مكررة
    1δ≤3nm
    قطع الطول الموجي
    0.025،0.08،0.25،0.8،2.5،8mm
    طول التقييم
    λcX2،3،4،5،6،7
    سرعة القيادة
    X-محور
    0.1 ~ 10MM / ثانية
    Z المحور
    0.5-10mm / ثانية
    وظيفة القياس
    الملف الشخصي
    عناصر الخط لأنواع مختلفة من أسطح الشغل ، ميزات النقطة ، المسافة بين النقاط والنقاط ، المسافة بين الخطوط والخطوط ، موضع كل عنصر بما في ذلك المسافة ، التوازي ، العمودية ، الزاوية ، عمق الأخدود ، عرض الأخدود ، نصف القطر ، يمكن إجراء تحليل الاستقامة ، تحليل التحدب ، تحليل الملف الشخصي
    خشونة

    وظيفة الخشونة: Ra ، Rp ، Rv ، Rz (jis) ، R3z ، RzDIN ، Rzj ، Rmaz ، Rc ، Rt ، Rq ، Rsk ، Rku ، Rsm ، Rsm ، Rsm ، Rs ، RΔk ، Rk ، Rpk ، Mr1 ، Mr2 ، رويدة
    معلمة Waviness: Wa ، Wt ، Wp ، Wv ، Wz ، Wq ، Wsm ، Wsk ، Wku ، Wmr
    المعلمة الكنتورية الأصلية: Pa ، Pt ، Pp ، Pv ، Pz ، Pq ، Psm ، Psk ، Pku ، Pmr

    مكونات النظام

    الاستشعار: P سلسلة الرقمية كفاف الاستشعار


    ● نسبة الدقة: 65536: 1/262144: 1


    ● المدى: R: µ 400µm / ± 600µm / ، C: ± 5mm / ± 7.5mm


    ● الدقة الخطية: R: ± 7 ٪ / ± 4 ٪ ، C: 0.15 ٪ / 0.07 ٪


    ● الضوضاء المتبقية: .00.025µm / ≤0.02µm

    ● الإحالة الخشونة: دليل ، لا يوجد دليل


    ● وصف الميزة: لا يمكن لمستشعر الحث المدمج عالي الدقة أن يدرك قياس الخشونة فقط ولكن أيضًا قياس الملف الشخصي. لا يمكن تحقيق التبديل من خشونة وظيفة قياس الشخصية فقط عن طريق تغيير إبرة القياس.

    سائق: DS سائق قياسي / سائق السيراميك Dc ( يمكن أن تختار وفقا لاحتياجاتك)

    ● السفر بالسكك الحديدية: 100-150 مم


    ● الفاصل الزمني: 0.2 ~ 2µm


    ● كونتور استقامة: 0.5µm / 100mm


    ● خشونة القيمة المتبقية: µ0.02µm


    ● أقصى سرعة الحركة: 10MM / ثانية


    ● الحد الأدنى لسرعة القياس: 0.1 مم / ثانية


    ● وصف الميزة: محرك قياسي ، يمكن أن يفي الأداء بمتطلبات دقة قياس محيط الجزء ، مع مستشعر خشونة يمكن أن يلبي احتياجات القياس من Ra أكبر من 0.1 ميكرون

    عضو العمود: عمود نوع قياسي Cns / عمود طويل نوع قياسي Cnsl

    (يمكن أن تختار وفقا لاحتياجاتك)

    ● المدى: 320 ~ 420mm / 520 ~ 620mm


    ● أقصى سرعة الحركة: 10MM / ثانية


    ● الحد الأدنى لسرعة الحركة: 0.5 مم / ثانية


    ● دقة تحديد المواقع: 0.01 مم


    ● وصف الميزة: تصميم خفيف الوزن ، عمود من نوع الإطار ، واستخدام طويل الأجل دون تشوه

    مكونات النظام الأساسي: Mpm آلة قياسية متكاملة

    ● المواد: الرخام


    ● المواصفات: 500 * 800،500 * 1000


    ● وصف الميزة: تصميم من قطعة واحدة ، وهيكل مدمج ، وسهولة الصيانة وتوفير
