جهاز قياس محيط رقمي نوع حثي / معدات قياس الملف

جهاز قياس محيط رقمي نوع حثي / معدات قياس الملف

    • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment
    • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment
    • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment
    • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment
  • Digital Contour Measuring Machine Inductive Type / Profile Measuring Equipment

    تفاصيل المنتج:

    مكان المنشأ: الصين
    اسم العلامة التجارية: UNIMETRO
    رقم الموديل: SE1000

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 1
    تفاصيل التغليف: حالة الخشب
    شروط الدفع: T/T
    القدرة على العرض: 15 مجموعة في الشهر
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    المستشعر: نوع حثي قياسي كفاف الاستشعار البرمجيات: نظام قياس محيطات CMS
    طالب: SE1618 ، SE موقف منحنى خشونة 2 1517 ، عدسة شبه كروية ، شاشة الهاتف المحمول وغيرها

    النوع الرقمي كونتور قياس قياس آلة التعريف

    حثي نوع آلة قياس كفاف

    نوع الرقمية كونتور قياس آلة الاستقراء نوع التعريف آلة قياس profilometer

    وصف المنتج

    أساس تحليل قياس الشخصية خشونة

    تشمل العناصر القابلة للقياس لجميع الأسطح الحجم والشكل والخشونة والموجة. تحتاج العديد من المكونات البارزة إلى تحليل جميع العناصر المذكورة أعلاه.

    ◆ الأبعاد: الأشكال الوظيفية السطحية المحددة بواسطة العلاقة الخطية بين نصف القطر والزاوية والمسافة والميزات.
    ◆ الشكل: الانحراف عن الشكل المستهدف للسطح (المستوى ، الكرة ، المخروط ، وما إلى ذلك) ، والذي يحدث عادة بسبب خطأ في الجهاز
    ◆ الخشونة: ناتجة عن عوامل مثل أدوات القطع أو عمليات القطع
    ◆ Waviness: تأثير غير مثالي للماكينة ناتج عن الاهتزاز ، وعدم كفاية الصلابة أو غيرها من العوامل غير المستقرة في هذه العملية

    سلسلة SE1000

    الميزات: النوع القياسي ، وانخفاض تكلفة الاستخدام

    استشعار الملف الاستقرائي ، قياس محيط كفاف صغير المدى عالي الدقة


    القيمة المطلقة للدقة الخطية لمستشعر حثي محدودة بالنطاق ، أي أنه كلما كان المدى أكبر ، انخفضت الدقة. يحدد مبدأ القياس الخاص به أقصى درجات الدقة ويمكن تقسيمه بشكل خطي بلا حدود ، لذلك لا توجد مشكلة دقة متأصلة.
    في الصناعة ، تُستخدم مقاييس التعريف الاستقرائية عمومًا لقياس سطح الكنتور على نطاق صغير ، مثل مقدار الأسطوانة والمضمار في صناعة المحامل (المطلوب عمومًا أن يكون 5 ~ 10μm) ، وقياس سمك شاشة الهاتف المحمول ، والإضاءة الخلفية في الهاتف المحمول صناعة طلاء الشاشة وقياس سمك طلاء الدوائر المطبوعة.

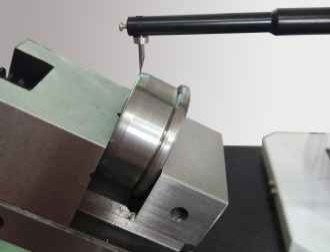

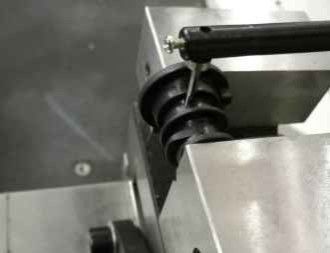

    قياس القضية

    SE1618 SE موقف منحنى خشونة 2 1517

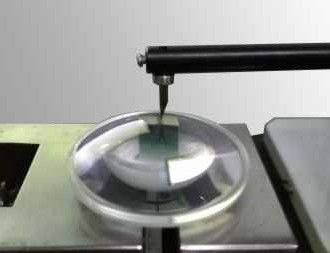

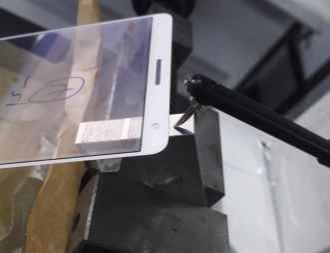

         عدسة شبه كروية شاشة الهاتف المحمول

    الحجم الموصى به

    رقم المواصفات
    SE1123G-ساك
    نطاق القياس
    X-محور
    100MM
    Z المحور
    320MM
    Z1 المحور
    ± 0.5mm و~ ± 5MM / 65536: 1
    صحة
    Z1 الدقة الخطية ¹
    0.15٪ FS
    حزب العمال
    0.3μm ±
    زاوية
    ± 2'
    استقامة
    0.5μm / 100MM
    سرعة القيادة
    X-محور
    0.1 ~ 10MM / ثانية
    Z المحور
    0.5-10mm / ثانية
    وظيفة القياس
    الملف الشخصي
    عناصر الخط لأنواع مختلفة من أسطح الشغل ، ميزات النقطة ، المسافة بين النقاط والنقاط ، المسافة بين الخطوط والخطوط ، موضع كل عنصر بما في ذلك المسافة ، التوازي ، العمودية ، الزاوية ، عمق الأخدود ، عرض الأخدود ، نصف القطر ، يمكن إجراء تحليل الاستقامة ، تحليل التحدب ، تحليل الملف الشخصي.

    مكونات النظام

    الاستشعار: سلسلة E حثي الملف الاستشعار


    ● نسبة الدقة: 65536: 1/262144: 1


    ● المدى: ± 0.5mm ~ ± 5mm / ± 0.5mm ~ ± 7.5mm


    ● الدقة الخطية: 0.15 ٪ / 0.07 ٪


    ● قياس القوة: 0.7mg


    ● وصف الميزة: تتميز نسبة الدقة / المدى المرنة بمزايا لا مثيل لها على أجهزة الاستشعار الرقمية في متطلبات قياس الملف الشخصي الصغير.

    سائق: DS سائق قياسي / سائق السيراميك Dc ( يمكن أن تختار وفقا لاحتياجاتك)

    ● السفر بالسكك الحديدية: 100-150 مم


    ● الفاصل الزمني: 0.2 ~ 2µm


    ● كونتور استقامة: 0.5µm / 100mm


    ● خشونة القيمة المتبقية: µ0.02µm


    ● أقصى سرعة الحركة: 10MM / ثانية


    ● الحد الأدنى لسرعة القياس: 0.1 مم / ثانية


    ● وصف الميزة: محرك قياسي ، يمكن أن يفي الأداء بمتطلبات دقة قياس محيط الجزء ، مع مستشعر خشونة يمكن تلبية احتياجات القياس من Ra أكبر من 0.1 ميكرون

    عضو العمود: عمود نوع قياسي Cns / عمود طويل نوع قياسي Cnsl

    (يمكن أن تختار وفقا لاحتياجاتك)

    ● المدى: 320 ~ 420mm / 520 ~ 620mm


    ● أقصى سرعة الحركة: 10MM / ثانية


    ● الحد الأدنى لسرعة الحركة: 0.5 مم / ثانية


    ● دقة تحديد المواقع: 0.01 مم


    ● وصف الميزة: تصميم خفيف الوزن ، عمود من نوع الإطار ، واستخدام طويل الأجل دون تشوه

    مكونات النظام الأساسي: Mpm آلة قياسية متكاملة

    ● المواد: الرخام


    ● المواصفات: 500 * 800،500 * 1000


    ● وصف الميزة: تصميم من قطعة واحدة ، وهيكل مدمج ، وسهولة الصيانة وتوفير
