أجهزة قياس بصرية 0.1um / VMA4030 مع وظيفة التركيز السريع

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: فائقة
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 15 ~ 20 يوم عمل
شروط الدفع: T/T
القدرة على العرض: 20 لكلّ شهر
معلومات تفصيلية
اسم المنتج: أجهزة قياس بصرية البعد: 1750 * 920 * 1700
نطاق القياس: 400 * 300 * 200 ملم دقة القياس: 2.5 + لتر / 200 ميكرومتر
التكرار: 2.5 دقة المقياس الخطي: 0.1um
نظام القيادة: تحكم CNC ، نظام قيادة سيرفو AC ذو حلقة قريبة ، عصا تحكم ، ماوس أو تحكم في لوحة المفاتيح إضاءة: قابل للبرمجة 8 أقسام LED ضوء حلقة متوازية كفاف ضوء LED
تسليط الضوء:

شاشة قراءات رقمية

,

قراءات رقمية

,

معدات قياس بصرية 0.1um


منتوج وصف

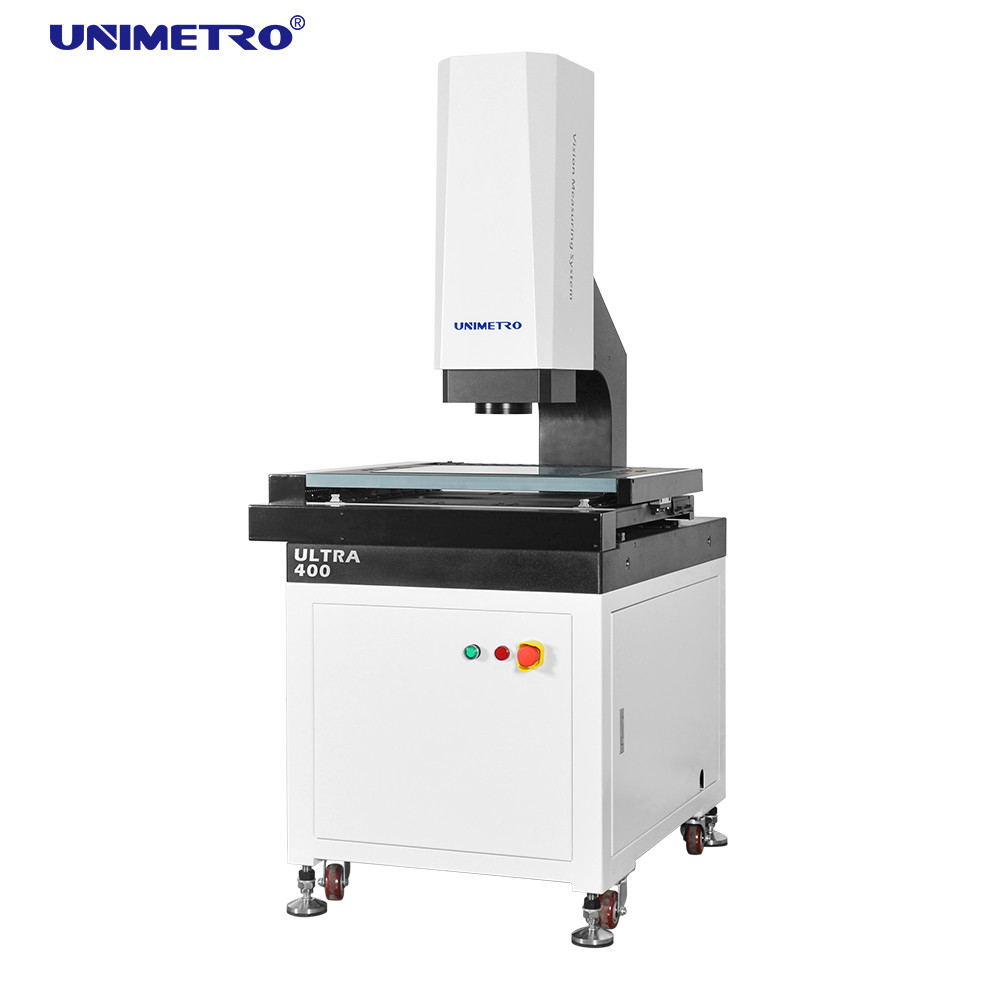

أجهزة قياس بصرية 0.1um / VMA4030 مع وظيفة التركيز السريع

معدات القياس البصرية من سلسلة ULTRA هي عبارة عن آلة قياس رؤية أوتوماتيكية عالية الدقة ناتئة تم تطويرها لقياس GD & T مع تحكم آلي بثلاثة محاور.وهي مجهزة بالتركيز التلقائي والتحكم التلقائي في الإضاءة والحركة التلقائية لتكوين الأجهزة والبرامج لجعل قياس الأبعاد الخطية والهندسية بسرعة ودقة.





خصائص المعدات

◆ مراقبة تفاصيل الجودة

Ø قاعدة وعمود من الجرانيت ، استقرار ممتاز ؛

Ø مرحلة عمل الألمنيوم ، اجعل التحكم في الحركة يتفاعل بسرعة ومرونة ؛

Ø مرحلة العمل مع معالجة سطح الأكسدة الصلبة المضادة للخدش ؛

Ø قياسي مع دليل خطي دقيق ، لولب كروي للطحن ، ومحرك مؤازر AC ، إلخ ، لضمان دقة واستقرار نظام الحركة ؛

Ø نظام تحكم متكامل ، مدمج مع التحكم في الحركة ، وجميع عناصر التحكم في الإشارة كإضاءة وقراءة مقياس خطي ، يضمن أداء الجهاز مستقرًا للغاية.



◆ تكوين عالي الأداء

Ø XYZ ثلاثة محاور التحكم الآلي CNC وتحديد المواقع بدقة ؛
Ø 0.1 um مقياس خطي زجاجي عالي الدقة لضمان دقة تحديد المواقع ودقة القياس للنظام ؛
Ø كاميرا ملونة عالية الدقة من GIGA لتلبية احتياجات المراقبة الواضحة والقياس الدقيق ؛
Ø عدسة تكبير / تصغير عالية الدقة 6.5x ، مضاعفة دقيقة وتصحيح بكسل واحد مطلوب فقط ؛
Ø مع السطح القابل للبرمجة 5-ring 8-Division LED الإضاءة الباردة وإضاءة LED المتوازية وتعديل الضوء الذكي المدمج ، يمكنه التحكم تلقائيًا في السطوع في القسم 8 وتحقيق تعديل سطوع بمستوى 256 بذكاء.



◆ مرونة في التوسع

Ø أنواع متعددة من أجهزة الاستشعار غير المتصلة ونظام التثبيت السريع متاحة للخيار ، والتي يمكن أن تلبي متطلبات القياس المختلفة من العملاء المختلفين
يتوفر مصباح الحلقة LED الملون القابل للتحويل لسلسلة ULTRA ، مما يجعل السلسلة أكثر مرونة وقوة لأجزاء مختلفة مع أنواع مختلفة من المواد أو الأشكال ، ويوفر تطبيق قياس أكثر قوة.
Ø بفضل المرونة المرنة لسلسلة ULTRA ، فهي متوافقة مع مسبار اللمس ، وأجهزة استشعار القياس غير المتصلة وذراع الروبوت ، مما يزيد بشكل كبير من كفاءة القياس.



مقدمة الوظائف

- يمكن للبرنامج التعرف تلقائيًا على الخطوط والدوائر مثل العناصر وقياسها تلقائيًا.
- يوفر البرنامج وظائف معالجة ذكية مثل التحذير باللون الأحمر خارج نطاق التسامح ، والتوقف عن التسامح ، وإيقاف فشل القياس ، والقياس اليدوي ، وتخطي التنفيذ ، والتنفيذ الإلزامي ، وما إلى ذلك.
- يوفر البرنامج وظيفة ضبط نقطة التوقف ، والتي يمكن أن تحقق التبديل الذكي بين القياس اليدوي والقياس التلقائي.
- يمكن لوظيفة القياس بالليزر القوية أن تدرك بسهولة المشكلات مثل قياس التسطيح عالي السرعة ، والنتوء الصغير ، والنقطة المقعرة ، وزاوية V ، ومسح السطح المنحني عالي الدقة.
- يوفر البرنامج وظيفة مؤشر التعتيم المساعدة لتجنب الخطأ الناجم عن شدة الضوء وتحسين دقة وكفاءة المختبر.





حدود

نموذج

الترا 300

الترا 400

الترا 500

الترا 600

انتقال المحور X / Y (مم)

300 × 200

400 × 300

500 × 400

600 × 500

سفر المحور Z

200 مم (يمكن رفعها وفقًا لمتطلبات العملاء)

مقياس خطي لمحور X / Y / Z-3

دقة مقياس الزجاج الخطي: 0.1um

وضع التوجيه

دليل خطي دقيق ، دليل منزلق مزدوج المسار.

وضعية التشغيل

تحكم جويستيك ، تشغيل الماوس ، برنامج الكشف التلقائي.

دقة

المحور XYZ: ≤2.5 + L / 200um

التكرار

± 2.5 ميكرومتر

نظام الفيديو

اتفاقية مكافحة التصحر

كاميرا CCD ملونة عالية الوضوح 1/3 بوصة

عدسة

6.5X تابع النقر فوق عدسة التكبير ؛التكبير البصري: 0.7X-4.5X ؛تكبير الفيديو: 26X ~ 172X (شاشة 21.5 بوصة)

نظام الإضاءة

محيط شكل

إضاءة كفاف LED متوازية

سطح

0 ~ 255 إضاءة سطحية LED ذات 5 حلقات و 8 أقسام قابلة للضبط

تكبير

0.7X ~ 4.5X

برامج القياس

UNIMETRO 2D برنامج قياس تلقائي بالكامل

سعة التحميل

± 2.5 ميكرومتر

بيئة العمل

25 كجم

مزود الطاقة

درجة الحرارة 20 ℃ ± 2 ℃ ، نطاق الرطوبة <2 ℃ / ساعة ، الرطوبة 30 ~ 80٪ ، الاهتزاز <0.002 جم ، <15 هرتز

الأبعاد (عرض * عمق * ارتفاع) (مم)

220 فولت / 50 هرتز / 10 أمبير

الأبعاد (عرض * عمق * ارتفاع) (مم)

1600 * 780 * 1700

1750 * 920 * 1700

1900 × 1080 × 1700

1050 * 1280 * 1700

الوزن الصافي / كغ)

380

450

600

800
