البعد: | 1700 * 1180 * 1750 ملم | الوزن الصافي: | 1500 كجم |
---|---|---|---|
السفر X / Y: | 500 × 600 | دقة: | ≤3 + لتر / 200 ميكرومتر |
التكرار: | 3um | ||
تسليط الضوء: | آلة قياس الرؤية PCB,آلة قياس الرؤية الأوتوماتيكية الكاملة,آلة قياس رؤية مسبار اللمس |

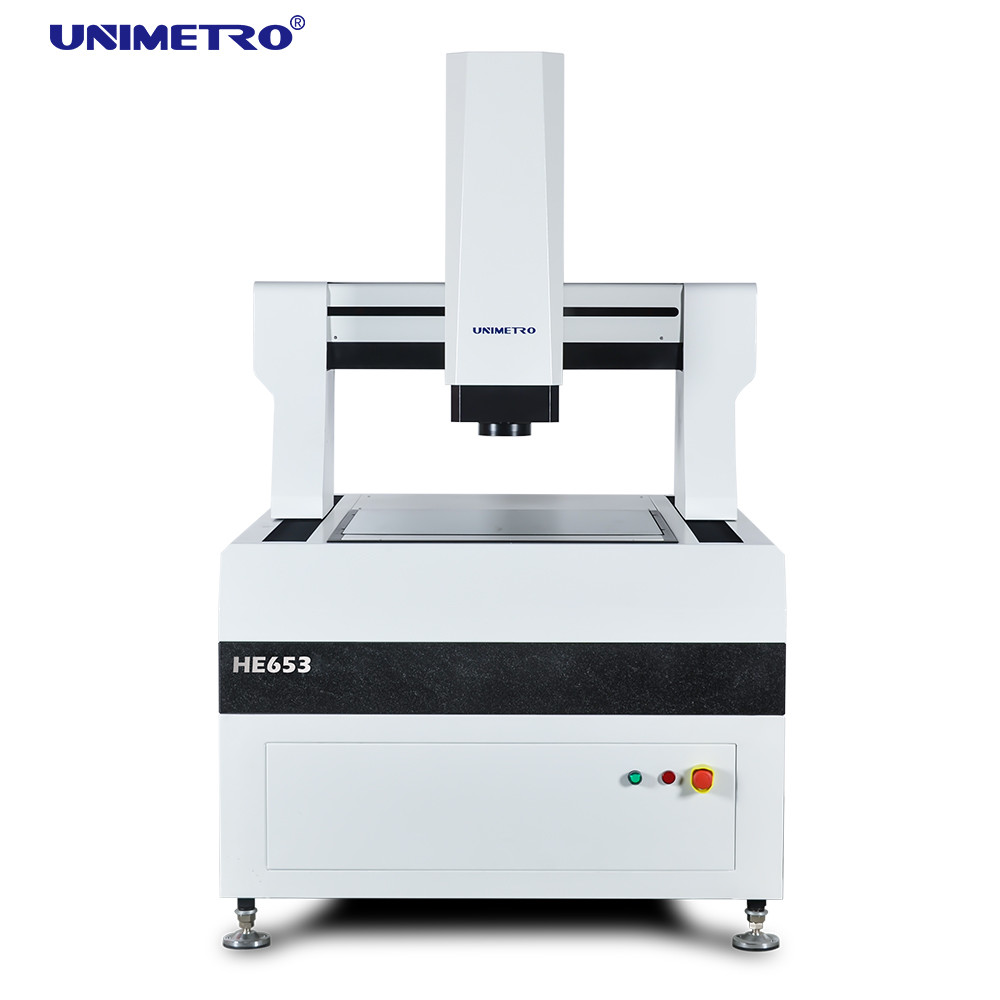

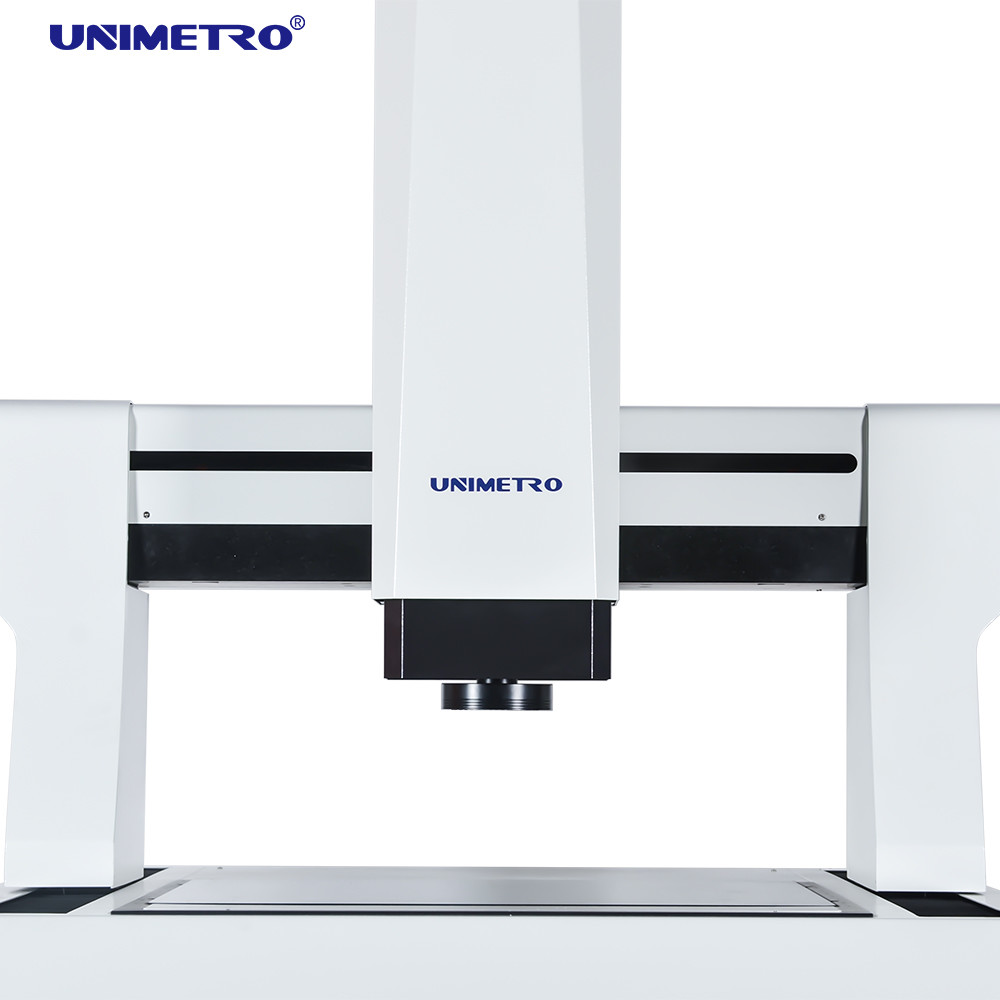

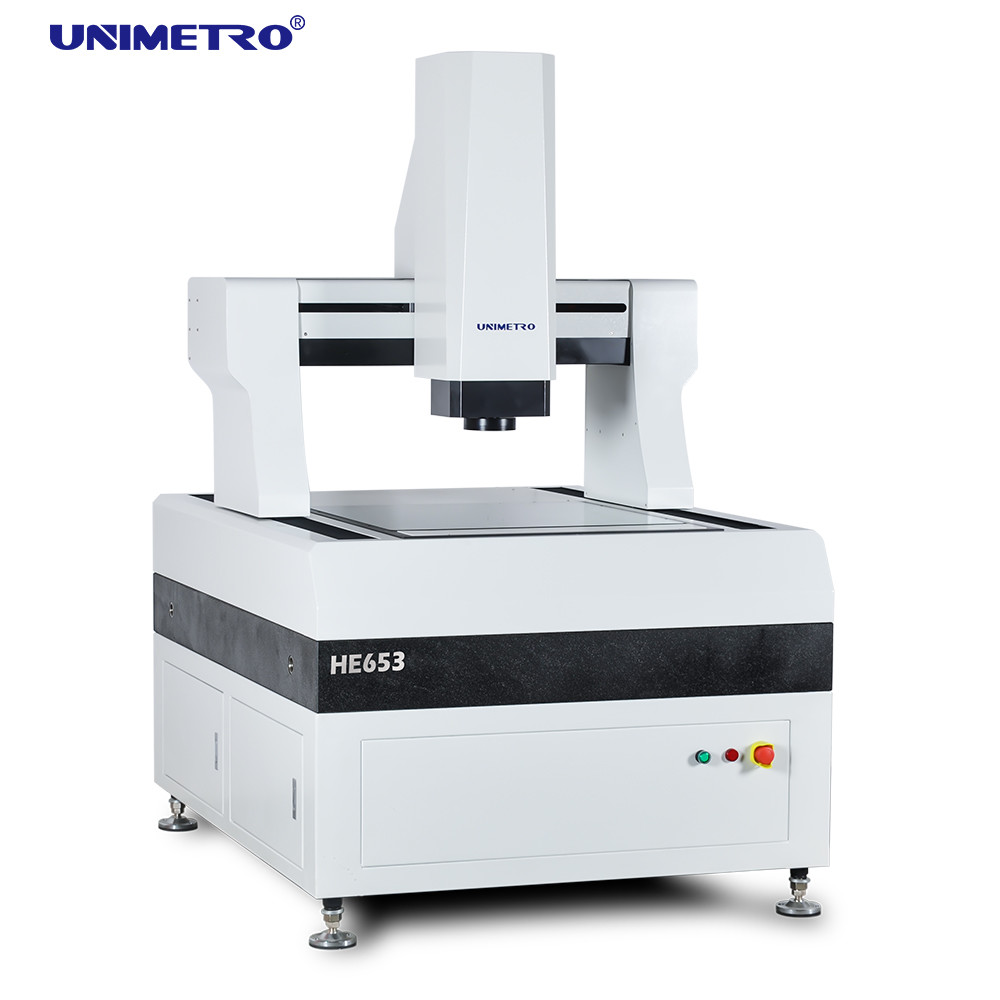

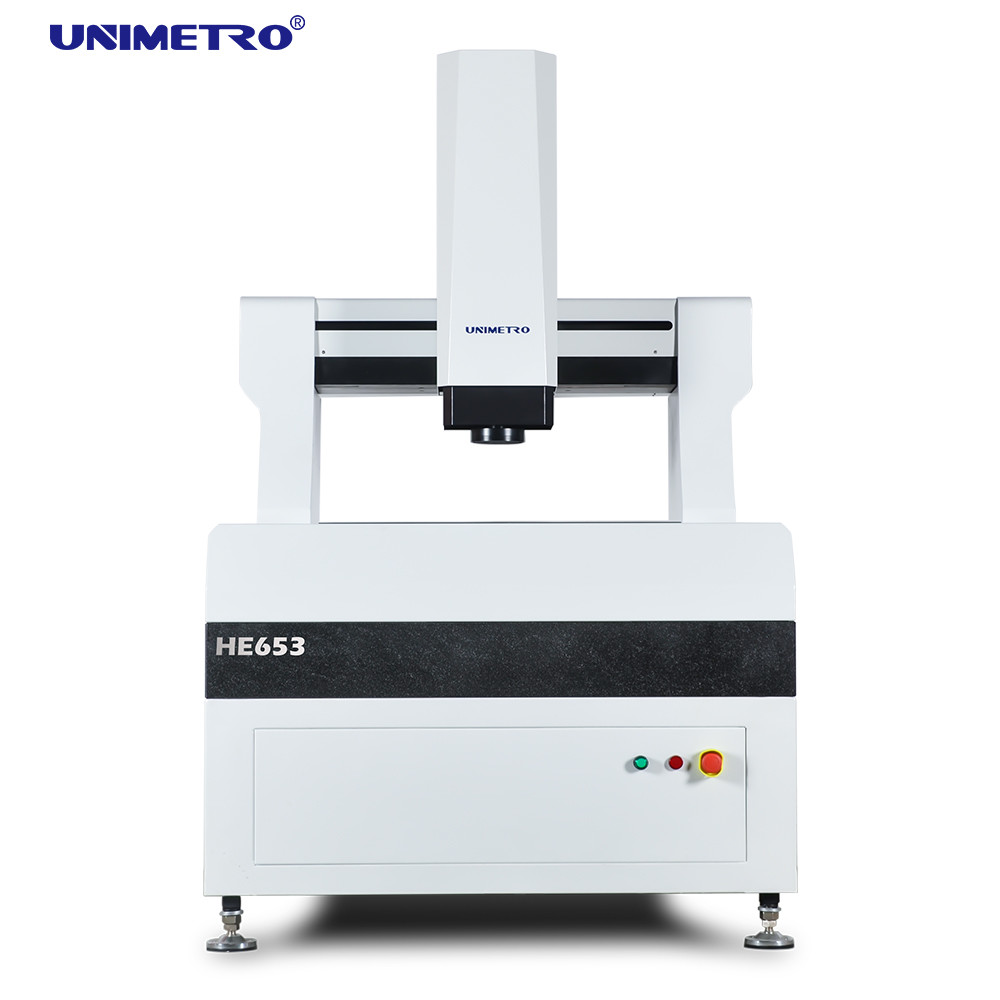

تجمع أنظمة القياس المرئي من نوع القنطرية عالية الدقة من سلسلة HE بين الدقة العالية والكفاءة العالية ، وتوفر قياسًا عالي السرعة للعناصر الهندسية وأنواع مختلفة من الأجزاء.تستخدم سلسلة HE على نطاق واسع في العديد من الصناعات والمنتجات مثل PCB والصفائح النحاسية المكسوة بالزجاج ووحدات LCD ومواد العزل وما إلى ذلك.
يتم تقديم تحليل العناصر المحدودة في عملية تصميم سلسلة HE ، لضمان صلابة عالية وهيكل ميكانيكي دقيق. تستخدم قاعدة الماكينة هيكل نوع جسر متحرك مغلق الإطار ، وهو بسيط ويوفر قدرة تحميل عالية وأفضل أداء للحركة.
ميزات آلة قياس الرؤية PCB:
>> هيكل جسري متحرك وقطعة العمل ثابتة عند القياس ؛
>> أربعة محاور CNC تحكم حلقة مغلقة أوتوماتيكية بالكامل ، قياس أوتوماتيكي بالكامل ؛
>> 000 قاعدة وشعاع من الجرانيت ، مستقر وموثوق ؛
>> فتح مسطرة مقضب بدقة 0.1 um ، دقة عالية واستقرار جيد ؛
>> سكة التوجيه الخطية الدقيقة ، اللولب الكروي بدرجة الطحن والمحرك المؤازر AC من باناسونيك تضمن استقرار دقة تحديد المواقع لنظام حركة الماكينة ؛
>> كاميرا ملونة عالية الدقة لتلبية متطلبات المراقبة الواضحة والقياس المستقر ؛
>> عدسة زوم أوتوماتيكية مستمرة 6.5x ، تقريب تلقائي دقيق ، تصحيح بكسل واحد كافٍ ؛
>> يمكن لمصدر الضوء السطحي LED القابل للبرمجة المكون من 5 حلقات و 8 مناطق ونظام مصدر الضوء الكفافي LED الموازي للإرسال تحقيق تعديل سطوع بمستوى 256 بذكاء ؛
>> تم تكوين مسبار الاتصال المستورد لتحقيق القياس ثلاثي الأبعاد ؛
>> Immeasuring4.2 يتم توفير برنامج قياس الصورة التلقائي مع حقوق الملكية المستقلة كمعيار ، وهو قوي وسهل الاستخدام ؛
آلة قياس الرؤية PCB لدينا لديها برنامج قوي لدعمها.
▶مع برنامج القياس المركب External-Array RationalVue ، فإن سلسلة ULTRA قادرة على تقديم وظيفة قياس مركبة قوية ثنائية الأبعاد / ثلاثية الأبعاد ؛
▶واجهة عملية بسيطة وسهلة الفهم تجعل القياس أكثر بساطة وفعالية ؛
▶ تلقائييمكن ضبط برنامج القياس لإكمال قياس الدُفعات بكفاءة وسرعة.
لدينا آلة قياس الرؤية PCB التفاصيل كما يظهر الرسم البياني أدناه:
اسم المنتج | أنظمة القياس البصري الأوتوماتيكية الكاملة | |||||
نموذج | سعادة 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
السفر X ، Y (مم) | 500 * 600 | 600 * 800 | 800 * 1000 | 1000 * 1200 | 1200 * 1500 | 1200 * 1800 |
سفر المحور Z (مم) | 200 (يمكن رفعها حسب متطلبات العملاء) | |||||
سعة التحميل | تقريبا.35 كجم | |||||
الأبعاد (مم) | 1700 * 1180 * 1750 | 1700 * 1280 * 1750 | 1900 * 1480 * 1750 | 2100 * 1680 * 1750 | 2500 * 1880 * 1750 | 2700 * 1880 * 1750 |
الوزن (كجم) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
القرار | 0.5 ميكرومتر (0.1 ميكرومتر للخيار) | |||||
آلة تصوير | 2M HD جيجا كاميرا رقمية | |||||
عدسة التكبير | عدسة التكبير / التصغير التلقائي الاحترافية ، تكبير العدسة: 1 ~ 10x | |||||
تكبير الفيديو | 18 ~ 195 مرة | |||||
(وفقًا للطرازات المختلفة للكاميرا المحددة ، سيتغير تكبيرها ؛ يخضع التكبير الفعلي للبيانات المقاسة) | ||||||
مجال الرؤية | 8.1 ~ 1.3 ملم | |||||
(وفقًا لمخططات المطابقة المختلفة للكاميرا والعدسة ، سيتغير مجال الرؤية وفقًا لذلك ، ويخضع مجال الرؤية الفعلي للبيانات المقاسة) | ||||||
دقة* | ≤ (3 + L / 200) ميكرومتر | |||||
إضاءة | إضاءة سطح LED قابلة للبرمجة بـ 5 حلقات و 8 أقسام | |||||
(مصباح حلقي 40 قسمًا ، ضوء محوري مشترك ، ضوء حلقي متعدد الألوان متحرك للخيار) |
معلومات الشركة
عميلنا ووكيلنا
التعليمات |
---|
س 1: هل أنت مصنع أو شركة تجارية؟ |
A1: نحن مصنع ونمنحك أسرع رد خلال 24 ساعة. |
Q2: ما هي شركتك بشكل رئيسي؟ |
A2: نحن ننتج بشكل أساسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM وما إلى ذلك. |
س 3: كيف تختار المواصفات المناسبة؟ |
A3: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة. |
س 4: هل تقبل الخدمة المخصصة؟ |
A4: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل يمكننا أيضًا توفير الآلات المخصصة لاحتياجات العملاء. |
س 5: ما هي فترة الضمان الخاصة بك؟ |
A5: فترة ضمان منتجاتنا هي سنة واحدة.جودة منتجاتنا مستقرة للغاية ، ولدينا تحسن كثيرا في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا. |
