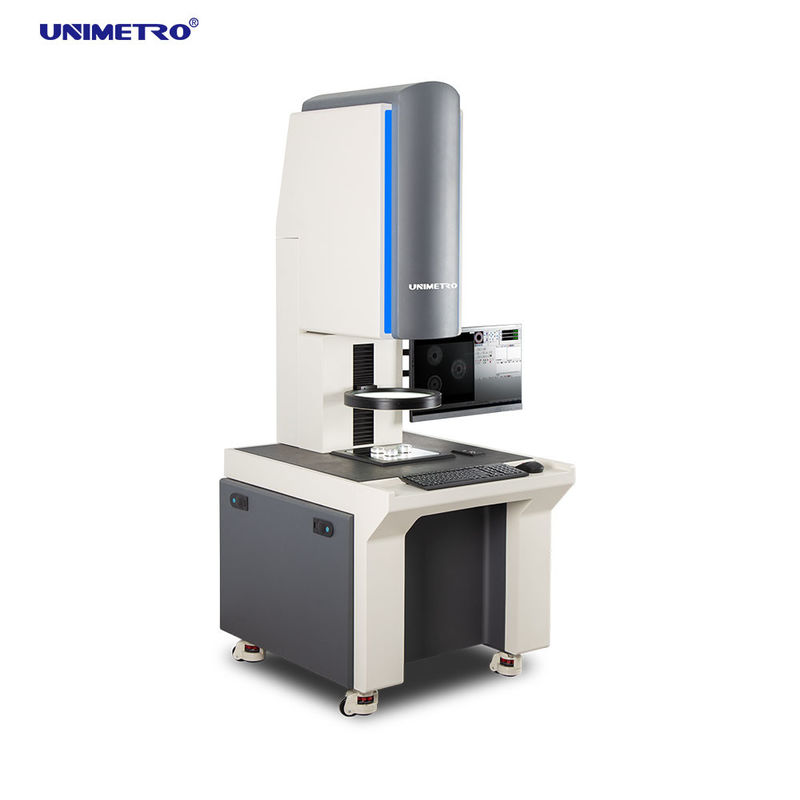

آلة قياس أبعاد الصورة ذات التصميم المدمج 50 / 60HZ مع مجال رؤية كبير

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: أفانت 100
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 15 يوم عمل
شروط الدفع: T / T.
القدرة على العرض: 100 شهريا
معلومات تفصيلية
اسم المنتج: آلة قياس أبعاد الصورة ذات التصميم المدمج مع FOV كبير مستشعر الصورة: 2000W HD كاميرا رقمية ملونة
عدسة استقبال الضوء: عدسة أحادية / مزدوجة مركزية رؤية واسعة: 130 * 100 مم
التكرار: + -2 (جدول الإحداثيات لا يتحرك) دقة العرض: 0.1um
وارنتي: 12 شهر البعد: 415 * 240 * 768 ملم
تسليط الضوء:

آلة قياس أبعاد الصورة FOV كبيرة

,

آلة قياس أبعاد الصورة 50 كجم

,

آلة قياس البعد 60HZ


منتوج وصف

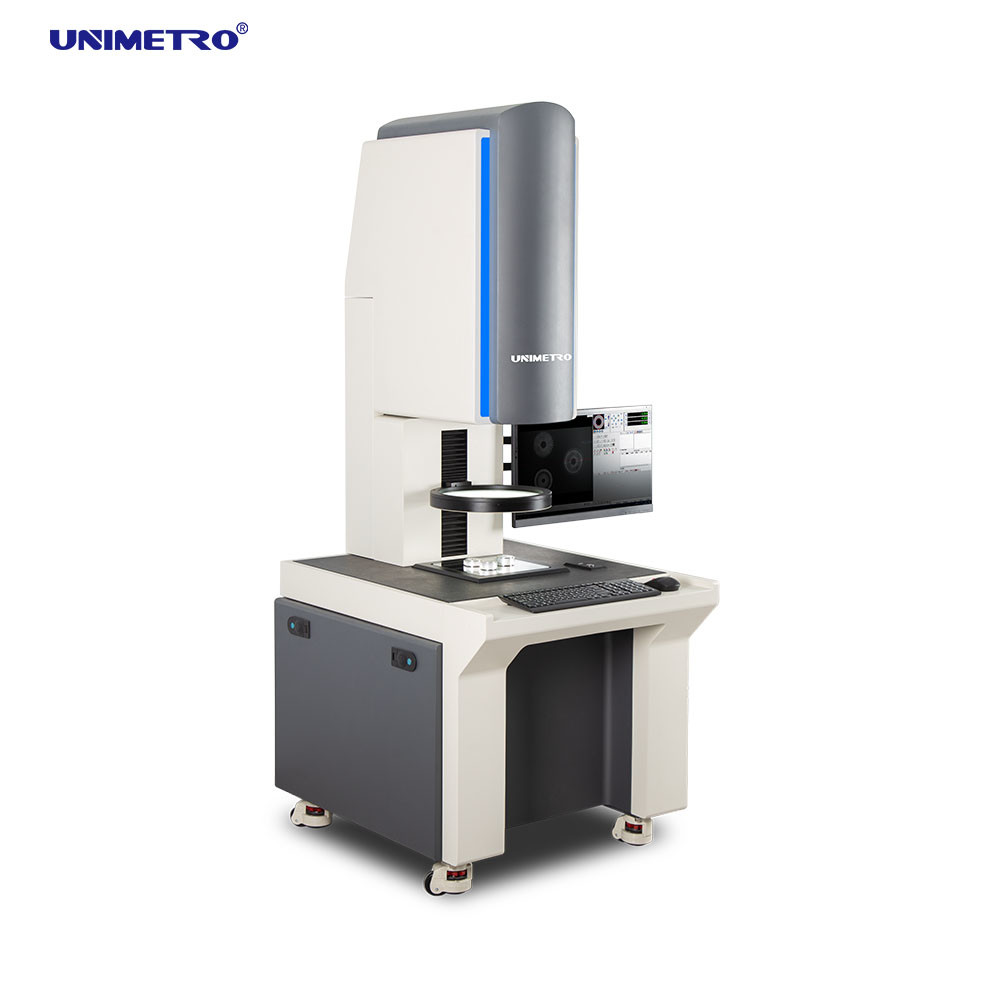

آلة قياس أبعاد الصورة ذات التصميم المدمج مع FOV كبير





نظام قياس أبعاد الصورة A100 هو تقنية جديدة لقياس الصور من UNIMETRO.إنها تختلف عن أداة قياس الصور ثنائية الأبعاد التقليدية من حيث أنها لم تعد بحاجة إلى مستشعر إزاحة المسطرة الشبكية كمعيار الدقة ، كما أنها لا تحتاج إلى تكبير صورة المنتج من خلال العدسة ذات البعد البؤري الكبير لضمان دقة القياس.

هيكل جسم الطائرة بسيط.لا يحتاج إلى مسطرة مقضب لمستشعر الإزاحة.إنها تحتاج فقط إلى عدسة التكبير عن بُعد بزاوية عرض كبيرة وعمق مجال كبير وكاميرا CCD عالية البكسل وبرامج خلفية قوية.

من خلال العدسة البصرية ثنائية المركز بزاوية عرض كبيرة وعمق مجال كبير ، باستخدام وظيفة المعالجة الرقمية عالية السرعة ، جنبًا إلى جنب مع خوارزمية تحليل الصور عالية الدقة ، يمكنها إكمال تقييم التسامح الأبعاد في نفس الوقت بمفتاح واحد فقط.يستخدم على نطاق واسع في الآلات ، والإلكترونيات ، والعفن ، وقولبة الحقن ، والأجهزة ، والمطاط ، والأجهزة الكهربائية ذات الجهد المنخفض ، والمواد المغناطيسية ، والختم الدقيق ، والموصلات ، والمحطات ، والهواتف المحمولة ، والأجهزة المنزلية ، ولوحات الدوائر المطبوعة ، والمعدات الطبية ، والساعات ، والسكاكين وغيرها من المجالات.





صفات



سريع وفعال:

1. يمكن وضع المنتجات على طاولة العمل حسب الرغبة ، بدون تركيبات إضافية للتثبيت والموضع.

2.قياس سريع يصل إلى 512 جزء يمكن قياسه في نفس الوقت.

3.اجعل قياس الدُفعات أكثر كفاءة ، ويمكن إجراء قياس الدُفعات بسرعة ودقة في وضع CNC.



دقيق ومتسق:

1.بنقرة واحدة ، يمكن لأي شخص الحصول بسهولة على نتائج قياس دقيقة ومتسقة.

2.ضبط تلقائي للصورة للبرنامج ، لا يوجد انحراف ناتج عن ضبط التركيز.

3.تحديد تلقائي لموضع القياس ، في كل مرة يمكن الحصول على نتائج قياس موحدة ومستقرة.



سهل وبسيط:

1.يمكن لأي شخص البدء بسرعة ، مما يوفر وقت التدريب اليدوي ويحسن كفاءة العمل.

2.واجهة تشغيل بسيطة ، يمكن للمشغل العثور بسرعة على الوظيفة والقياس المقابل.

3.يمكن إنشاء خطوط افتراضية ونقاط افتراضية لتلبية المزيد من متطلبات القياس.





المعلمات



اسم المنتج

أداة قياس الفيديو ذات مفتاح واحد VMS

نموذج

أفانت 100

مستشعر الصورة

كاميرا رقمية ملونة بدقة 20 ميجابكسل

شاشة خارجية

24 '

عدسة استقبال الضوء

عدسة أحادية / مزدوجة مركزية

إضاءة

نظام إسقاط الرصاص

منطقة إضاءة اتجاهية حلقة مفردة (ضوء أبيض

تَوصِيل

إضاءة الإرسال عن بعد (ضوء أبيض)

رؤية واسعة (مم)

83 * 63 ملم

التكرار

رؤية واسعة

± 3 (جدول التنسيق لا يتحرك)

برمجيات القياس

INS / F

دقة العرض

0.1um

جدول إحداثيات اتجاه Z

تتحرك المدى

100 ملم

البعد

240 * 415 * 770

وزن

50 كجم

مزود الطاقة

110-240 فولت تيار متردد ، 50/60 هرتز
