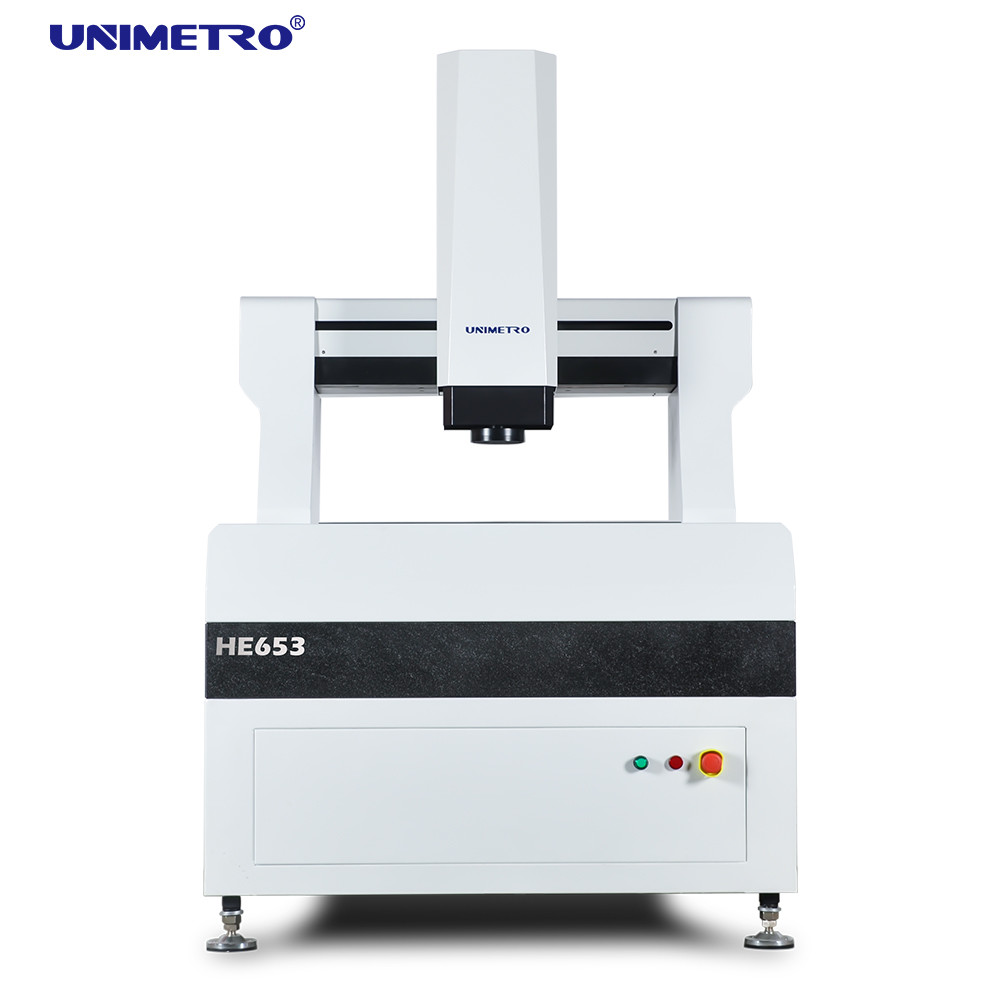

نظام قياس رؤية ثلاثي الأبعاد باستخدام الحاسب الآلي مع كاميرا ملونة عالية الدقة

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: Unimetro
إصدار الشهادات: CE ISO
رقم الموديل: HE652
الحد الأدنى لكمية: 1 مجموعة
الأسعار: usd32500-usd37500/set
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 15 يوم
شروط الدفع: T / T.
القدرة على العرض: 30 مجموعة شهريا
معلومات تفصيلية
البعد: 1700 * 1180 * 1750 ملم الوزن الصافي: 1500 كجم
السفر X / Y: 500 × 600 دقة: ≤3 + لتر / 200 ميكرومتر
التكرار: 3um
تسليط الضوء:

نظام قياس الرؤية ثلاثي الأبعاد باستخدام الحاسب الآلي

,

نظام قياس الرؤية باستخدام الحاسب الآلي عالي الدقة

,

نظام قياس رؤية الكاميرا الملونة باستخدام الحاسب الآلي


منتوج وصف

نظام رؤية أوتوماتيكي كامل للقياس الذي يعمل باللمس ، جهاز قياس الرؤية الكبيرة Vmm





تجمع أنظمة القياس المرئي من نوع القنطرية عالية الدقة من سلسلة HE بين الدقة العالية والكفاءة العالية ، وتوفر قياسًا عالي السرعة للعناصر الهندسية وأنواع مختلفة من الأجزاء.تستخدم سلسلة HE على نطاق واسع في العديد من الصناعات والمنتجات مثل PCB والصفائح النحاسية المكسوة بالزجاج ووحدات LCD ومواد العزل وما إلى ذلك.

يتم تقديم تحليل العناصر المحدودة في عملية تصميم سلسلة HE ، لضمان صلابة عالية وهيكل ميكانيكي دقيق. تستخدم قاعدة الماكينة هيكل نوع جسر متحرك مغلق الإطار ، وهو بسيط ويوفر قدرة تحميل عالية وأفضل أداء للحركة.





خصائص المنتج

ميزات آلة قياس الرؤية الكبيرة:
>> هيكل جسري متحرك وقطعة العمل ثابتة عند القياس ؛
>> أربعة محاور CNC تحكم حلقة مغلقة أوتوماتيكية بالكامل ، قياس أوتوماتيكي بالكامل ؛
>> 000 قاعدة وشعاع من الجرانيت ، مستقر وموثوق ؛
>> فتح مسطرة مقضب بدقة 0.1 um ، دقة عالية واستقرار جيد ؛
>> سكة التوجيه الخطية الدقيقة ، اللولب الكروي بدرجة الطحن ومحرك سيرفو AC من باناسونيك يضمن استقرار دقة تحديد المواقع لنظام حركة الماكينة ؛
>> كاميرا ملونة عالية الدقة لتلبية متطلبات المراقبة الواضحة والقياس المستقر ؛
>> عدسة زوم أوتوماتيكية مستمرة 6.5x ، تقريب تلقائي دقيق ، تصحيح بكسل واحد كافٍ ؛
>> يمكن لمصدر الضوء السطحي LED القابل للبرمجة المكون من 5 حلقات و 8 مناطق ونظام مصدر الضوء الكفافي LED الموازي للإرسال تحقيق تعديل سطوع بمستوى 256 بذكاء ؛
>> تم تكوين مسبار الاتصال المستورد لتحقيق القياس ثلاثي الأبعاد ؛
>> Immeasuring4.2 يتم توفير برنامج قياس الصورة التلقائي مع حقوق الملكية المستقلة كمعيار ، وهو قوي وسهل الاستخدام ؛



وظائف البرنامج

آلة قياس الرؤية الكبيرة لدينا لديه برنامج قوي لدعمه.

مع برنامج القياس المركب External-Array RationalVue ، فإن سلسلة ULTRA قادرة على تقديم وظيفة قياس مركبة قوية ثنائية الأبعاد / ثلاثية الأبعاد ؛

واجهة عملية بسيطة وسهلة الفهم تجعل القياس أكثر بساطة وفعالية ؛

يمكن ضبط برنامج القياس التلقائي لإكمال قياس الدُفعات بكفاءة وسرعة.





المعلمات

تفاصيل آلة قياس الرؤية الكبيرة الخاصة بنا هي كما يظهر الرسم البياني أدناه:





نموذج HE652 HE862 HE1080 HE1210 HE1512 HE1812
السفر X ، Y (مم) 500 * 600 600 * 800 800 * 1000 1000 * 1200 1200 * 1500 1200 * 1800
سفر المحور Z (مم) 200 (يمكن رفعها حسب متطلبات العملاء)
سعة التحميل تقريبا.35 كجم
الأبعاد (مم) 1700 * 1180 * 1750 1700 * 1280 * 1750 1900 * 1480 * 1750 2100 * 1680 * 1750 2500 * 1880 * 1750 2700 * 1880 * 1750
الوزن (كجم) 1500 1800 2900 3200 4400 4800
القرار 0.5 ميكرومتر (0.1 ميكرومتر للخيار)
آلة تصوير 2M HD جيجا كاميرا رقمية
عدسة التكبير عدسة التكبير / التصغير التلقائي الاحترافية ، تكبير العدسة: 1 ~ 10x
تكبير الفيديو 18 ~ 195 مرة
(وفقًا للطرازات المختلفة للكاميرا المحددة ، سيتغير تكبيرها ؛ يخضع التكبير الفعلي للبيانات المقاسة)
مجال الرؤية 8.1 ~ 1.3 ملم
(وفقًا لمخططات المطابقة المختلفة للكاميرا والعدسة ، سيتغير مجال الرؤية وفقًا لذلك ، ويخضع مجال الرؤية الفعلي للبيانات المقاسة)
دقة* ≤ (3 + L / 200) ميكرومتر
إضاءة إضاءة سطح LED قابلة للبرمجة بـ 5 حلقات و 8 أقسام
(مصباح حلقي 40 قسمًا ، ضوء محوري مشترك ، ضوء حلقي متعدد الألوان متحرك للخيار)
