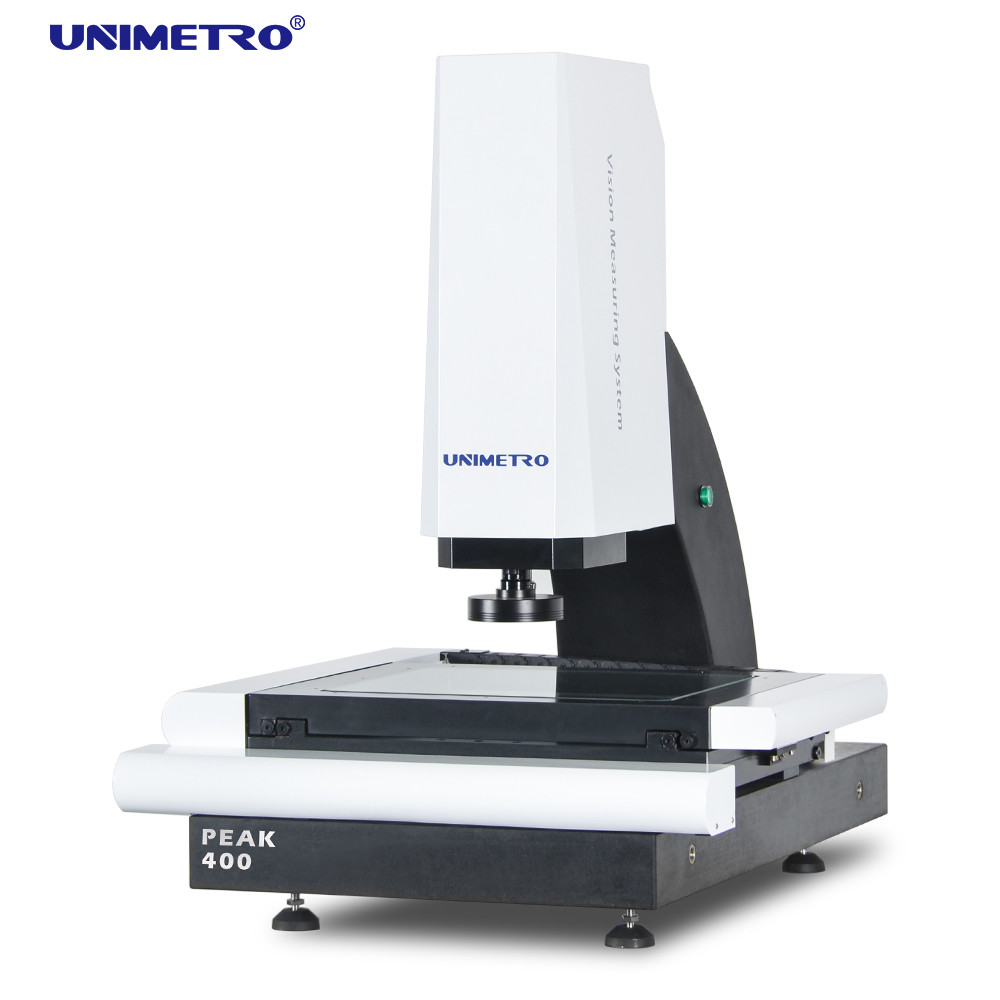

HIWIN الخطي دليل طريقة 2D CNC VMM آلة قياس الرؤية

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE ISO
رقم الموديل: قمة
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 10 ~ 20 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 30 فى الشهر
معلومات تفصيلية
البعد: 960 * 710 * 1075 ملم نطاق القياس: 400 * 300 * 200 ملم
دقة: 3 + لتر / 200 ميكرومتر التكرار: 3um
وزن: 380 كجم آلة تصوير: كاميرا CCD من الدرجة الصناعية
عدسة: 0.7-4.5X مسافة العمل: 108 ملم
قرار خطي: 0.0005 ملم ضمان: 24 شهرا
تسليط الضوء:

آلة قياس الرؤية VMM

,

آلة قياس الرؤية ثنائية الأبعاد

,

آلة قياس طريقة الدليل الخطي HIWIN


منتوج وصف

نظام الفحص البصري CNC لقياس الزاوية بسعر أقل


نظام الفحص البصري هو أداة تستخدم لقياس الأبعاد المادية بدقة ، ودقة تصل إلى مستوى الميكرون.آلة قياس الرؤية هي أداة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل وتحليل بكسل الصورة وحساب البعد الثنائي الأبعاد باستخدام برنامج القياس.
نظام الفحص البصري CNC هو جهاز قياس أبعاد قوي مصمم لعملية مراقبة جودة الإنتاج الضخم.تم تكوينه ببرنامج قوي يجعل عملية القياس قابلة للبرمجة ، ويمكن للمستخدمين تحقيق منتجات بكميات كبيرة من خلال عملية تلقائية كاملة.سلسلة PEAK هي نموذج اقتصادي للرؤية CNC الأوتوماتيكية الكاملة التي طورتها UNIMETRO.
يسمح لنا التصميم البسيط والمتكامل ببناء الماكينة بتكلفة أقل ، وفي نفس الوقت الحفاظ على دقة القياس العالية وأفضل أداء.يمكن للمستخدمين الاستمتاع بميزة الكفاءة العالية وتوفير تكاليف العمالة من آلة قياس CNC Vision الكاملة بسعر منخفض جدًا.


تكوين الأجهزة

◉ 3 محاور بدقة 0.5 ميكرون المقاييس الخطية
◉ وظيفة التركيز التلقائي عالية الأداء
◉ مرحلة عمل الألمنيوم والأنودة الصعبة

◉ متوافق مع مسبار اللمس Renishaw (اختياري)
◉ 3 حلقات 8 قسم ضوء LED حلقة التحكم والبرمجة
◉ التحكم في برنامج ضوء كفاف LED مسار الضوء المتوازي وقابل للبرمجة
◉ مستشعر إزاحة الألياف متحد البؤر (اختياري)
◉ HIWIN طريقة دليل خطي
◉ Z محور التحكم الآلي
◉ صندوق التحكم الأساسي المتكامل
◉ كاميرا CCD من الدرجة الصناعية
◉ مولد نابض يدوي للتحكم في حركة المحور Z.
◉ مع مؤشرات الليزر لتحديد المواقع الإضافية والتركيز (اختياري)

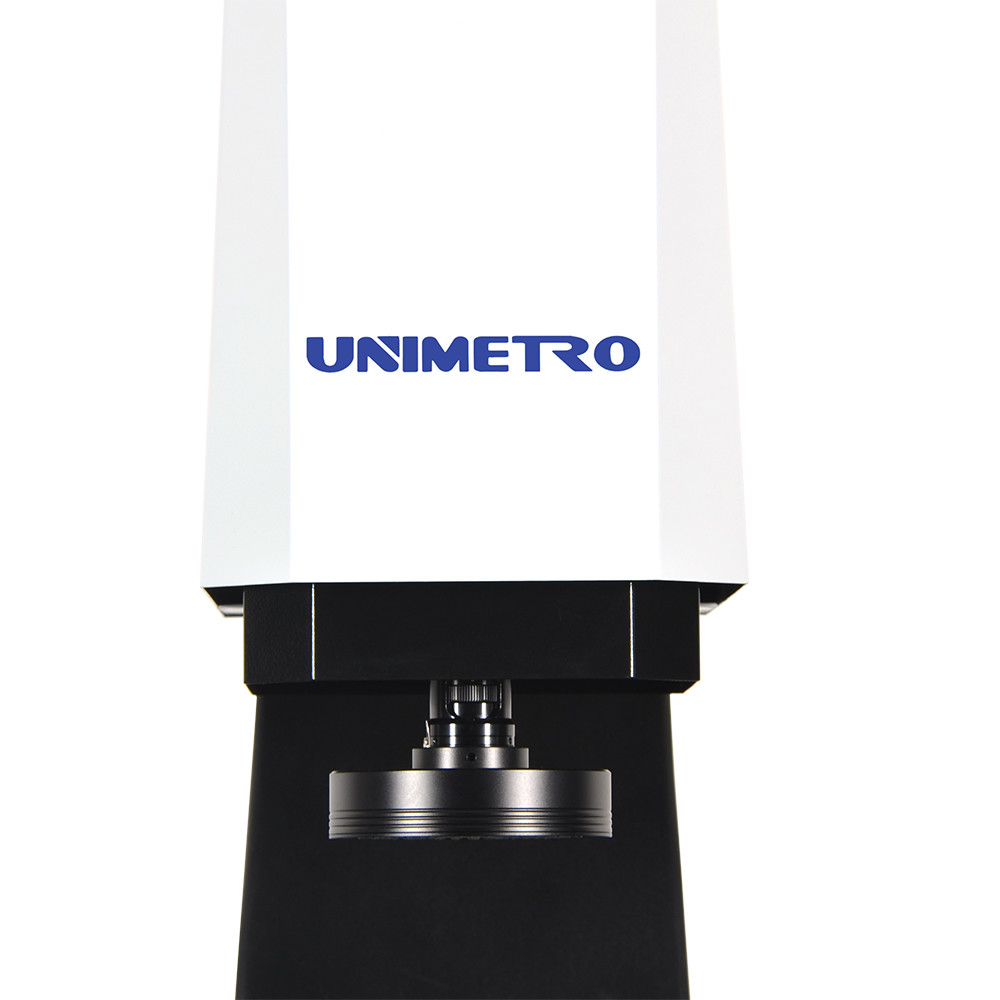

◉ 0.7-4.5X عدسة زووم منبعجة يدويًا مع مستشعر ردود فعل إشارة التكبير

HIWIN الخطي دليل طريقة 2D CNC VMM آلة قياس الرؤية 0



وظائف البرنامج

1) سلسلة VMM من سلسلة PEAK متوافقة مع خط كامل من مستشعرات قياس ألياف Omron ، والتي توفر ؛إمكانية أكبر لمتطلبات القياس الدقيق.



2) قياسات مستقرة للأسطح المائلة أو المنحنية
3) قياسات مستقرة لأنواع المواد المختلفة
4) قياسات مستقرة للأسطح الملساء أو الخشنة

5) سلسلة VMM من سلسلة PEAK متوافقة مع مسبار اللمس Renishaw كتكوين اختياري.يمكن للمستخدمين بسهولة تحقيق وظيفة القياس ثنائية وثلاثية الأبعاد في جهاز واحد.
6) يمكن للبرنامج حساب الإزاحة بين العدسة البصرية ومسبار اللمس ، والتأكد من أن جميع نتائج القياس ضمن نظام إحداثيات واحد.يمكن وضع نتائج القياس كرسم ثلاثي الأبعاد للهندسة العكسية.


وظائف برنامج نظام الفحص البصري
برنامج UNIMETRO INSPECT3D مزود بواجهة مستخدم سهلة الاستخدام ، سهلة التعلم ، وظيفة قوية ، تتيح للمستخدمين تحقيق قياس سريع ودقيق.
يقدم البرنامج واجهة مستخدم كاملة باللغة الإنجليزية ، كما يسمح بتطوير لغة جديدة.

◉ إدخال ملف CAD والقياس
◉ مجموعة الأجزاء وقياس الماكرو
◉ التركيز التلقائي وقياس الارتفاع
◉ تساعد وظيفة التنقل في تحديد الموقع بسرعة
◉ وظيفة قياس هندسية قوية
◉ تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية
◉ برنامج مستخدم مرن
تكوين عناصر مرجعية
◉ وظيفة كشف الحواف القوية
◉ دعم الملحقات الخارجية المتعددة
حساب تلقائي للتسامح الهندسي للعناصر
◉ قياس الإنتاج المعقد بسرعة وسهولة


المعلمات

نموذج

ذروة 300

ذروة 400

البعد (مم) (L * W * H)

850 * 650 * 1060

1000 * 800 * 1080

نطاق القياس (مم) (X * Y * Z)

300 * 200 * 200

400 * 300 * 200

الدقة (ميكرومتر)

3 + لتر / 200

3 + لتر / 200

التكرار (ميكرومتر)

3

3

الوزن (كجم)

120

150

آلة تصوير

كاميرا CCD تناظرية من الدرجة الصناعية وبطاقة فيديو SV2000E

عدسة

عدسة زوم مبعثرة يدويًا 0.7-4.5X / 0.7-4.5X عدسة زوم يدوية مع ردود فعل إشارة (اختياري) / عدسة زوم تلقائي (اختياري)

تكبير

18-188X (مجموعة مختلفة من الكاميرا والعدسة تؤدي إلى نطاق تكبير مختلف

مجال الرؤية

8.1-1.3 مم (مجموعة مختلفة من الكاميرا والعدسة تؤدي إلى نطاق FOV مختلف)

مسافة العمل

108 ملم

دقة المقاييس الخطية

0.0005 ملم

الوهن

3 حلقات قابلة للبرمجة ، 8 أقسام سطح ضوء حلقة ، ضوء كفاف متوازي قابل للبرمجة




معلومات الشركة


Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine
Visual Measurement Machine



عميلنا ووكيلنا

Visual Measurement Machine
Visual Measurement Machine


التعليمات
Visual Measurement Machineس 1: هل أنت مصنع أو شركة تجارية؟
Visual Measurement MachineA1: نحن مصنع ونمنحك أسرع رد خلال 24 ساعة.
Visual Measurement MachineQ2: ما هي شركتك بشكل رئيسي؟
Visual Measurement MachineA2: نحن ننتج بشكل أساسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM ، إلخ.
Visual Measurement Machineس 3: كيف تختار المواصفات المناسبة؟
Visual Measurement MachineA3: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بأداة قياس ذات مواصفات مناسبة.
Visual Measurement Machineس 4: هل تقبل الخدمة المخصصة؟
Visual Measurement MachineA4: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل يمكننا أيضًا توفير الآلات المخصصة لاحتياجات العملاء.
Visual Measurement Machineس 5: ما هي فترة الضمان الخاصة بك؟
Visual Measurement MachineA5: فترة ضمان منتجاتنا هي سنة واحدة.جودة منتجاتنا مستقرة للغاية ، ولدينا
تحسن كثيرا في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا.
