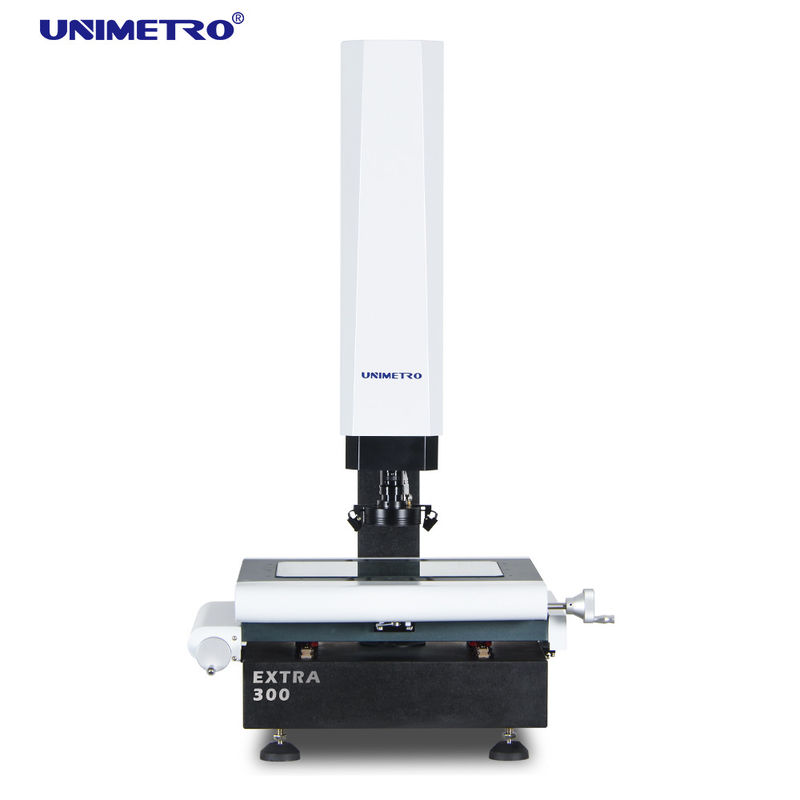

190 كجم دليل 2D VMM آلة مع التركيز التلقائي للمحور Z

المعلومات الأساسية
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: إضافي
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 5 ~ 15 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 40
معلومات تفصيلية
اسم المنتج: آلة قياس الرؤية حركة المحور Z: بمحركات
التحكم في حركة المحور Z.: لوحة المفاتيح والبرمجيات ركز: تلقائي
حركة X ، Y: يدوي البعد: 600 * 740 * 980 ملم
نطاق القياس: 300 * 200 * 200 ملم دقة القياس: 2.5 + لتر / 100 ميكرومتر
التكرار: 2.5 ميكرومتر وزن: 190 كجم
دقة المقياس الخطي: 0.5um (0.1um للخيار) كاميرا بجهاز اقتران الشحنات: HD كاميرا بجهاز اقتران الشحنات
تسليط الضوء:

2d VMM آلة

,

دليل VMM آلة

,

190kg آلة VMM


منتوج وصف

يمكن لآلة VMM اليدوية 2d إدخال رسم DAD مع التركيز التلقائي للمحور Z



وصف آلة VMM

1) آلة VMM هي أداة تستخدم لقياس الأبعاد المادية بدقة ، ودقة تصل إلى مستوى الميكرون.
2) VMM Machine هي أداة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل وتحليل بكسل الصورة وحساب البعد ثنائي الأبعاد باستخدام برنامج القياس.
3) آلة VMM من سلسلة EXTRA هي أداة مهمة تستخدم في عملية مراقبة جودة المنتجات الخاصة بك.يضمن دقة أبعاد منتجاتك ، ويجعل منتجاتك أكثر قدرة على المنافسة.
4) تم تصميم وتطوير آلة EXTRA Series VMM بواسطة UNIMETRO ، وهو نموذج شائع مناسب لمعظم تطبيقات قياس الأبعاد 2D الدقيقة والمستخدمين النهائيين من مختلف الصناعات ، مثل العفن ، والإلكترونيات ، وأشباه الموصلات ، وحقن البلاستيك ، ومنتجات 3C ، والطبية رعاية ، طيران ... إلخ.
5) تم تكوين المحور Z لآلة VMM من سلسلة EXTRA مع نظام محرك سيرفو ذو حلقة مغلقة ، لتحقيق تحكم عالي الدقة في الحركة ووظيفة التركيز التلقائي ، ويمكن للمستخدمين التحكم في حركة المحور Z والتركيز على الصورة في البرنامج أو لوحة المفاتيح ، وزيادة كبيرة كفاءة القياس.





منطقة التطبيق

أ.صناعة القوالب
ب.تصنيع السيارات
ج.الصناعة الطبية
د.التصنيع الميكانيكي
ه.3C الصناعة الرقمية
F.إنتاج ثنائي الفينيل متعدد الكلور
إلخ.





تكوين الأجهزة

◉ 3 محاور بدقة 0.5 ميكرون المقاييس الخطية
◉ وظيفة التركيز التلقائي عالية الأداء
◉ متوافق مع مسبار اللمس Renishaw
◉ مرحلة عمل الألمنيوم والأنودة الصعبة
◉ 3 حلقات 8 قسم ضوء LED حلقة التحكم والبرمجة
◉ التحكم في برنامج ضوء كفاف LED مسار الضوء المتوازي وقابل للبرمجة
◉ كاميرا رقمية عالية الدقة 1.2 ميغا بيكسل
◉ صندوق التحكم الأساسي المتكامل
◉ Z محور التحكم الآلي
◉ HIWIN طريقة دليل خطي
◉ مولد النبض اليدوي للتحكم في حركة المحور Z.
◉ مع مؤشرات الليزر لتحديد المواقع والتركيز
◉ 0.7-4.5X عدسة زووم منبعجة يدويًا مع مستشعر ردود فعل إشارة التكبير

190 كجم دليل 2D VMM آلة مع التركيز التلقائي للمحور Z 0
◉ سهولة المعايرة

◉ لمس زاوية متعددة

◉ إعداد نظام الإحداثيات السريع

◉ متوافق مع خط Renishaw stylis

◉ دعم وحدة CAD (اختياري)

◉ إخراج الرسم ثلاثي الأبعاد
◉ متوافق مع مسبار النجوم
◉ قياس الأبعاد ثلاثية الأبعاد
يجمع مسبار الصورة واللمس بين القياس
◉ رف المجس المدعوم (اختياري)



المعلمات

نموذجاكسترا 200اكسترا 300اكسترا 400اكسترا 500
البعد (مم) (L * W * H)500 * 540 * 930600 * 740 * 980700 * 840 * 980800 * 940 * 980
نطاق القياس (مم) (X * Y * Z)200 * 100 * 150300 * 200 * 200400 * 300 * 200500 * 400 * 200
دقة القياس (ميكرومتر)2.5 + لتر / 1002.5 + لتر / 1002.5 + لتر / 1003 + لتر / 100
التكرار (ميكرومتر)2.52.52.53
الوزن (كجم)140 كجم190 كجم240 كجم290 كجم
الصورة والقياساتفاقية مكافحة التصحر200 مم (يمكن رفعها وفقًا لمتطلبات العملاء)
عدسةعدسة زوم منقوشة يدويًا 0.7-4.5X / عدسة زوم تلقائي 1-10X
تكبير18-195X (للإشارة فقط. مع اختلاف الكاميرا والعدسة ، سيكون التكبير مختلفًا.)
مجال الرؤية8.1 ~ 1.3 ملم
مسافة العمل108 ملم
دقة المقياس الخطي0.5 ميكرومتر (0.1 ميكرومتر للخيار)
نظام القيادةX ، Y محور التحكم اليدوي ، تحكم CNC ذو الحلقة القريبة للمحور Z و وظيفة التركيز التلقائي المتاحة
إضاءةإضاءة سطح حلقة LED قابلة للبرمجة من 4 أقسام ، ضوء كفاف LED متوازي ، مصباح حلقة LED مكون من 8 أقسام ، محوري مشترك ، للخيار



وظائف البرنامج

برنامج UNIMETRO INSPECT3D مزود بواجهة مستخدم سهلة الاستخدام ، سهلة التعلم ،
وظيفة قوية ، تتيح للمستخدمين تحقيق قياس سريع ودقيق.
يقدم البرنامج واجهة مستخدم كاملة باللغة الإنجليزية ، كما يسمح بتطوير لغة جديدة.

◉ إدخال ملف CAD والقياس
◉ مجموعة الأجزاء وقياس الماكرو
◉ التركيز التلقائي وقياس الارتفاع
◉ تساعد وظيفة التنقل في تحديد الموقع بسرعة
◉ وظيفة قياس هندسية قوية
◉ تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية
190 كجم دليل 2D VMM آلة مع التركيز التلقائي للمحور Z 1
◉ برنامج مستخدم مرن
تكوين عناصر مرجعية
◉ وظيفة كشف الحواف القوية
◉ دعم الملحقات الخارجية المتعددة
حساب تلقائي للتسامح الهندسي للعناصر
◉ قياس الإنتاج المعقد بسرعة وسهولة
