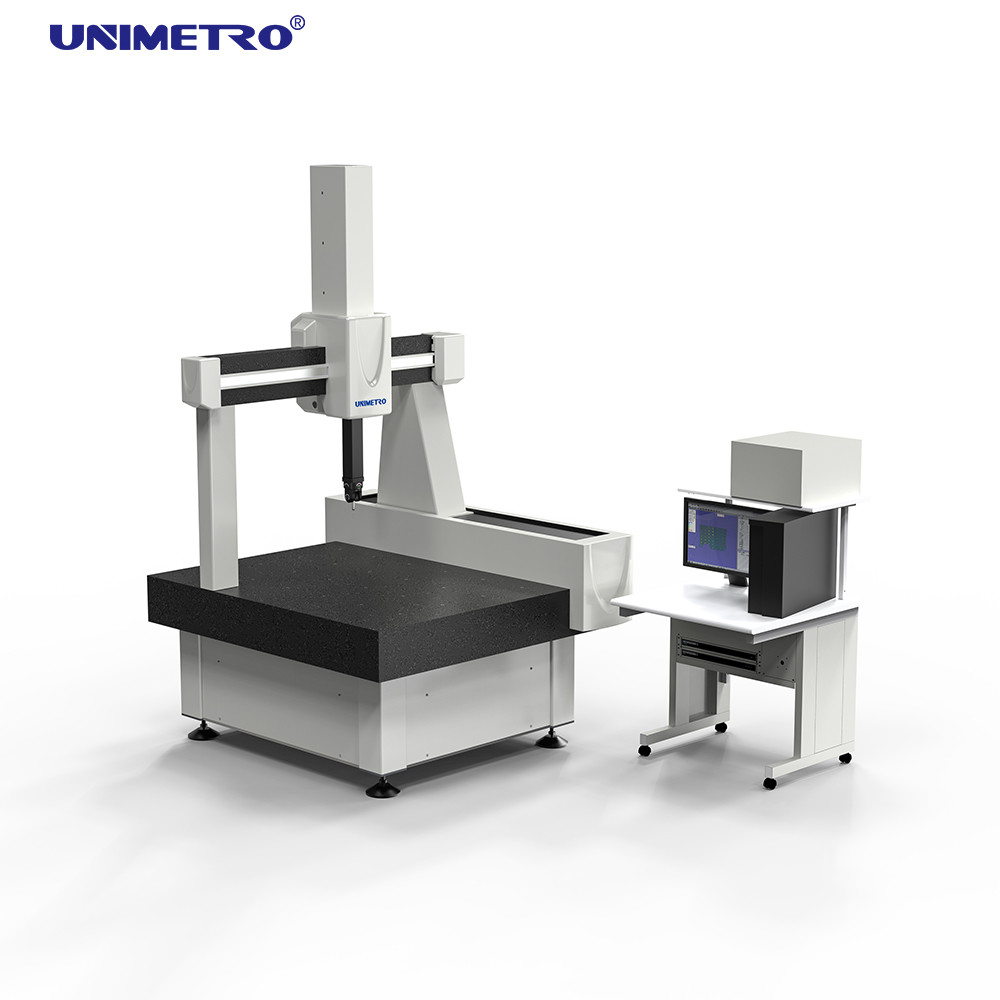

الهليوم 3D آلة قياس تنسيق مع قاعدة الرخام

الهليوم 3D آلة قياس تنسيق مع قاعدة الرخام

  • الهليوم 3D آلة قياس تنسيق مع قاعدة الرخام
الهليوم 3D آلة قياس تنسيق مع قاعدة الرخام
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: الهليوم
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 3 ~ 5 أسابيع
شروط الدفع: T / T.
القدرة على العرض: 40
اتصل
مفصلة وصف المنتج
اسم المنتج: آلة قياس الإحداثيات CMM مواد: قاعدة رخامية
نطاق القياس: ٨١٣ × ١٢٠٠ × ٧١٠ ملم تجاوز قطر القطر: 1585 × 2000 × 2900 ملم
وزن الآلة: 2600 كجم MPEe: ≤ 1.8 + L / 350 (ميكرومتر)
MPEp: ≤ 2.5 ميكرومتر قرار الحجم: 0.5um
تسليط الضوء:

آلة قياس الإحداثيات ثلاثية الأبعاد بالهيليوم

,

آلة قياس الإحداثيات ثلاثية الأبعاد 550 مم / ثانية

,

آلة ثلاثية الأبعاد بقاعدة رخامية

الهليوم نوع 800 * 1200 * 700 مم عالية الدقة آلة قياس تنسيق CMM ثلاثية الأبعاد عالية الدقة



المقدمة

"الهليوم" يتميز بأعلى دقة آلة تم تطويرها وتصميمها بالكامل UNIMETRO.يتم تحديد كل جزء بدقة في فترة التصنيع والتأكد من توصيل جميع الأجزاء بشكل مثالي ومناسب في فترة التجميع.يتم قبول آلات القياس وفقًا للمواصفة ISO 10360-2.عند القيام بذلك ، يتم استخدام اثنين من إجراءات القبول الموحدة.يتم قياس جميع آلات القياس باستخدام ليزر فائق الدقة.بعد ذلك ، يتم إجراء اختبار يتوافق مع المعايير مع المقاييس الصلبة المعتمدة من DKD مثل كتل القياس ، ولوحات الكرة ، وما إلى ذلك.لذلك ، فإن الآلة التي يستخدمها العملاء أخيرًا هي ذات جودة عالية ودقة عالية وتكنولوجيا ألمانية.



المعايير الفنية

منطقة القياس: X = 813mm ، Y = 1220mm ، Z = 710mm

الأبعاد الكلية: 1350 × 1580 × 2680 ملم

أقصى وزن للجزء: 1200 كجم

وزن الآلة: 2600 كغ

MPEe: ≤ 1.8 + L / 350 (ميكرومتر)

MPEp: ≤ 2.5 ميكرومتر

دقة المقياس: 0.5 ميكرومتر

أقصى سرعة ثلاثية الأبعاد: 550 مم / ثانية

أقصى تسريع ثلاثي الأبعاد: 700 مم / ثانية



مزايا

التخميد الاهتزاز السلبي المزدوج براءات الاختراع:

تستخدم CMM في الغالب في الشركة وبالقرب من الآلات الأخرى وشاحنة النقل.يؤثر الاهتزاز على دقة CMM.يعد إنشاء أساس خاص أحد الحلول ولكن هذا سيكلفك الكثير من المشاكل.يتمتع CMM الخاص بنا بدعم براءات الاختراع مع التخميد السلبي المزدوج للاهتزاز المدمج مباشرة في إطار الماكينة.وبالتالي يمكن وضع الماكينة بشكل مناسب بالقرب من الإنتاج.لا حاجة إلى الأساس الخاص لهذا CMM في معظم الحالات.



منضدة من الجرانيت عالية الجودة:

طاولة العمل هي دعم جميع أجهزة CMM ، وجودتها مهمة للأداء!إن منتجنا CMM مصنوع بدقة عالية وثقيلة وثابتة منضدة عمل من الجرانيت الطبيعي من "Mount TAI" ؛هذا يمكن أن يدعم التخميد الاهتزازي وتحسين أداء CMM.



أدلة مرفقة في جميع المحاور:

لبيئة CMM متطلبات صارمة ، ولكن بعضها مختلف مثل درجة الحرارة والغبار ممكن في غرفة القياس.كمعيار ، تم تجهيز جميع آلات CNC الخاصة بنا بأدلة مرفقة.هذا يحمي طرق التوجيه من التلف والأوساخ والتأثيرات الحرارية المباشرة.هذا يمكن أن يمنع الغبار الخارجي وتغيرات درجة الحرارة.إنه مهم للاستخدام في بيئة متربة.



ناقل الحركة "التصحيح التلقائي" للاحتكاك:

يستخدم CMM ناقل الحركة الاحتكاك ، ولديه نظام "التصحيح التلقائي" في جميع المحاور.يستخدم نظام النقل هيكل "التعليق الثابت + الصغير" لضمان موازاة النقل مع طريقة التوجيه.هذا يجعل آلة القياس إلى حد كبير خالية من الصيانة.



الأجزاء الرئيسية المستوردة:

الأجزاء الرئيسية هي الأكثر أهمية لاستقرار الماكينة.فقط مع أفضل تصميم وأفضل جودة للأجزاء الرئيسية يمكن أن يجعل فترة CMM مستقرة لفترة طويلة.جميع الأجزاء الرئيسية هي علامات تجارية مشهورة (محرك سيرفو ، نظام نقل ، نظام هوائي وما إلى ذلك).هذا يمكن أن يحقق أفضل دقة وعمر خدمة لـ CMM.



مقياس بصري RENISHAW:

المقياس البصري هو أحد أهم أجزاء CMM ؛RENISHAW هو أفضل علم في مجال أجزاء CMM.لديها أفضل المنتجات وأفضل سمعة خدمة!يستخدم CMM دائمًا مقياس RENISHAW البصري عالي الدقة.القرار 0.05 ميكرومتر.



طريقة التوجيه المحيطي لمحمل الهواء في جميع الجوانب الأربعة:

طريقة دليل تحمل الهواء باستخدام هيكل محاط بـ 4 جوانب!هذا هو رمز الاستقرار والجودة!في CMM لدينا ، يحتوي كل محور على العديد من منظمات ضغط الهواء في اتجاهات مختلفة ومحامل هوائية ، وتصميم محمل هوائي حلقي يضمن ثبات الأدوات أثناء الحركة.



تقنية الثقوب الصغيرة:

استهلاك الهواء: 150 NL / دقيقة.تقنية الثقوب الصغيرة ، هذا يجعل منطقة التكثيف بين محمل الهواء وطريقة التوجيه.يمكنه تعويض الحرارة القليلة الناتجة عن احتكاك الحركة!تعمل هذه التقنية على تحسين الاستقرار الحراري لـ CMM وتحافظ على ثبات الدقة على المدى الطويل.



البرمجيات

رشيد- DMIS

عقلاني - DMIS عبارة عن حزمة برامج قياس ثلاثية الأبعاد متكاملة وواسعة النطاق مطورة حديثًا.بالإضافة إلى تطوير وتصميم برنامج الاستوديو الذي يراعي متطلبات المبتدئين لسهولة التعلم واستخدام البرنامج والمتطلبات الوظيفية للمستخدمين رفيعي المستوى للبرنامج ، والأهم من ذلك أنه أصبح نموذجًا لـ CMM توحيد برامج القياس.
تم تصميم برامج DMIS العقلانية مع نواة DMIS الكاملة والأصلية حتى الإصدار 5.0 من DMIS ، والتي تختلف تمامًا عن ما يسمى بـ "دعم DMIS" (النواة ليست DMIS).كما نعلم جميعًا ، أصبح DMIS معيار ISO (ISO 22093: 2003)

الهليوم 3D آلة قياس تنسيق مع قاعدة الرخام 0



وظيفة التحقيق

رأس التحقيق: رؤوس التحقيق الآلية PH20MT بواسطة RENISHAW



Renishaw PH20 هو منتج قياس مبتكر آخر أطلقته شركة Renishaw ، مما يحسن أداء CMM بشكل كبير.

هذه هي المرة الأولى التي يتم فيها استخدام تقنية المحاور الخمسة المطورة لنظام قياس Revo (الذي فاز بالعديد من الجوائز) في تطبيقات تشغيل بمواصفات CMM المختلفة.

يمكن أن تضمن قدرة تحديد الموضع بدون خطوات لـ PH20 ، والتي يسهل قياسها ولمسها في أي زاوية ، أفضل قياس لقطعة العمل وتقليل أوقات استبدال المسبار.يمكن للحركة المتزامنة ذات خمسة محاور قياس قطعة العمل الكبيرة على CMM عن طريق تقليل المساحة اللازمة لتدوير المقعد حول قطعة العمل.



الهليوم 3D آلة قياس تنسيق مع قاعدة الرخام 1      الهليوم 3D آلة قياس تنسيق مع قاعدة الرخام 2



المدمج في مسبار الصناعة القياسية TP20

يمكن لمستخدمي قاعدة اختبار PH20 استخدام سلسلة من وحدات رأس اختبار tp20 الناضجة لتوفير مجموعة متنوعة من قياس القوة وخيارات استشعار الاتجاه وقضبان التمديد لتلبية متطلبات التطبيق.يمكن للوحدة المغناطيسية أن توفر حماية من الاصطدام وتحقق التبادل التلقائي باستخدام إطار التبادل mcr20ni.

رؤوس مسبار PH20MT مزودة بمحرك بواسطة RENISHAW: يتيح هذا النظام قياسًا سريعًا وكاملاً وقابلًا للتكرار لقطع العمل الأكثر تعقيدًا.بفضل إمكانية الدوران ، تصبح الآلة آلة قياس خماسية الاتجاهات وتتيح توفير وقت القياس بشكل كبير خاصة مع القطع البسيطة.



تكرار الموقف:+0.5 ميكرومتر

خطوات تحديد الموقع: تعسفي بلا حدود

محور الدوران: 360 درجة

محور التأرجح: 0 درجة - 115 درجة

العدد الإجمالي للمناصب: عدد لا يحصى

درجة حرارة التشغيل: 10-40 درجة مئوية



دقق: وحدة TP20 SF



دقق: تجميع مسبار M2

رقم اسم مواصفات الكمية
A-5004-7585 قضيب تمديد التحقيق 10 ملم 2
A-5004-7586 قضيب تمديد التحقيق 20 ملم 2
A-5000-7806 مسبار الكرة Φ1 × 10 مم 2
A-5000-3603 مسبار الكرة Φ2 × 20 مم 2
A-5000-3604 مسبار الكرة Φ3 × 10 مم 2
A-5000-4161 مسبار الكرة Φ4 × 20 مم 2
A-5000-2286 مسبار الكرة Φ5 × 50 مم 1
  مسبار البراغي   2
مجموع: 8 نوع   15 جهاز كمبيوتر
