آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد

آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد

آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد
video
آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
إصدار الشهادات: CE,ISO
رقم الموديل: الأساسي
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 5 ~ 15 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 40
اتصل
مفصلة وصف المنتج
البعد: 600 * 740 * 980 ملم نطاق القياس: 300 * 200 * 200 ملم
دقة القياس: 2.5 + لتر / 100 ميكرومتر التكرار: 2.5 ميكرومتر
وزن: 190 كيلوجرام قرار مقياس خطي: 0.5um (0.1um للخيار)
تسليط الضوء:

آلة القياس البصري اليدوي

,

مقياس الدقة 0.5um آلة القياس البصري

آلة قياس فيديو بصرية يدوية للقياس ثنائي الأبعاد



وصف

آلة قياس الرؤية هي أداة تستخدم لقياس الأبعاد المادية بدقة ، ودقة تصل إلى مستوى الميكرون ، وهي أداة قياس بصرية تستخدم الكاميرا لالتقاط صورة قطعة العمل ، وتحليل بكسل الصورة وحساب البعد ثنائي الأبعاد باستخدام برنامج القياس .


◉ تم تصميم وتطوير آلة قياس الرؤية من سلسلة BASIC بواسطة UNIMETRO ، وهو نموذج شائع مناسب لمعظم تطبيقات قياس الأبعاد الدقيقة ثنائية الأبعاد والمستخدمين النهائيين من مختلف الصناعات ، مثل العفن والإلكترونيات وأشباه الموصلات وحقن البلاستيك ومنتجات 3C والطبية الرعاية والطيران ... إلخ ، إنها أداة مهمة تستخدم في عملية مراقبة جودة منتجاتك ، مما يضمن دقة أبعاد منتجاتك ، ويجعل منتجاتك أكثر تنافسية.
◉ BASIC series VMM هو النموذج الأكثر شيوعًا لمعظم المصانع التي تصنع الأجزاء الدقيقة.انها مناسبة لعينات كمية صغيرة قياس التطبيق.3 محاور التحكم اليدوي ، مع برنامج سهل الاستخدام ، يسمح للمشغل بإدارة استخدام الماكينة في وقت قصير جدًا.


◉ استخدام الجرانيت عالي الدقة والاستقرار كقاعدة وعمود للماكينة ، مع مستشعر خطي عالي الدقة 3 محاور 0.0005 مم
---- ضمان الأداء العالي والدقة لكل آلة.
◉ استخدام طريقة التوجيه الخطي HIWIN وسكة التوجيه الخطية عالية الدقة ، مع مرحلة عمل الألمنيوم ومعالجة السطح بأكسيد الألومنيوم.
---- يضمن الأداء الديناميكي العالي واستخدام دورة الحياة الطويلة للآلة.
◉ استخدام صندوق تحكم أساسي متكامل تم تطويره بواسطة UNIMETRO ، للمقاييس الخطية والتحكم في الإضاءة ونقل إشارة مسبار اللمس
---- ضمان سهولة الأسلاك والصيانة.زيادة استقرار الجهاز بشكل كبير.
◉ مصباح كفاف LED قابل للبرمجة مع مسار ضوء متوازي ، يتجنب تشوه الصورة.
---- يضمن دقة القياس.
◉ مع 8 أقسام للتحكم في البرنامج ، مصباح حلقة LED ، يوفر زاوية إضاءة متعددة وسطوع.
---- يصلح للأجزاء مع الأشكال والمواد المختلفة.
◉ يمكن تسجيل معلمات الإضاءة في برنامج قياس الجزء ، ولا يحتاج المستخدمون إلى الضبط أثناء عملية القياس.
---- استخدام ودود ومريح.



منطقة التطبيق

◆ صناعة القوالب

تصنيع السيارات

الصناعة الطبية

التصنيع الميكانيكي

3C الصناعة الرقمية

إنتاج ثنائي الفينيل متعدد الكلور

إلخ.

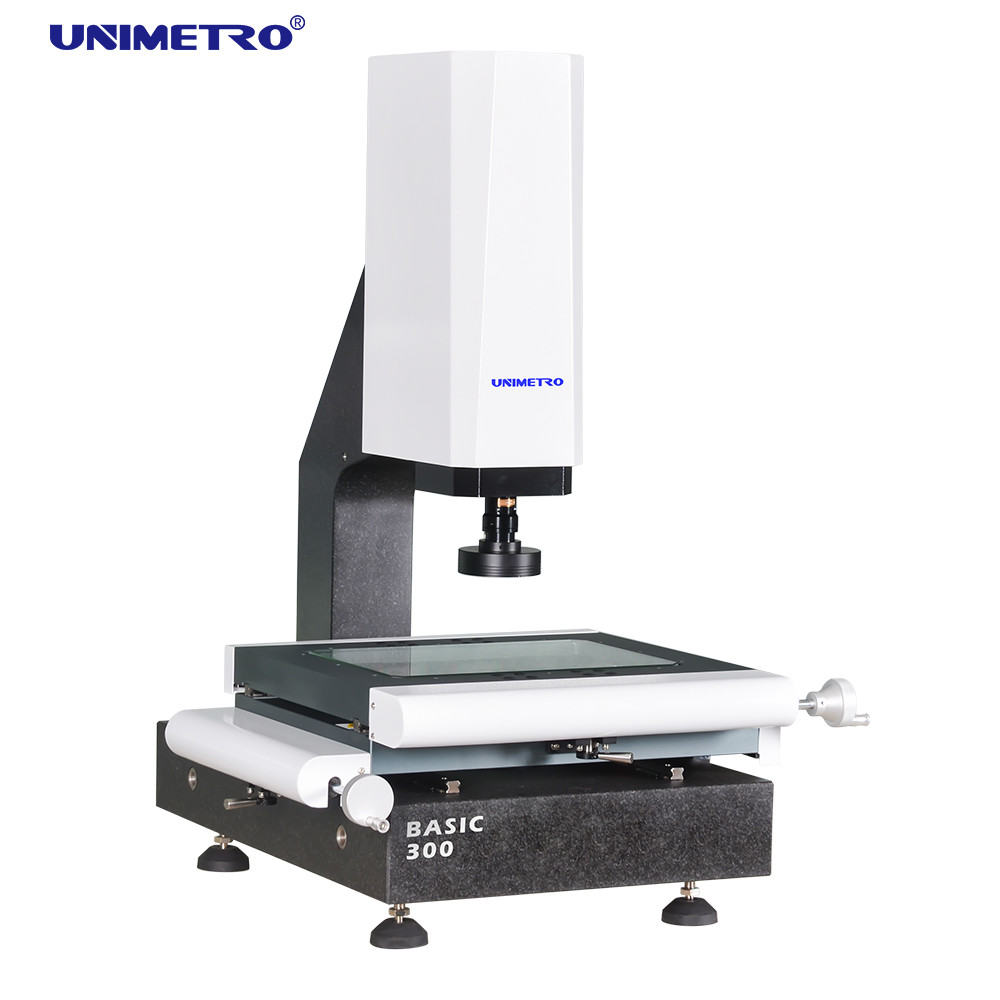

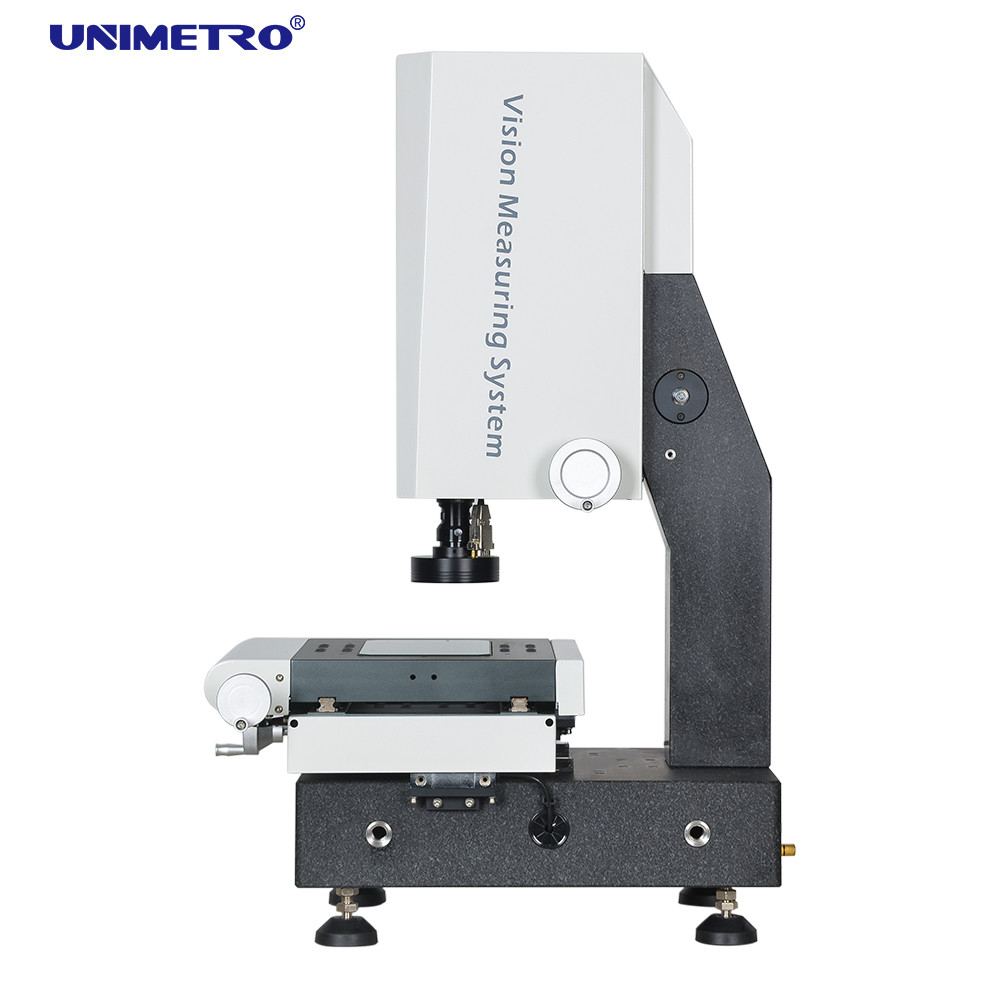

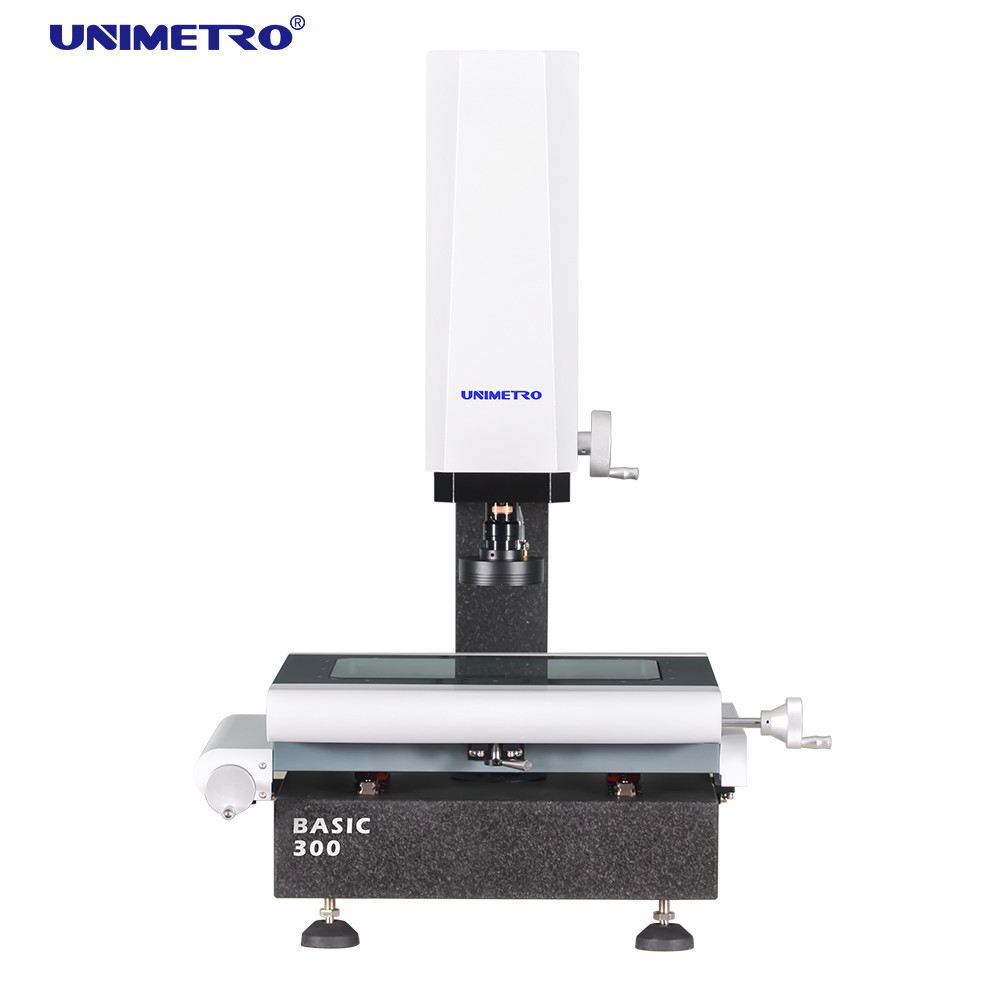

آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد 0   آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد 1   آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد 2



تكوين الأجهزة

◆ HIWIN طريقة دليل خطي

◆ مرحلة عمل الألمنيوم والأنودة الصعبة

◆ صندوق التحكم الأساسي المتكامل

◆ 3 محاور بدقة 0.5 ميكرون المقاييس الخطية

◆ مجموعة إضاءة متوازية LED متعددة الوظائف

◆ كاميرا CCD عالية الدقة الصناعية

◆ 0.7-4.5X عدسة زووم منبعجة يدوية مع قابلية تكرار عالية

◆ دعم الملحقات الخارجية المتعددة

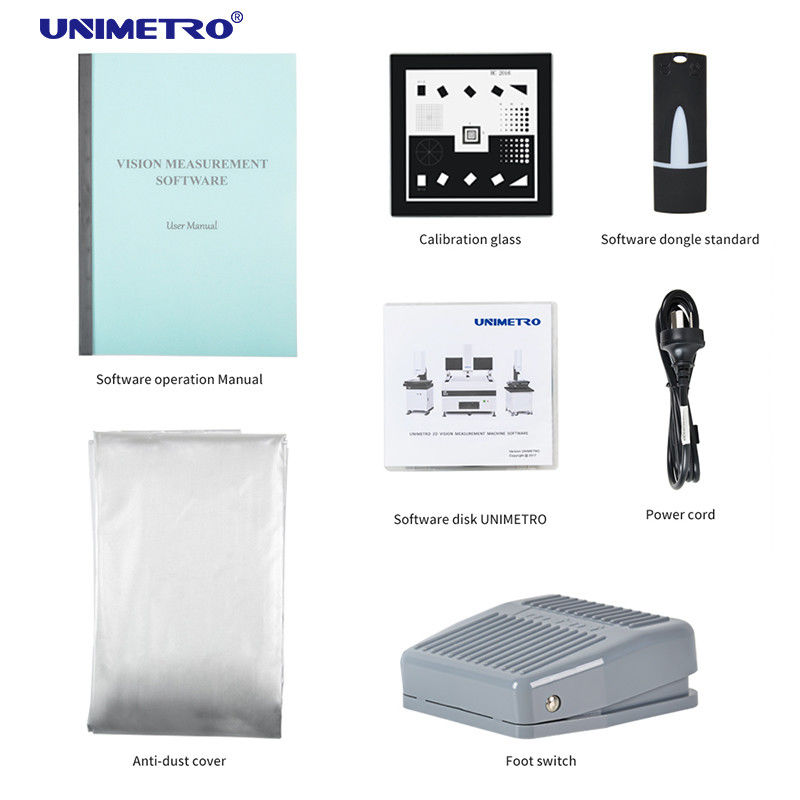

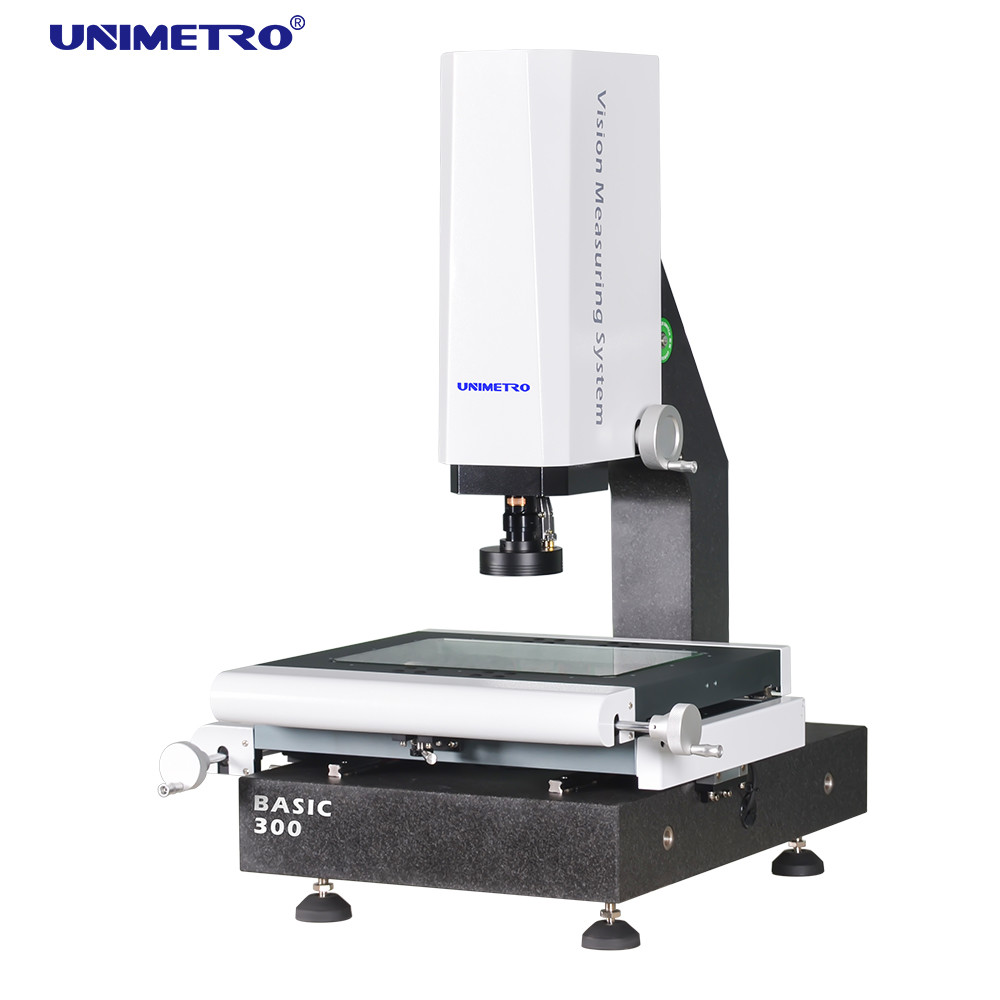

آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد 3 آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد 4 آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد 5



معامل


BASIC200
BASIC300
BASIC400
BASIC500
الأبعاد (مم) (L × W × H)
550 * 540 * 930
600 * 740 * 980
700 * 840 * 980
800 * 940 * 980
نطاق القياس (مم) (X × Y × Z)
200 * 100 * 150
300 * 200 * 200
400 * 300 * 200
500 * 400 * 200
دقة القياس (ميكرومتر)
2.5 + لتر / 100
3.0 + لتر / 100
التكرار (ميكرومتر)
2.5
3.0
الوزن (كجم)
140
190
240
290
الصورة والقياس
الة تصوير
كاميرا CCD عالية الدقة من الدرجة الصناعية
عدسة
0.7 ~ 4.5X عدسة زووم مبعثرة يدويًا مع إمكانية تكرار عالية
تكبير
18 ~ 195 مرة
مجال الرؤية
8.1 مم ~ 1.3 مم
مسافة العمل
80 ملم
دقة المقياس الخطي
0.5μm (0.1μm اختياري)
نظام القيادة
X / Y / Z التحكم اليدوي
إضاءة
LED 8 أقسام قابلة للبرمجة / ضوء سطح حلقة مفردة المقطع ، ضوء كفاف LED متوازي





نظرة عامة على البرنامج



برنامج UNIMETRO INSPECT3D مزود بواجهة مستخدم سهلة الاستخدام ، سهلة التعلم ، وظيفة قوية ، تتيح للمستخدمين تحقيق
قياس سريع ودقيق.يقدم البرنامج واجهة مستخدم كاملة باللغة الإنجليزية ، كما يسمح بتطوير لغة جديدة.


◉ إدخال ملف CAD والقياس

◉ مجموعة الأجزاء والقياس الكلي
◉ التركيز التلقائي وقياس الارتفاع
◉ تساعد وظيفة التنقل في تحديد الموقع بسرعة
◉ وظيفة قياس هندسية قوية
◉ تقارير بيانات متعددة ووظيفة إخراج البيانات الرسومية


◉ برنامج مستخدم مرن

تكوين العناصر المرجعية
◉ وظيفة كشف الحواف القوية
◉ دعم الملحقات الخارجية المتعددة
حساب تلقائي للتسامح الهندسي للعناصر
◉ قياس الإنتاج المعقد بسرعة وسهولة

آلة القياس البصرية اليدوية للقياس ثنائي الأبعاد 6

س: هل أنت مصنع أو شركة تجارية؟

ج: نحن مصنع ونقدم لك أسرع رد خلال 24 ساعة.


س: ما هي شركتك بشكل رئيسي؟
ج: نحن ننتج بشكل رئيسي آلة قياس الرؤية ، آلة قياس التنسيق ، تركيبات CMM و VMM وما إلى ذلك.

س: كيف تختار المواصفات المناسبة؟
ج: طالما تخبرنا بتنوع وحجم المنتج المراد قياسه ، فإن فريقنا المحترف سينصحك بالقياس
أداة ذات مواصفات مناسبة.

س: هل تقبل الخدمة المخصصة؟
ج: تأكد!لا يمكننا توفير الآلات النموذجية فحسب ، بل الآلات المخصصة أيضًا حسب احتياجات العملاء.

س: ما هي فترة الضمان الخاصة بك؟
ج: فترة ضمان منتجاتنا هي 2 سنة.جودة منتجاتنا مستقرة للغاية ، وقد قمنا بتحسين الكثير في بعض الأجزاء القابلة للكسر.يمكنك أن تطمئن إلى جودة منتجاتنا.
