    تفاصيل المنتج:

    مكان المنشأ: Dongguan, الصين
    اسم العلامة التجارية: UNIMETRO
    رقم الموديل: SPR1000

    شروط الدفع والشحن:

    الحد الأدنى لكمية: 1
    تفاصيل التغليف: حالة الخشب
    ﺎﺘﺼﻟ ﺍﻶﻧ
    مفصلة وصف المنتج
    المستشعر: مستشعر كفاف رقمي ومستشعر خشونة قياسي بدون رأس Sorftware: نظام قياس كفاف CMS ونظام قياس خشونة السطح RMW ونظام تحليل
    طالب: محمل ذراع مفصلية ، كريستال جرمانيوم درجة بصري ، خاتم ختم ، ختم توربو إلخ

    نظام قياس كفاف خشونة السطح

    خشونة السطح كفاف تستر خشونة كفاف قياس آلة قياس خشونة آلة profilometer

    وصف المنتج

    أساس تحليل قياس الشخصية خشونة

    تشمل العناصر القابلة للقياس لجميع الأسطح الحجم والشكل والخشونة والموجة. تحتاج العديد من المكونات البارزة إلى تحليل جميع العناصر المذكورة أعلاه.

    ◆ الأبعاد: الأشكال الوظيفية السطحية المحددة بواسطة العلاقة الخطية بين نصف القطر والزاوية والمسافة والميزات.
    ◆ الشكل: الانحراف عن الشكل المستهدف للسطح (المستوى ، الكرة ، المخروط ، وما إلى ذلك) ، والذي يحدث عادة بسبب خطأ في الجهاز
    ◆ الخشونة: ناتجة عن عوامل مثل أدوات القطع أو عمليات القطع
    ◆ Waviness: تأثير غير مثالي للماكينة ناتج عن الاهتزاز ، وعدم كفاية الصلابة أو غيرها من العوامل غير المستقرة في هذه العملية

    سلسلة SPR1000

    الخصائص: نوع قياسي ، انخفاض تكلفة الاستخدام.

    باستخدام مستشعر كفاف رقمي ومستشعر ثنائي مستشعر للخشونة القياسية ، يمكن استخدام آلة لقياس الكنتونة والخشونة.

    قياس القضية

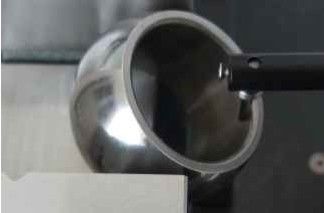

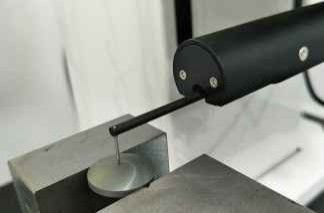

    ذراع مفصلية تحمل بصري من الجرمانيوم

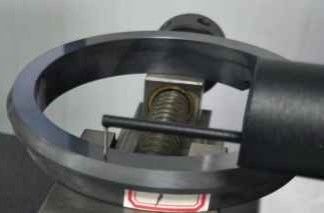

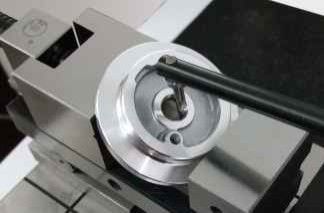

    الختم الدائري توربو الختم

    الحجم الموصى به

    رقم المواصفات
    PR1103G-SDK
    نطاق القياس
    X-محور
    100MM
    Z المحور
    320MM
    Z1 المحور
    C: ± 12.5MM / R: ± 420μm
    دقة كفاف
    Z1 الدقة الخطية ¹
    ± (1.5+ | 0.2H |) ميكرون
    قوس
    ± (2 + R / 8) ميكرون
    زاوية
    ± 2'
    استقامة
    0.8μm / 100MM
    دقة خشونة
    الدقة الخطية
    ± 4٪
    الضوضاء المتبقية
    ≤0.02μm
    قيمة مكررة
    1δ≤2nm
    قطع الطول الموجي
    0.025،0.08،0.25،0.8،2.5،8mm
    طول التقييم
    λcX2،3،4،5،6،7
    سرعة القيادة
    X-محور
    0.1 ~ 10MM / ثانية
    Z المحور
    0.5-10mm / ثانية
    وظيفة القياس
    الملف الشخصي
    عناصر الخط لأنواع مختلفة من أسطح الشغل ، ميزات النقطة ، المسافة بين النقاط والنقاط ، المسافة بين الخطوط والخطوط ، موضع كل عنصر بما في ذلك المسافة ، التوازي ، العمودية ، الزاوية ، عمق الأخدود ، عرض الأخدود ، نصف القطر ، يمكن إجراء تحليل الاستقامة ، تحليل التحدب ، تحليل الملف الشخصي
    خشونة

    وظيفة الخشونة: Ra ، Rp ، Rv ، Rz (jis) ، R3z ، RzDIN ، Rzj ، Rmaz ، Rc ، Rt ، Rq ،

    RSK، Rku، RSM، RSM، روبية، RΔq، RK، RPK، RVK، MR1، MR2، RMR
    معلمة Waviness: Wa ، Wt ، Wp ، Wv ، Wz ، Wq ، Wsm ، Wsk ، Wku ، Wmr
    المعلمة الكنتورية الأصلية: Pa ، Pt ، Pp ، Pv ، Pz ، Pq ، Psm ، Psk ، Pku ، Pmr

    مكونات النظام

    الاستشعار: P سلسلة الرقمية كفاف الاستشعار


    ● نسبة القرار: 0.02-0.2µm


    المدى: ± 7.5- ± 30µm


    الدقة الخطية: ± (1.5+ | 0.6H |) µm


    قياس القوة: 1.2KG


    وصف الميزة: لا يزال مستشعر المحيط الرقمي يحتوي على خطية ممتازة في مجموعة كبيرة

    سائق: DS سائق قياسي / سائق السيراميك Dc ( يمكن أن تختار وفقا لاحتياجاتك)

    ● السفر بالسكك الحديدية: 100-150 مم


    ● الفاصل الزمني: 0.2 ~ 2µm


    ● كونتور استقامة: 0.5µm / 100mm


    ● خشونة القيمة المتبقية: µ0.02µm


    ● أقصى سرعة الحركة: 10MM / ثانية


    ● الحد الأدنى لسرعة القياس: 0.1 مم / ثانية


    ● وصف الميزة: محرك قياسي ، يمكن أن يفي الأداء بمتطلبات دقة قياس محيط الجزء ، مع مستشعر خشونة يمكن أن يلبي احتياجات القياس من Ra أكبر من 0.1 ميكرون

    عضو العمود: عمود نوع قياسي Cns / عمود طويل نوع قياسي Cnsl

    (يمكن أن تختار وفقا لاحتياجاتك)

    ● المدى: 320 ~ 420mm / 520 ~ 620mm


    ● أقصى سرعة الحركة: 10MM / ثانية


    ● الحد الأدنى لسرعة الحركة: 0.5 مم / ثانية


    ● دقة تحديد المواقع: 0.01 مم


    ● وصف الميزة: تصميم خفيف الوزن ، عمود من نوع الإطار ، واستخدام طويل الأجل دون تشوه

    مكونات النظام الأساسي: Mpm آلة قياسية متكاملة

    ● المواد: الرخام


    ● المواصفات: 500 * 800،500 * 1000


    ● وصف الميزة: تصميم من قطعة واحدة ، وهيكل مدمج ، وسهولة الصيانة وتوفير
