Aluminum 6061 Material Vision Measuring Machine VMM Inspection Fixtures
Aluminum 6061 Material Vision Measuring Machine VMM Inspection Fixtures

تفاصيل المنتج:

مكان المنشأ: دونغقوان، الصين
اسم العلامة التجارية: UNIMETRO
رقم الموديل: VMM

شروط الدفع والشحن:

الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: ألومنيوم سبيكة صندوق
وقت التسليم: 5 ~ 10 أيام
شروط الدفع: L / C ، T / T
القدرة على العرض: 100
اتصل
مفصلة وصف المنتج
اسم المنتج: أطقم تثبيت CMM اللون: ذهب
مواد: ألومنيوم 6061 بحجم: 114 / مجموعة
تطبيق: الإلكترونيات ، الفضاء ، السيارات ، البلاستيك أو الرعاية الطبية ، إلخ
تسليط الضوء:

vision measuring machine

,

vision measurement system

تركيبات آلة قياس الرؤية VMM



تركيبات فحص أجهزة قياس الرؤية VMM تركيبات VMM تركيبات الفحص



تطبيق



تُستخدم سلسلة تركيبات Flexfix على نطاق واسع في صناعات متنوعة مثل الإلكترونيات ، والفضاء ، والسيارات ، والبلاستيك أو الرعاية الطبية.يمكن تقديمه لجميع الأحجام والموديلات من CMM و VMM.إنها الأدوات التي تجعل عملية القياس مرنة وقابلة للتكرار وموحدة.



الألومنيوم 6061 المواد رؤية آلة قياس تركيبات التفتيش VMM 0

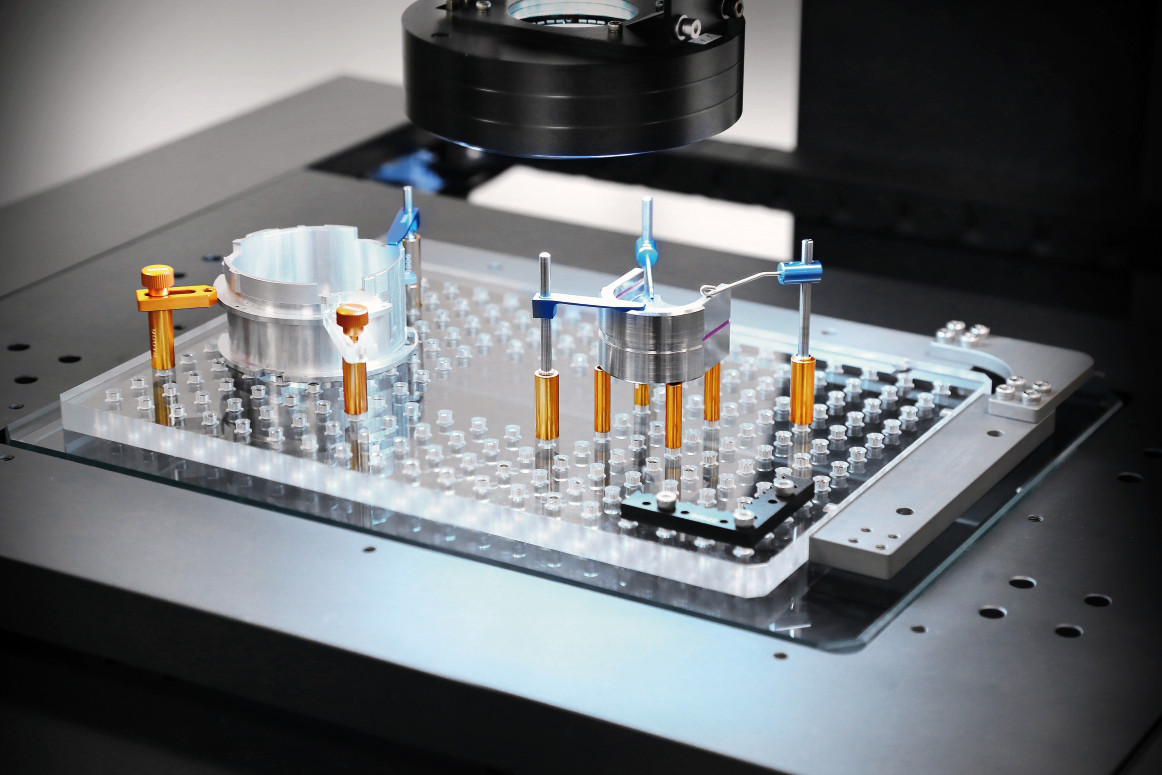

تركيبات VMM



يأتي تطبيق آلة قياس الرؤية دائمًا بأجزاء مختلفة بأشكال أو مواد مختلفة.البعض حتى بدون أي مستوى مرجعي فعال ليتم وضعه بشكل صحيح في مرحلة العمل.يجب أن يتم تطوير تركيبات محددة لكل مكون بكفاءة منخفضة وتكلفة عالية.لذلك قمنا بتطوير مجموعة تركيبات VMM من سلسلة Flexfix واللوحات الأساسية ، لمساعدة المستخدمين على توفير الوقت والتكلفة ولكن أيضًا قادرة على تحقيق تثبيت سريع وموثوق أثناء عملية قياس VMM.تساعد سلسلة Flexfix على تحسين الإنتاجية وقابلية إعادة الإنتاج ودقة عملية الفحص من خلال عمليات إعداد التثبيت السريعة والقابلة للتكرار.



 الألومنيوم 6061 المواد رؤية آلة قياس تركيبات التفتيش VMM 1

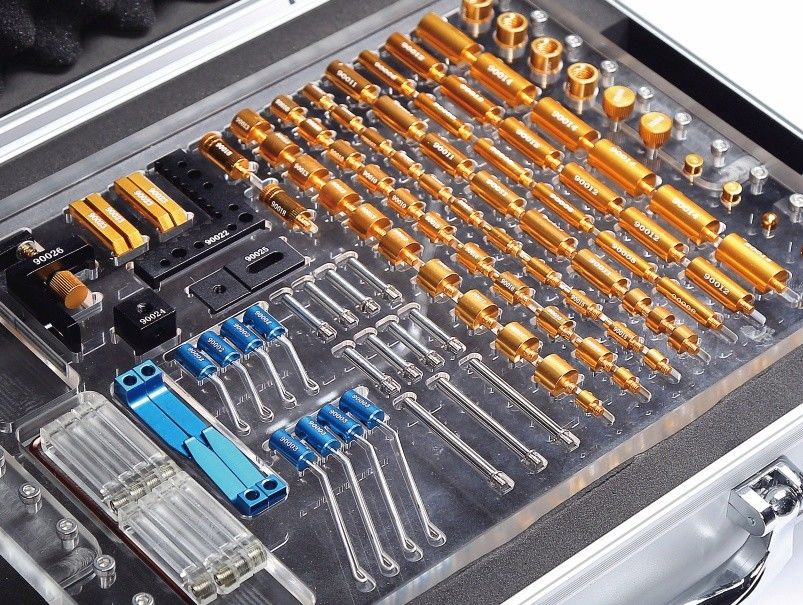

طقم تثبيت VMM



 الألومنيوم 6061 المواد رؤية آلة قياس تركيبات التفتيش VMM 2 الألومنيوم 6061 المواد رؤية آلة قياس تركيبات التفتيش VMM 3



تم تصميم تركيبات VMM من سلسلة Flexfix كمجموعة مكونات كاملة.لقد درسنا معظم تطبيقات قياس VMM من تجربتنا مع مستخدمي VMM ، وأخذنا مرجعًا لأنواع مختلفة من الأجزاء ، لتطوير مكونات مجموعة التركيبات.تشتمل المجموعة على مكونات الدعم والضغط والإمساك ، والتي تتيح للمستخدم إدارة التثبيت بسهولة ولا توجد أدوات خاصة كما هو مطلوب.بغض النظر عن الأشكال أو المواد ، يمكن للمستخدم بسهولة العثور على حل التثبيت أثناء عملية القياس.









تركيبات أطقم المكونات



جميع المكونات مصنوعة من خلال عملية تصنيع دقيقة وطبقة أنودية.كل جزء مزود بتشفير النقش بالليزر ، لذلك يمكن تكرار كل مجموعة المكونات لعمليات الفحص اللاحقة.مما يساعد على التخلص من اختلاف الأجزاء أو المشغلين ، وزيادة دقة القياس والتكرار.



الألومنيوم 6061 المواد رؤية آلة قياس تركيبات التفتيش VMM 4 الألومنيوم 6061 المواد رؤية آلة قياس تركيبات التفتيش VMM 5











لوحات قاعدة



بالنسبة إلى قياس VMM يحتاج إلى تطبيق قياس الكفاف في معظم الظروف ، نقوم بإنشاء لوحة قاعدة تركيبات VMM مع مادة أكريليك عالية النفاذية والتسطيح ، والتي تضمن مسار الضوء المستقيم من ضوء الكفاف ، مع الحفاظ على دقة القياس الأصلية للجهاز.

يتم تثبيت الخيوط اللولبية المعدنية M4 داخل لوحة القاعدة ، ويمكن تثبيت المكونات بإحكام وزيادة دورة حياة اللوحة الأساسية بشكل كبير.



كما يتم توفير زاوية تثبيت سريعة مغناطيسية من النوع L ، يحتاج المستخدم فقط إلى الوضع والقياس ، مما يزيد بشكل كبير من كفاءة القياس.



الألومنيوم 6061 المواد رؤية آلة قياس تركيبات التفتيش VMM 6

أحجام اللوحات:

300 * 200 مم ، خيوط M4

400 * 300 مم ، خيوط M4

300 * 300 مم ، خيوط M4

400 * 400 مم ، خيوط M4

أحجام مخصصة











قائمة المكونات



بند
علامة
الكمية.
المشبك الشد
90001
4
مشبك شد سلك قصير
90002
4
مشبك شد سلك طويل
90003
4
دعم مشبك شد قصير
90004
8
دعم المشبك طويل التوتر
90005
3
6 * 5 مم المواجهة
90006
3
6 * 10 مم المواجهة
90007
6
6 * 25 مم المواجهة
90008
6
9 * 5 مم المواجهة
90009
3
9 * 10 مم المواجهة
90010
6
9 * 20 مم المواجهة
90011
6
9 * 25 مم المواجهة
90012
6
12 * 10 مم المواجهة
90013
6
12 * 25 مم المواجهة
90014
6
6 * 10 مم شقة المواجهة
90015
4
9 * 10mm المواجهة المسطحة
90016
4
12 * 10mm المواجهة المسطحة
90017
4
9 ملم قابل للتعديل المواجهة
90018
2
6mm نوع الكرة المواجهة
90019
2
محول متعدد الاتجاهات
90020
2
المسمار sopport التوتر
90021
2
كتلة L.
90022
1
شريحة قابلة للتعديل
90023
4
كتلة تبديل الاتجاه
90024
1
قاعدة كتلة تبديل الاتجاه
90025
1
سوببورت التوتر
90026
1
محول M4 إلى M8
90027
4
شريحة شفافة قابلة للتعديل
90028
8
سائق المسمار M3
90029
1
لوحة التعبئة المكونات


مسامير M4 * 10 (20 قطعة)


حقيبة التعبئة
