طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD

طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD

طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD
video
طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD
تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: UNIMETRO
رقم الموديل: الأداة VMM
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: Discussible
تفاصيل التغليف: حالة الخشب
وقت التسليم: 15 عمل يوم
شروط الدفع: T/T
القدرة على العرض: 10 لكلّ شهر
اتصل
مفصلة وصف المنتج
لون غامق أو أشياء سوداء: الرمادي والأسود إكس أكسيس ترافيل: 80 مم
ص محور السفر: 60 ملم نطاق قياس المحور Z.: 60 ملم
الة تصوير: كاميرا بدقة 2 ميجا بكسل / كاميرا عالية الدقة بدقة 5 ميجا بكسل (Optionsl) دقة القياس: X ~ Y ، (2.5 + L / 100) µm ، L هو الطول المقاس
تسليط الضوء:

آلة قياس الرؤية,نظام قياس الرؤية

,

vision measurement system



نظام فحص أداة الطحن أداة قياس الفيديو نظام قياس الرؤية





تطبيق المنتج

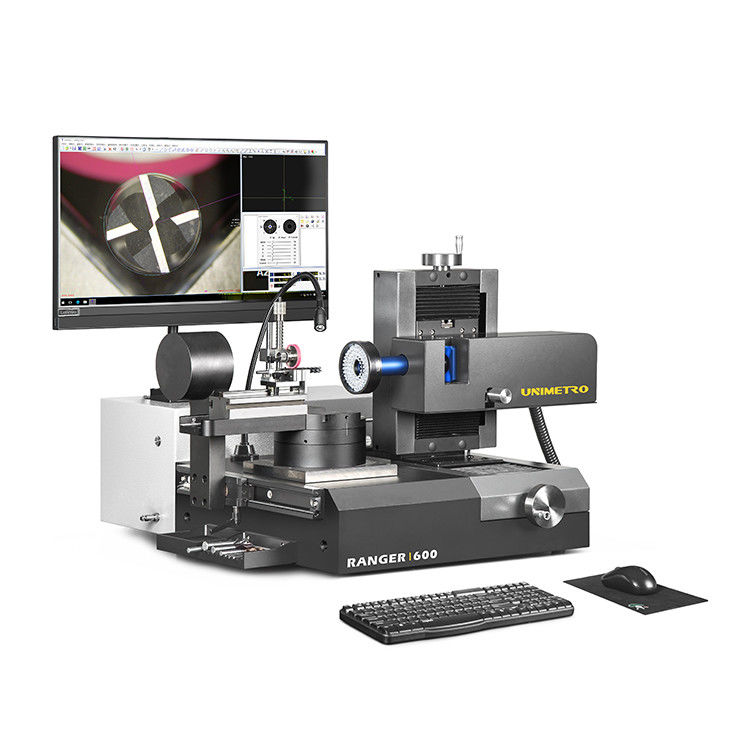

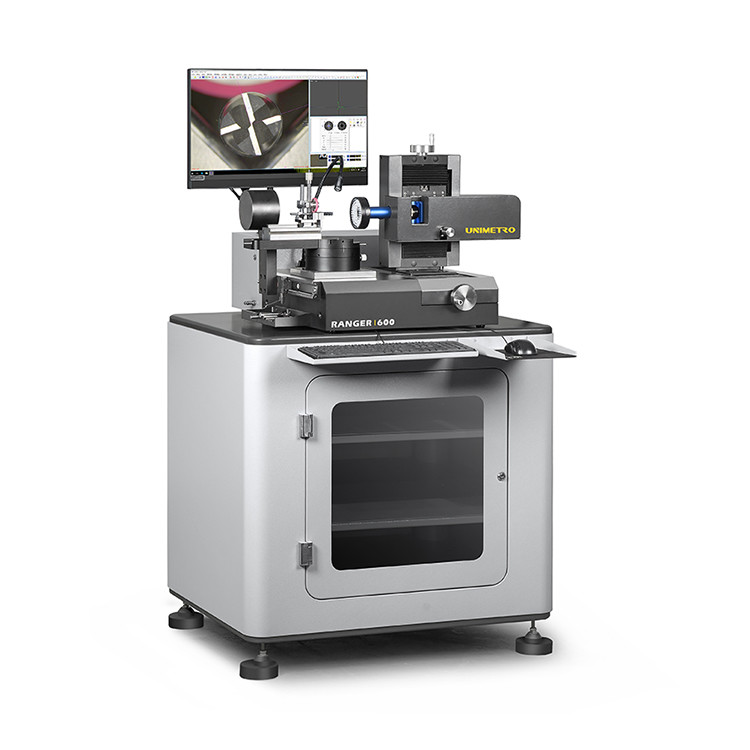

إن نظام فحص الأدوات UNIMETRO RANGER600 هو آلة قياس عالمية للحفارات وقاطع الطحن والعدادات ووحدات التثقيب تحت نظام الإضاءة المرن.بفضل التصميم المضغوط والثبات الكبير ، يمكن استخدام RANGER600 في غرفة القياس ، أو تلقي الفحص ، أو مباشرة في الإنتاج.تم تكوين نظام RANGER600 Tool Inspection باستخدام برنامج قياس عالمي SMARTOOL ، مما يجعله أفضل أداة لجميع أنواع أدوات قطع المعادن ، بدءًا من الفحص السريع للمعايير الفردية ، مثل المحيط الخارجي أو الزوايا ، إلى التحكم الكامل في الأشكال الهندسية للأداة الخاصة .يمكن للمستخدمين بسهولة تحقيق عملية قياس PUT-MEASURE-ANALYZE باستخدام RANGER600.





تصميم متقدم



- تصميم هندسي وبناء متين.
- التقاط صورة عالية الدقة وعرضها ، كما أن مستوى تكبير المجهر اختياري.
- كتلة V مستقرة ودقيقة لسهولة حمل الأدوات ومحاذاة.
- زاوية قياس ميكانيكية ثابتة من 0 درجة و 90 درجة متوفرة على المرحلة الدوارة.
- يتم تضمين جهاز التشفير عالي الدقة في الجدول الدوار ، ويوفر موقعًا دقيقًا للزاوية للمستخدمين.

- مصباح حلقة LED قابل للبرمجة متعدد الأقسام لإضاءة السطح ، بما في ذلك أيضًا إضاءة محيطية وضوء مساعد زاوية حرة للميزات القياسية.
- يوفر برنامج القياس SMARTOOL وظيفة قياس محددة لأدوات القطع.
- الكشف التلقائي عن الحافة ، والقياس السريع للزاوية مع شبكاني ، تتوفر وظائف مقارنة عنصر CAD.
- قياس نتيجة الإخراج السريع لتقرير ملف EXCEL أو ملف CAD.
- نظام الكمبيوتر الشخصي ALL-IN-ONE يجعل الجهاز أكثر استقرارًا.



طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 0

طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 1


تخصيص



مواصفات الحفارة الزاحفة 25 طن

انتقال المحور X

80 ملم

سفر المحور ص

60 ملم

نطاق قياس المحور Z.

60 ملم

أقصى قطر للأداة

50 ملم

أقصى طول للأداة

300 ملم

مسافة العمل

90 ملم

عدسة

0.7-4.5X انبعاج عدسة تكبير

آلة تصوير

كاميرا بدقة 2 ميجا بكسل / كاميرا عالية الدقة بدقة 5 ميجا بكسل (Optionsl)

دقة المقياس الخطي

0.0001 ملم

تكبير

12.6X ~ 79.2X / 25.2X ~ 158.4X (اختياري)

مجال الرؤية

27 * 20 ملم ~ 4.3 * 3.3 ملم / 13.5 * 10 ملم ~ 2.3 * 1.6 ملم (اختياري)

دقة القياس

X ~ Y ، (2.5 + L / 100) µm ، L هو الطول المقاس

جهاز كمبيوتر

نظام كمبيوتر الكل في واحد ، نظام التشغيل Windows 10 ، مع شاشة LCD مقاس 24 بوصة

إضاءة

مصباح حلقي LED مكون من 8 أقسام ، ضوء محيطي وضوء مساعد مرن ، كل برامج التحكم وقابلة للبرمجة.

نمط الإدخال

ملفات DXF

تنسيق الإخراج

EXCEL ، DXF

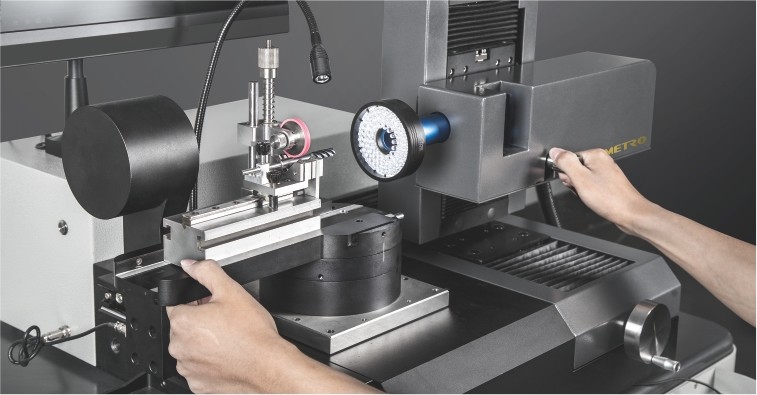

قياس الزوايا المتعددة



من أجل موقع زاوية أدوات أكثر سرعة ودقة أثناء عملية القياس ، فإن المنضدة الدوارة لـ RANGER600 تقدم زاويتين ميكانيكيتين ثابتتين ، 0 درجة و 90 درجة.في الوضع 0 درجة ، يمكن للمستخدمين قياس طرف الأداة ، وطرف الأداة - العمود المركزي ، وطرف الأداة - الزاوية الأمامية ، وما إلى ذلك ، ويتوفر وضع 90 درجة لزاوية اللولب ، والزاوية الأمامية المحورية ، والزاوية الخلفية الأولى ، والزاوية الخلفية الثانية ، والإمالة زاوية الحافة ، إلخ.
إذا كانت هناك حاجة إلى موقع زاوية آخر ، فيمكن للمستخدمين أيضًا استخدام المشفر الدقيق المضمّن في الجدول الدوار للحصول عليه.يتم عرض قراءة الزاوية في البرنامج.



طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 2
                      0 درجة 45 درجة 90 درجة




ملحقات قياسيه



ضوء مساعد زاوية حرة

ضوء إضافي قابل للتعتيم متوفر على ذراع مرن.مما يساعد المستخدمين في الحصول على صورة محلية محسنة.
طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 3

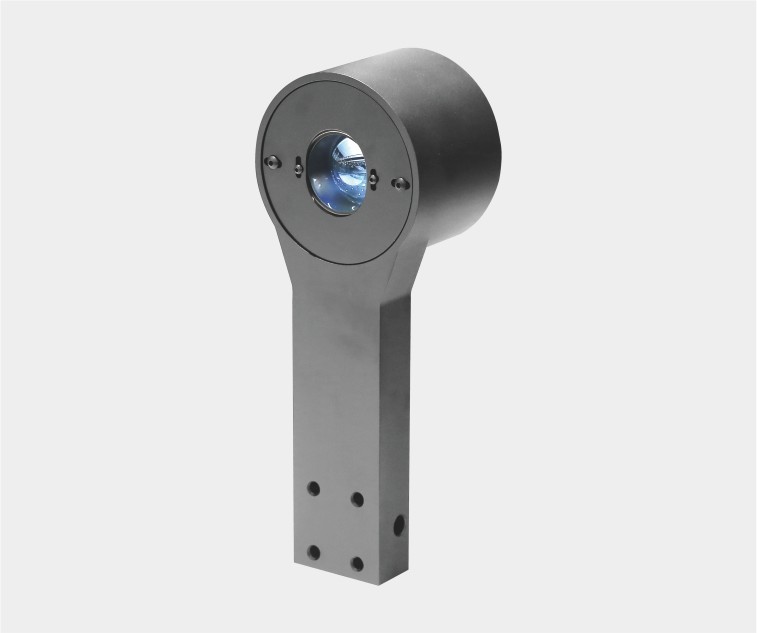

وحدة ضوء كفاف

يشتمل RANGER600 على وحدة إضاءة LED لمسار الضوء المتوازي ، والتي يمكن تحريكها على طول اتجاه المحور X ، وتوفر أفضل صورة وحافة حادة لعرض الكائن للمستخدم عند قياس محيط الأداة.

طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 4

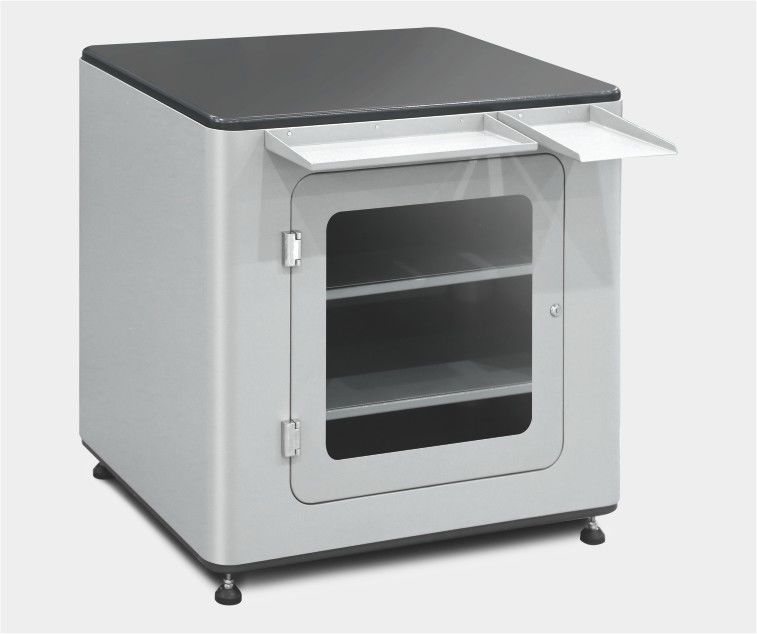

الجدول الأساسي

محطة عمل ثابتة مع مساحة تخزين عملية ومفتوحة لتخزين المواد والأدوات.
طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 5

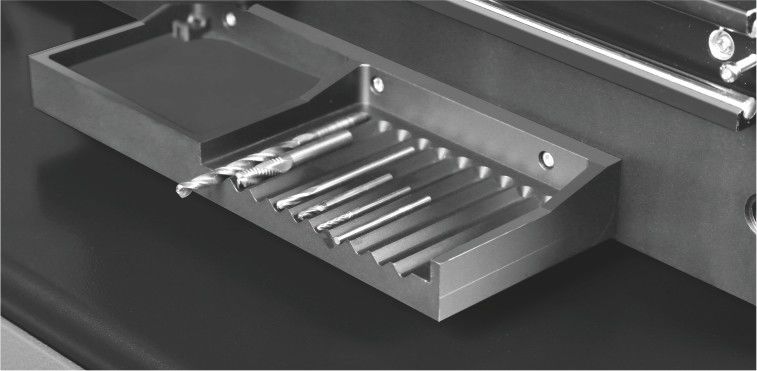

حامل أدوات

تم تثبيت حامل أدوات متعدد الأقسام على جانب الماكينة.يمكن للمستخدمين الاحتفاظ بجميع الأدوات من أجل التحضير لتجنب الالتباس.

طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 6




برنامج قياس SMARTOOL


حلول قياس أدوات القطع الرائدة

تم تطوير برنامج قياس أدوات القطع SMARTOOL بناءً على تقنية قياس بصرية ورقمية عالية الدقة ، وهو سهل وبديهي لتشغيله ويوفر العديد من خوارزميات القياس والتقييم خصيصًا للأدوات المصنعة أو المصقولة في أعمال الطحن.

مناظر حادة وعالية التباين عند جميع مستويات التكبير.
يسمح مستوى التكبير العالي بتحليل حتى أصغر تفاصيل السطح أو فحص الأدوات الدقيقة.
واجهة برمجية بديهية وسهلة التشغيل - من أجل تطبيق قياس سريع وسهل ، جميع مفاتيح الوظائف ولوحة التشغيل رسومية ، وتساعد وظيفة الكشف التلقائي عن الحافة على التخلص من اختلاف نتائج القياس لمختلف المشغلين.
التبديل المجاني بين عرض الصورة المرئية وعرض منحنى الكفاف في الوقت الفعلي - يمكن للمستخدمين الحصول على الملاحظة وقياس الحواف القصوى للأدوات أثناء عملية الدوران الديناميكي. عملية المعايرة والتعويض المتقدمة - يوفر برنامج SMARTOOL وظيفة معايرة وتعويض متقدمة ، زيادة دقة القياس.

طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 7




الميزات الرائدة



عملية سهلة

شاشة عرض صور عالية الدقة وواجهة تشغيل رسومية.يتم عرض جميع مفاتيح الوظائف ولوحة التحكم في نافذة البرنامج.



طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 8





عرض منحنى ديناميكي في الوقت الحقيقي

يوفر البرنامج عرضًا لمنحنى الكشف عن الحواف في الوقت الفعلي ، مما يجعل تحليل الحافة والقياس أكثر سهولة ووضوحًا.يمكن للمستخدمين التبديل إلى وضع عرض المنحنى في أي وقت أثناء عملية القياس.



طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 9





قياس الزاوية السريع بالشبكية

المادة الشبكية المعروضة في منطقة الصورة ببرنامج SMARTOOL قابلة للتدوير بحرية وعرض الزوايا.يمكن للمستخدمين تحقيق قياس سريع للزاوية بسهولة عن طريق استخدام الشبكي لمقارنة الحافة.



طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 10





مقارنة CAD

يدعم برنامج قياس SMARTOOL وظيفة مقارنة CAD.يمكن للمستخدمين إدخال رسم CAD للأداة مباشرة في البرنامج كمرجع ، ومقارنة الصورة الحقيقية بالرسم لتقييم الأشكال الهندسية لأدوات القطع.

قياس القدرة.



طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 11




قياس القدرة



طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 12
زاوية اللولب المحور الأمامي الزاوية الأمامية الأولى الزاوية الخلفية



طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 13
زاوية الميل الخلفية الثانية زاوية الحافة المائلة





طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 14
طرف الأداة الطرفية - طرف أداة المحور المركزي - الزاوية الأمامية



طحن أداة فحص نظام أداة رؤية آلة قياس مع 24 "شاشة LCD 15
الزاوية الخلفية الأولى الزاوية الخلفية الثانية
